Produktbeschreibung
Übersicht
C - 1
D
E
10
3
Produktbeschreibung
3.1

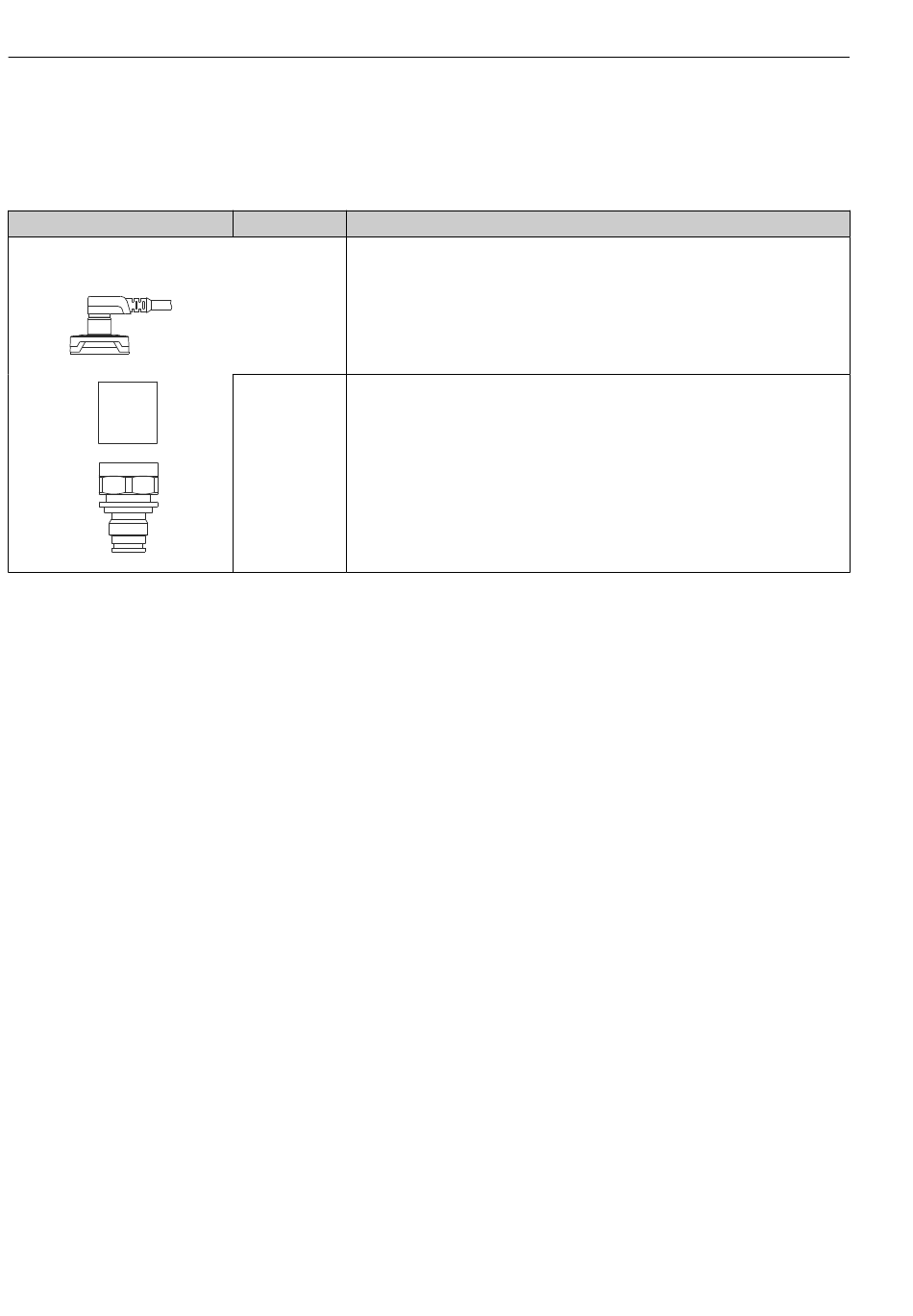

Produktaufbau
Position
Beschreibung
C - 1
Stecker M12
Gehäusekappe aus Kunststoff
A0021987
D
Gehäuse
E
Prozessanschluss (beispielhafte Darstellung)
A0027215
3.2
Funktionsweise
3.2.1
Berechnung des Drucks
Geräte mit metallischer Prozessmembrane
Der Prozessdruck lenkt die metallische Prozessmembrane des Sensors aus und eine Füll-
flüssigkeit überträgt den Druck auf eine Wheatstonesche Messbrücke (Halbleitertechnolo-
gie). Die druckabhängige Änderung der Brückenausgangsspannung wird gemessen und
ausgewertet.
Cerabar PMP21 IO-Link
Endress+Hauser
