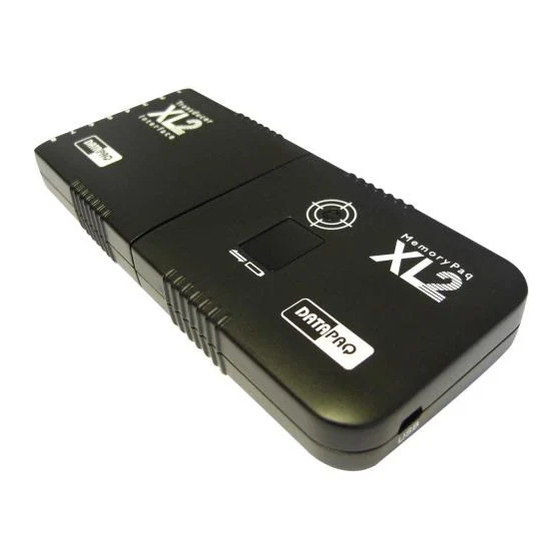

Fluke Datapaq Oven Tracker XL2 Kurzübersicht

Temperaturprofil aufzeichnen
Umfassende Informationen zu diesen Anweisungen finden Sie
im Benutzerhandbuch zu Oven Tracker XL2 und in der
Online-Hilfe von Insight.
1
MemoryPaq-Batterie aufladen
Siehe letzte Seite.
2
MemoryPaq
rücksetzen
Beim Rücksetz­
vorgang wird Speicherplatz freigesetzt und der Logger für den
Empfang neuer Daten vorbereitet. Dies ist unter folgenden
Voraussetzungen nicht notwendig:
• Sie haben zuvor als Durchlaufmodus Einzeldurchlauf
ausgewählt und möchten dieselben
Erfassungsparameter verwenden.
• Sie haben zuvor den Durchlaufmodus Mehrfachdurchlauf
ausgewählt und haben neun oder weniger Durchläufe
aufgezeichnet.
Schließen Sie den Logger am Computer an und setzen
Sie den Logger über Insight zurück.
Wählen Sie den
Messtakt.
Sie können die Daten nach jeder
Profilaufzeichnung herunterladen
(einzelner Durchlauf) oder bis
zu 10 Durchläufe hintereinander
aufzeichnen (mehrere Durchläufe).
DATAPQ­TEILENR. MA5651A – Ausgabe 1a
Oven Tracker
Kurzübersicht
Prüfen Sie den Batteriestand.
GRÜN: OK
GELB: Achtung
ROT: Batterie aufladen
Stellen Sie ein, dass
die Datenerfassung
beginnt, wenn die
Transducer-
Schnittstelle mit
dem MemoryPaq
verbunden wird
oder wenn die
Temperatur
auf einen
vorgegebenen
Wert steigt.
Die SmartPaq-
Anzeige liefert
einen sofortigen
Hinweis auf die
Qualität, sobald
der Logger aus dem
Ofen entnommen
wird. Klicken Sie
hier, um die Positiv-
Negativ-Kriterien
zu aktivieren und
einzurichten.
XL2
®
mit
3
Montage des Systems
• Schließen Sie alle Thermo-
elemente an die Transducer­
Schnittstelle an.
• Verbinden
Sie die
Transducer-
Schnittstelle
mit dem
MemoryPaq
und prüfen Sie die Statusleuchtdioden (siehe
letzte Seite).
ACHTUNG
Alle Thermoelemente müssen mit der
Transducer-Schnittstelle verbunden sein, bevor
die Transducer-Schnittstelle am MemoryPaq
angeschlossen wird.
• Legen Sie den
Logger in den
Kühlkörper des
Hitze schutz-
behälters.
• Legen Sie den
Behälter deckel
auf und sichern
Sie die Verschlüsse mit den Sicherungsstiften.
4
Datenerfassung
• Bringen Sie die Messfühler am
Produkt oder Teststück an.
• Führen Sie einen Durchlauf mit dem
System durch und entnehmen Sie es am
Ofenausgang.
VORSICHT
Tragen Sie hitzebeständige Handschuhe.
• Entnehmen Sie den Logger aus dem
Behälter und lassen Sie ihn abkühlen.
• Trennen Sie die Transducer­Schnittstelle
vom MemoryPaq und prüfen Sie, ob die
SmartPaq-Leuchtdiode ein positives
oder negatives Ergebnis anzeigt.
Wiederholen Sie beim Mehrfachdurchlauf
3 4
die Schritte und , um maximal 10
Aufzeichnungen durchzuführen.
5
Daten herunterladen
• Schließen Sie den Logger am
Computer an und wählen Sie
Herunterladen.
• Wählen Sie bei Verwendung einer Prozess-
datei auf Aufforderung eine Datei aus.
• Speichern Sie die Daten und
drucken Sie ein Protokoll.
