5.1.1

Anwendungen 1 und 2: 1oo1-Auswertung von Einkanalsensoren

Anwendungsart 1 des F-DI
Bei dieser Anwendungsart werden Einkanalsensoren mit einer 1oo1-Auswertung wie in den
folgenden Abbildungen gezeigt verwendet. Bei Verwendung einer internen Geberversorgung
können Sie Kurzschlüsse sicher erkennen.
Hinweis
Um die F-DI-Anwendungsart 1 in eine SIL-2-Anwendung zu integrieren, muss sichergestellt
werden, dass die Sensoren entsprechend qualifizierte Geräte sind.

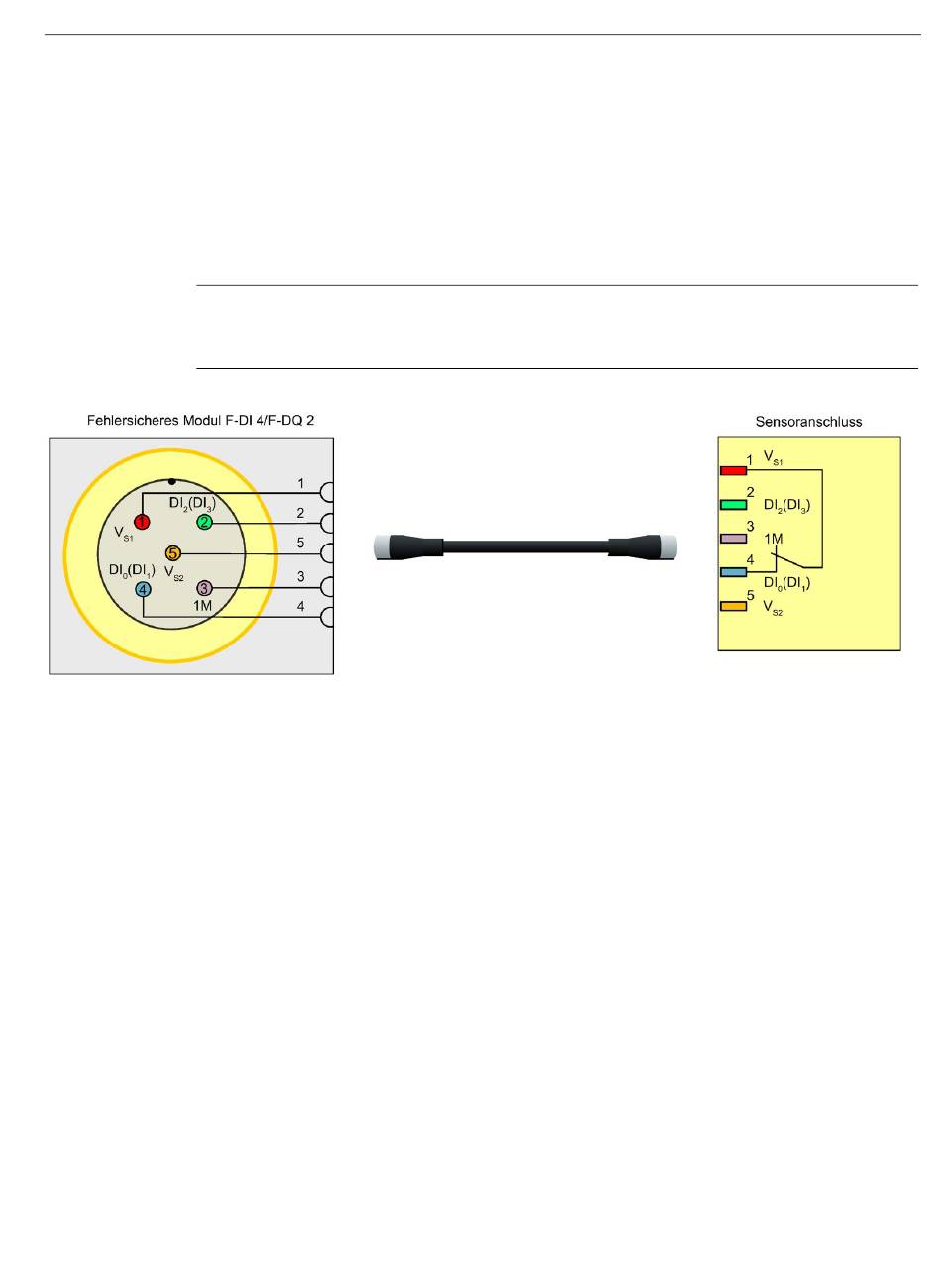

Bild 5-1 Anwendungsart 1 des F-DI: Interne Geberversorgung (zeigt 1oo1-Auswertung eines Einkanalsensors)
Digitales Peripheriemodul F-DI 4+F-DQ 2x24VDC/2A, 4xM12 (6ES7146-5FF00-0BA0)
Gerätehandbuch, V1.0, 05/2021, A5E51082354-AA
Anwendungen des F-Peripheriemoduls
5.1 Anwendungen der Digitaleingänge
