Hinweis
ET-Connection/Versorgungsspannung
Der Anschluss eines Versorgungsspannungskabels an eine ET-connection-Buchse oder an ein
ET-connection-Kabel in der Durchschleifbuchse für die Versorgungsspannung kann das Modul
zerstören.
Beachten Sie die korrekte Verdrahtung der M8-Buchsen für ET-Connection und die
Versorgungsspannung.
3.3 Anschließen des M12-eCoding-Steckverbinders
Der eCoding-Steckverbinder (6ES7194-6KB01-0AA0) speichert die PROFIsafe-Adressen, die
Sie dem fehlersicheren Modul F-DI 4/F-DQ 2 zuweisen:

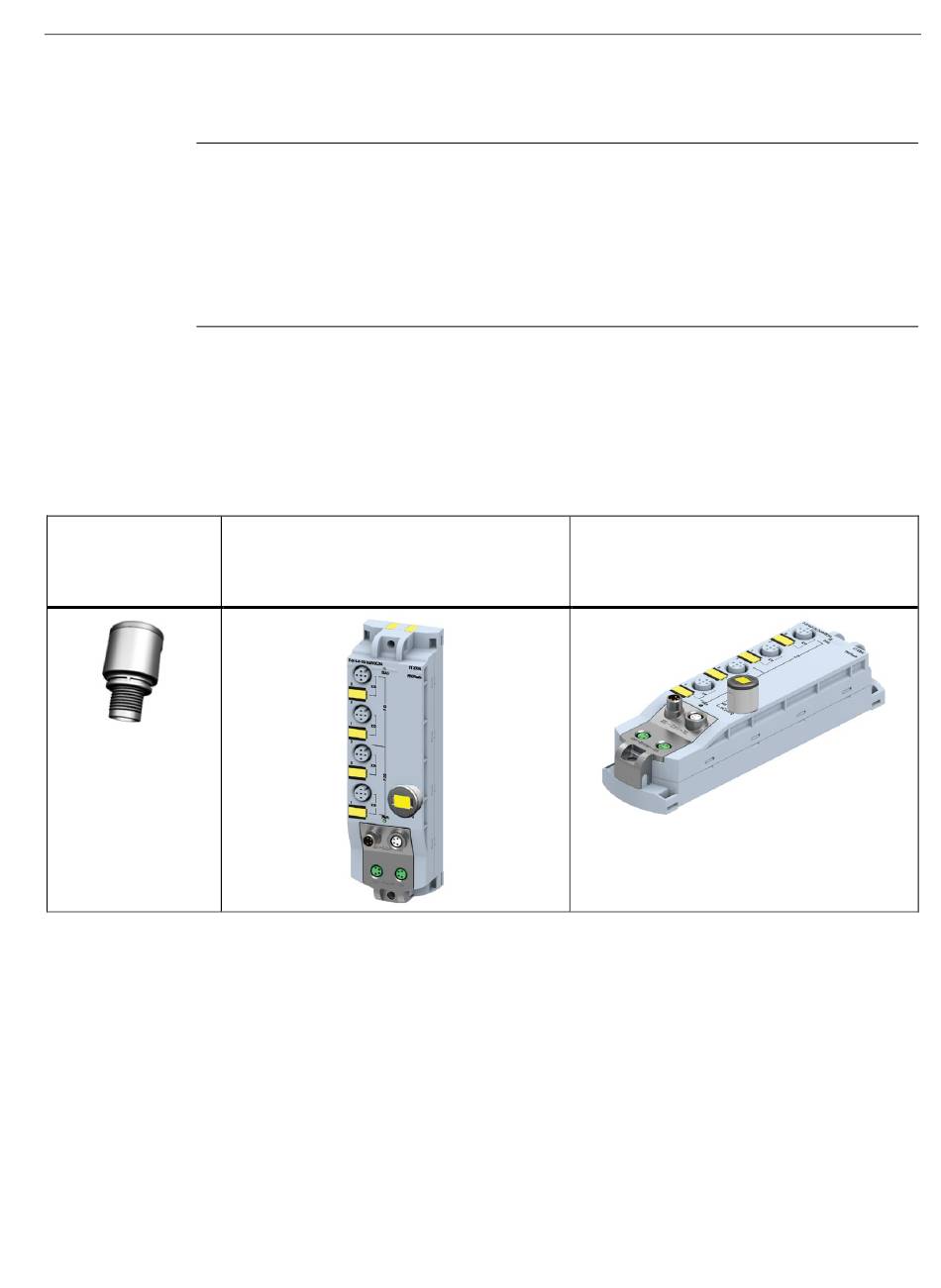

eCoding-
Steckverbinder
(Ansicht von der
Seite)
Der eCoding-Steckverbinder speichert die folgenden Informationen:
• PROFIsafe-Quelladresse
• PROFIsafe-Zieladresse
• Informationen zur Gültigkeit der Adressen
Der eCoding-Steckverbinder belegt die M12-Buchse X40 mit einem B-codierten Stecker. Der
eCoding-Steckverbinder vereinfacht den Modultausch.
Der eCoding-Steckverbinder speichert die zugewiesenen PROFIsafe-Quell- und -Zieladressen.
Beim Setup des fehlersicheren Moduls F-DI 4/F-DQ-2 wird in STEP 7 die Option "PROFIsafe-
Adresse zuweisen" gewählt. Das Modul prüft die im eCoding-Steckverbinder gespeicherten
PROFIsafe-Adressen anhand der PROFIsafe-Referenzadressen, die das Modul während der
Parametrierung beim Hochlaufen erhalten hat.
Digitales Peripheriemodul F-DI 4+F-DQ 2x24VDC/2A, 4xM12 (6ES7146-5FF00-0BA0)
Gerätehandbuch, V1.0, 05/2021, A5E51082354-AA
F-DI 4/F-DQ 2 mit gestecktem eCoding-
Steckverbinder
(Ansicht von vorn)
3.3 Anschließen des M12-eCoding-Steckverbinders
F-DI 4/F-DQ 2 mit gestecktem eCoding-
Steckverbinder
(Ansicht von der Seite)
Verdrahtung
