Geberauswertung - Siemens SIMATIC ET 200AL Handbuch

V Sensorversorgung V
Sn

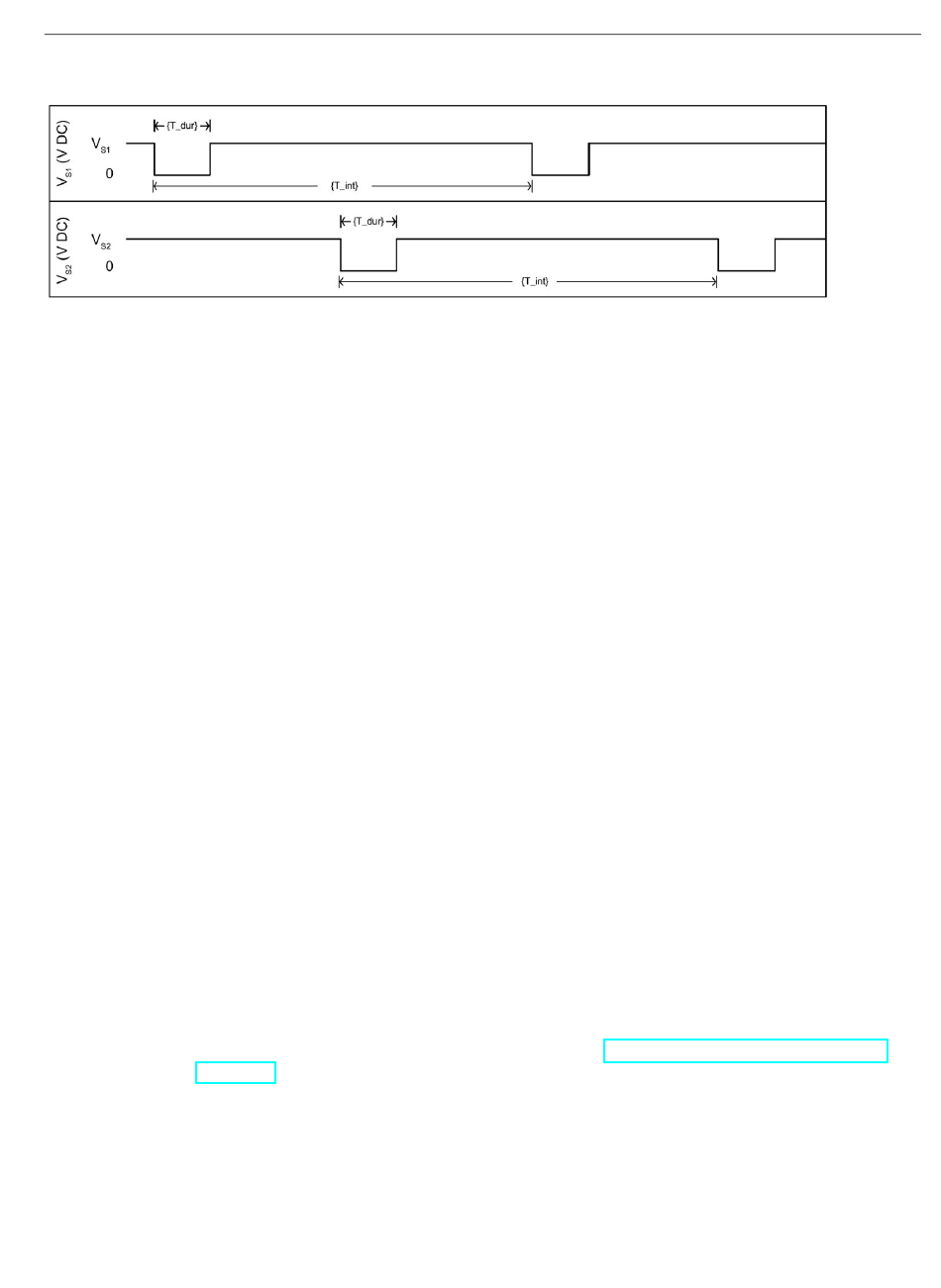

T_int Intervall für den Kurzschlusstest (Zeitraum) zwischen den AUS-Impulsen der Geberversorgung (ms)
T_dur Zeitdauer des AUS-Impulses beim Kurzschlusstest (ms)
Dauer des Kurzschlusstests
Wenn das Kontrollkästchen "Kurzschlusstest" aktiviert ist, können Sie festlegen, wie lange der
Testimpuls an der Sensorversorgung anstehen soll.
Dieser Wert stellt die Zeit dar, für welche die Spannungsversorgung während des Tests
ausgeschaltet bleibt. Der AUS-Impuls des Kurzschlusstests muss für die externen Sensoren
und die Verdrahtung lang genug sein, um reagieren und eine "0" an die Eingänge liefern zu
können.

Geberauswertung

Sie können festlegen, ob der Eingang "Kanal n" einzeln betrieben wird (1oo1) oder mit
seinem Begleitkanal Eingang "n+2" (1oo2) gepaart wird.
Definiert die Signalauswertung und Verdrahtungsdefinitionen. Diese Auswahl entspricht den
verschiedenen Verdrahtungsbeispielen für die Anwendungsarten.
1oo1-Auswertung: Ein Sensor ist mit dem Modul an einem einzelnen Kanal verbunden.
1oo2-Auswertung: Zwei Eingangskanäle sind durch eines der folgenden Elemente besetzt:
• 2-Kanal, äquivalent (mit äquivalenten Signalen): Ein äquivalenter Zweikanalsensor oder
zwei äquivalente Einkanalsensoren werden mit den zwei Kanälen in einem Kanalpaar
verbunden.
• 2-Kanal – 3-Draht, antivalent: Ein 2-kanaliger Antivalenzsensor wird mit den zwei
Kanälen in einem Kanalpaar verbunden.
• 2-Kanal – 4-Draht, antivalent Ein 2-kanaliger Antivalenzsensor oder zwei 1-kanalige
Antivalenzsensoren werden mit den zwei Kanälen in einem Kanalpaar verbunden.
Wird 1oo2 gewählt, müssen Sie die Abweichungseigenschaften zuweisen.
Illustrationen der Verbindungsarten finden Sie unter ""Anwendungen der Digitaleingänge
(Seite 41)".
