Anwendungen des F-Peripheriemoduls
5.2 Anwendungen der Digitalausgänge
5.2.4 Anwendung 4: Verdrahtung externer Schütze: Getrennte Ausgangskanäle
für jedes Schütz
Das Modul unterstützt Anwendungsart 4, bei der das Modul die Last über die in Reihe
geschalteten Schließerkontakte von zwei Relais steuert. Schließen Sie die Spulen beider Relais
parallel an die Ausgänge von zwei Kanälen an. Schreiben Sie im Sicherheitsprogramm den
gleichen Prozesswert (EIN oder AUS) in beide Ausgangskanäle.
Hinweis
Diese Konfiguration erreicht SIL 3/Kat. 4/PL e, wenn die CPU den Relaiszustand
(Rückmeldung) über einen separaten digitalen Eingang prüft und wenn kein Kanal so
konfiguriert ist, dass der Dunkeltest deaktiviert ist.

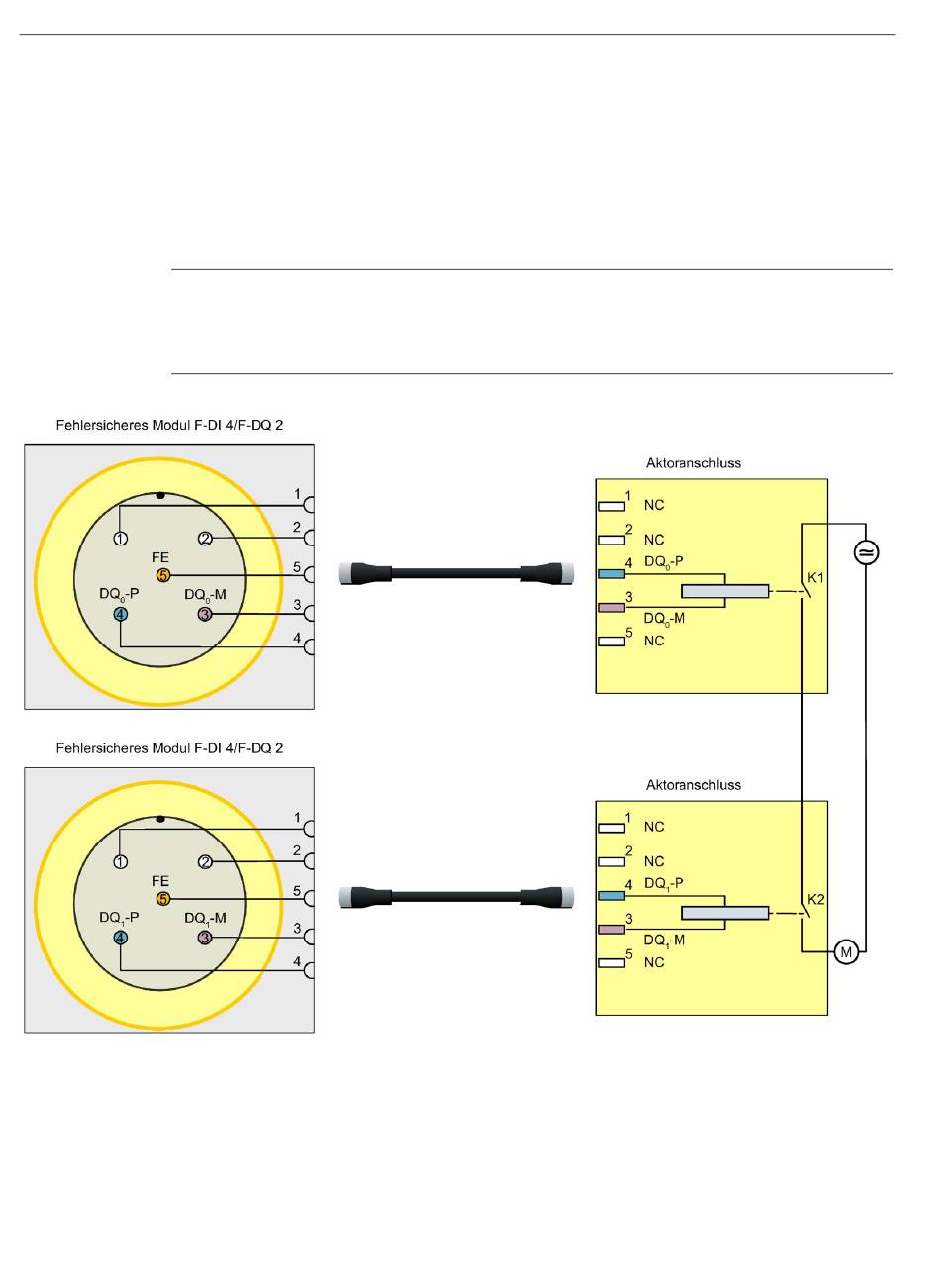

Bild 5-16 Anwendungsart 4 des F-DQ
