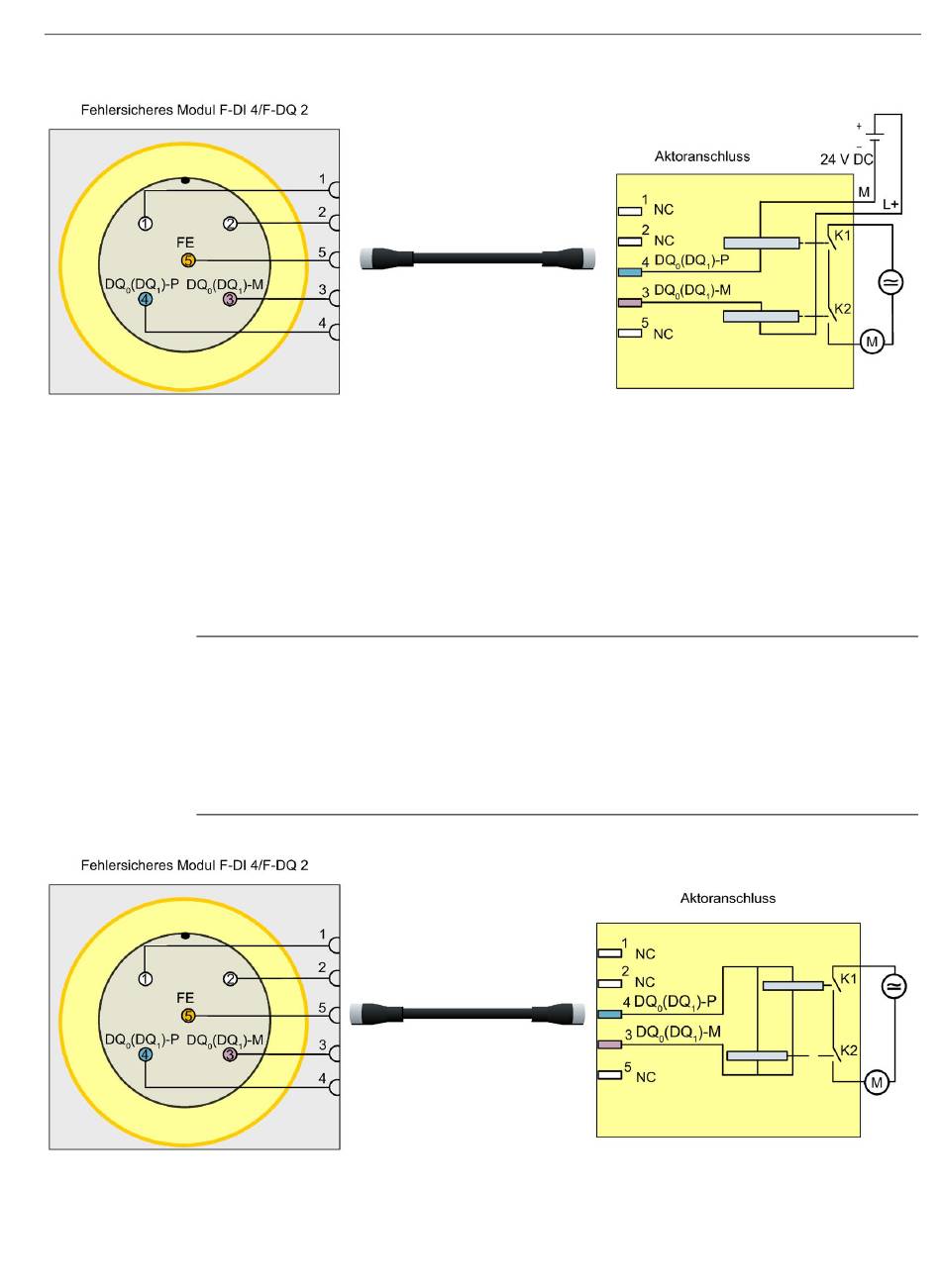

Bild 5-14 Anwendungsart 2 des F-DQ
5.2.3 Anwendung 3: Verdrahtung externer Schütze: Parallel geschaltete Schütze
zwischen P und M
Das Modul unterstützt Anwendungsart 3, bei der das Modul die Last über die in Reihe
geschalteten Schließerkontakte von zwei Relais steuert. Sie schließen die Spulen beider Relais
parallel an die Ausgänge eines Kanals an.
Hinweis
Diese Konfiguration erreicht SIL 3/Kat. 4/PL e, wenn die CPU den Relaiszustand
(Rückmeldung) über einen separaten digitalen Eingang prüft und wenn kein Kanal so
konfiguriert ist, dass der Dunkeltest deaktiviert ist.
Anwendungsart 3 wird bevorzugt zum Steuern eines Aktors über Relais in einer
sicherheitsbezogenen Anwendung eingesetzt. Anwendungsart 3 verhindert die unter
Anwendungsart 2 erwähnten Probleme mit Kurzschlüssen zwischen den Ausgängen P und M.
Bild 5-15 Anwendungsart 3 des F-DQ
Digitales Peripheriemodul F-DI 4+F-DQ 2x24VDC/2A, 4xM12 (6ES7146-5FF00-0BA0)
Gerätehandbuch, V1.0, 05/2021, A5E51082354-AA
Anwendungen des F-Peripheriemoduls
5.2 Anwendungen der Digitalausgänge
