Anwendungen des F-Peripheriemoduls
5.2 Anwendungen der Digitalausgänge

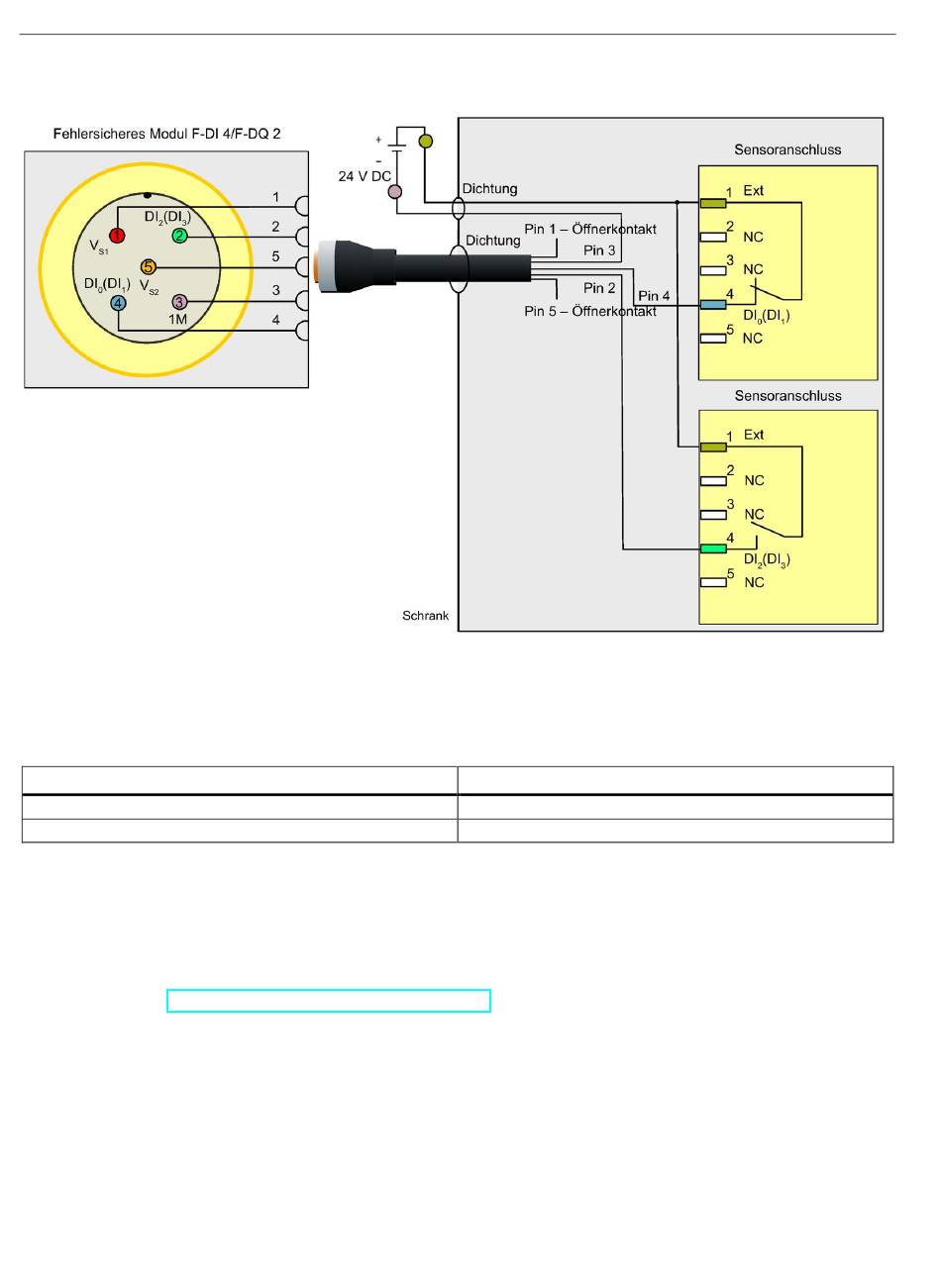

Bild 5-12 Anwendungsart 8 des F-DI: Externe Geberversorgung (zeigt 1oo2-Auswertung von zwei Einkanalsensoren mit
antivalenten Ausgängen)
Parametrierung
Parametername
Geberauswertung
Geberversorgung
5.2 Anwendungen der Digitalausgänge
Sie sollten die hier beschriebenen Anwendungsarten zusammen mit den in der Übersicht
beschriebenen Funktionen des fehlersicheren Moduls F-DI 4/F-DQ2 berücksichtigen. Siehe
"Fehlersichere Digitalausgänge (Seite 15)".
Die Hauptfunktionen der Digitalausgänge des fehlersicheren Moduls F-DI 4/F-DQ 2 umfassen
die folgenden Elemente, die für alle Ausgangskanäle gelten:
• Das fehlersichere Modul regelt den Stromfluss auf den Ausgängen P und M getrennt.
• Die Spannung an den P- und M-Ausgängen wird ausgelesen, um den richtigen Zustand zu
überprüfen.
• Die Ausgänge P und M werden regelmäßig mit kurzen EIN- und AUS-Impulsen getestet,
um zu überprüfen, ob sie richtig angesteuert werden.
52
1oo2-Auswertung, 2-Kanal – 4-Draht, antivalent
Extern
Digitales Peripheriemodul F-DI 4+F-DQ 2x24VDC/2A, 4xM12 (6ES7146-5FF00-0BA0)
Parameterwert
