Anwendungen des F-Peripheriemoduls
5.1 Anwendungen der Digitaleingänge
Verwenden Sie für die F-DI-Anwendungsart 1 das Y-Kabel (6ES7194-6KB00-0XA0) zum
Anschluss von zwei Einkanalsensoren in 1oo1-Auswertung wie folgt:

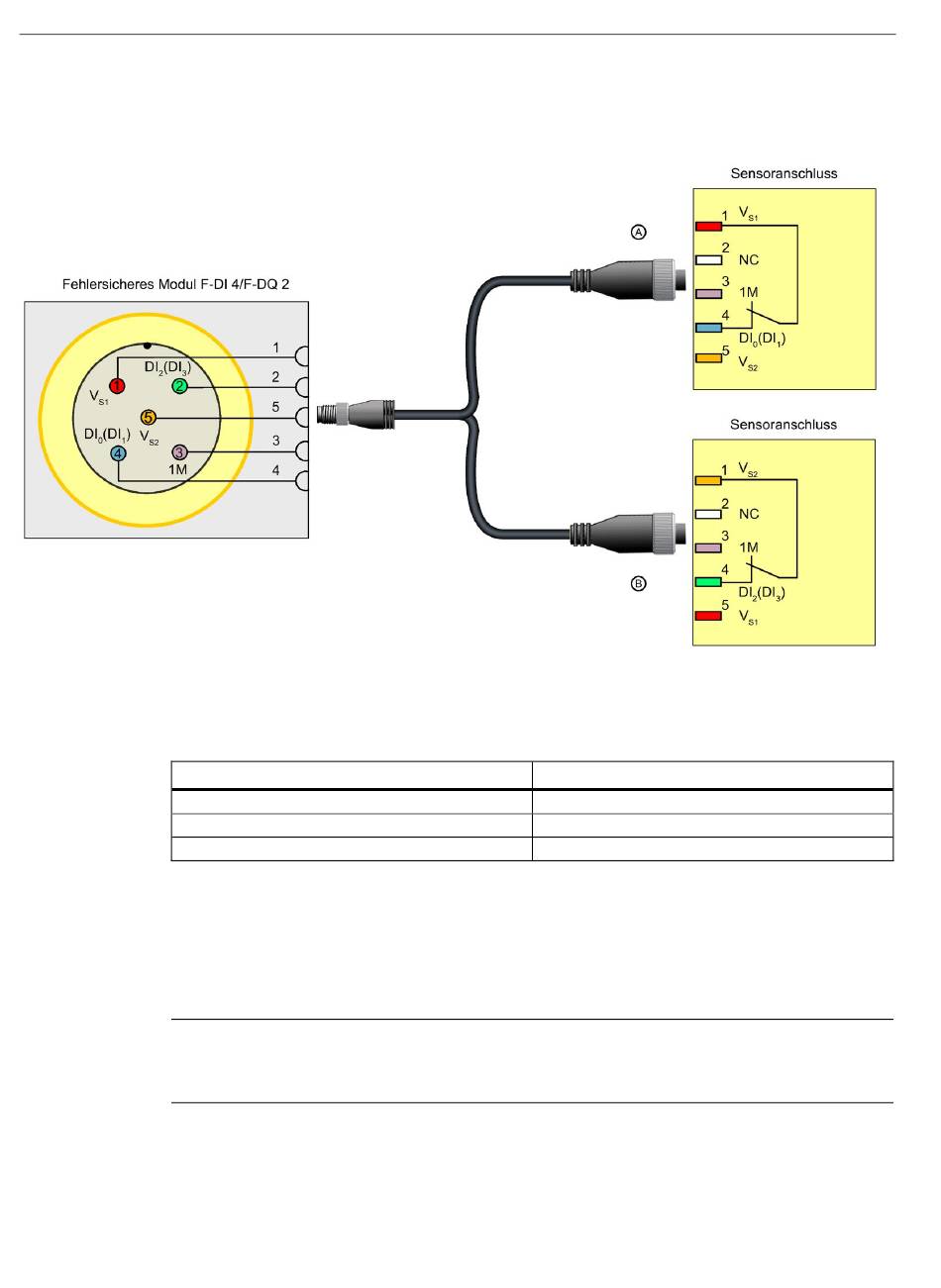

Bild 5-2 Anwendungsart 1 des F-DI: Interne Sensorversorgung (zeigt 1oo1-Auswertung von zwei Einkanalsensoren)

Parametrierung

Geberauswertung
Geberversorgung
Kurzschlusstest
Anwendungsart 2 des F-DI
Bei dieser Anwendungsart werden Einkanalsensoren mit einer 1oo1-Auswertung verwendet.
Wenn Sie eine externe Geberversorgung verwenden, wertet das Modul den Kanal nicht auf
Kurzschlusstests aus.
Hinweis
Um die F-DI-Anwendungsart 2 in eine SIL-2-Anwendung zu integrieren, muss sichergestellt
werden, dass die Sensoren entsprechend qualifizierte Geräte sind.
44
Parametername
Digitales Peripheriemodul F-DI 4+F-DQ 2x24VDC/2A, 4xM12 (6ES7146-5FF00-0BA0)
Parameterwert
1oo1-Auswertung
Intern
Aktivieren
Gerätehandbuch, V1.0, 05/2021, A5E51082354-AA
