Maßzeichnung
A.1
Maßzeichnung

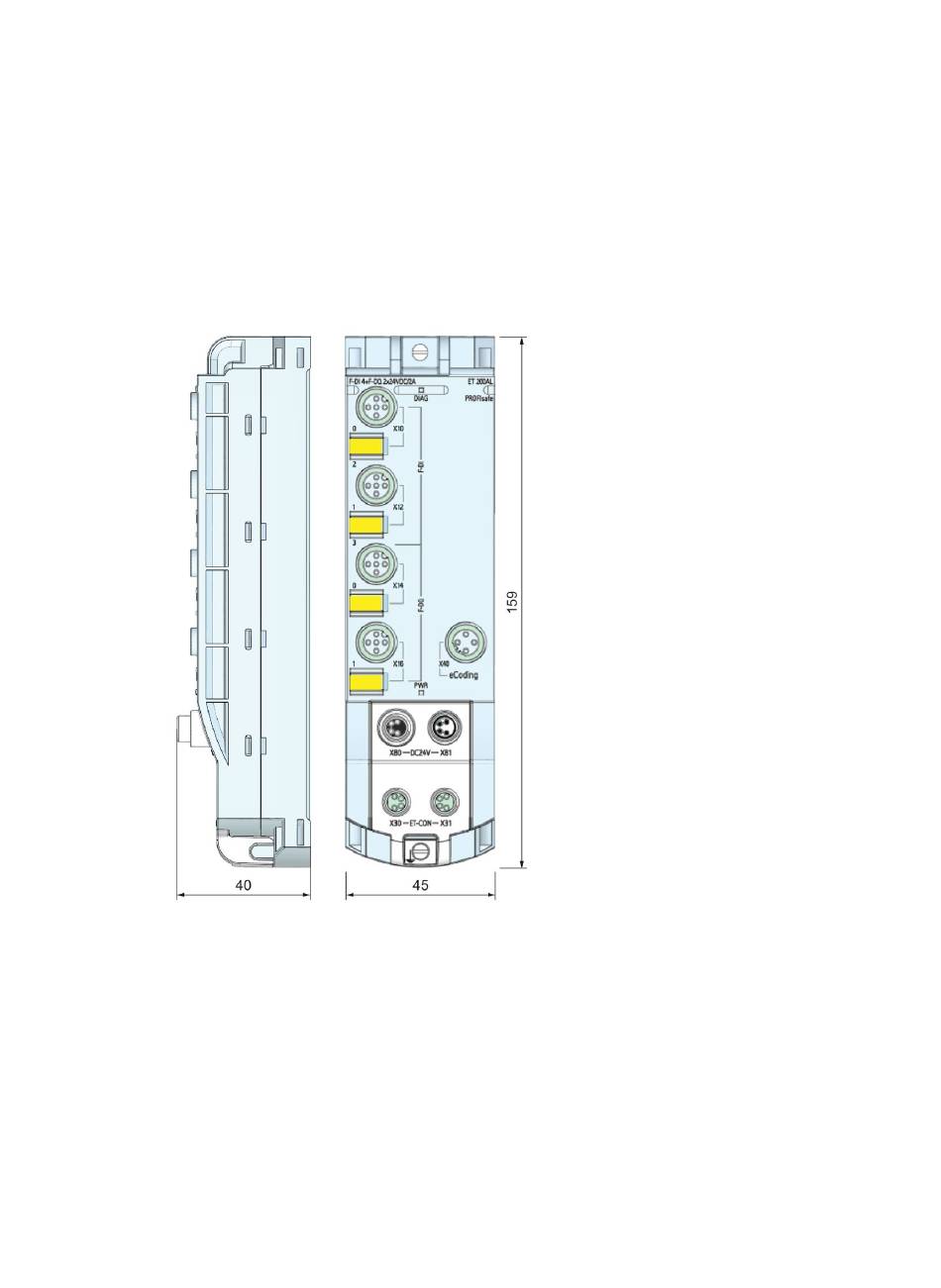

Die folgende Abbildung zeigt die Maßzeichnung des fehlersicheren Moduls F-DI 4/F-DQ 2 in
Front- und Seitenansicht. Die Maße sind in mm angegeben.
Bild A-1
84
Maßzeichnung
Digitales Peripheriemodul F-DI 4+F-DQ 2x24VDC/2A, 4xM12 (6ES7146-5FF00-0BA0)
Gerätehandbuch, V1.0, 05/2021, A5E51082354-AA
A
