Anwendungen des F-Peripheriemoduls
5.1 Anwendungen der Digitaleingänge
5.1.4 Anwendungen 7 und 8: 1oo2-Auswertung eines antivalenten 4-Draht-
Sensorstromkreises
Anwendungsart 7 des F-DI
Bei dieser Anwendungsart werden ein Zweikanalsensor oder zwei Einkanalsensoren in
antivalenter Konfiguration (Vierdrahtanschluss) in einem 1oo2-Voting mit
Diskrepanzauswertung verwendet. Bei Verwendung einer internen Geberversorgung können
Sie Kurzschlüsse sicher erkennen. Bei dieser Anwendungsart werden die folgenden Pins
verwendet:
• Pin 2 (Kanäle 2 und 3) ist der invertierte Eingang der antivalenten Konfiguration.
• Pin 4 (Kanäle 0 und 1) ist der nicht invertierte Eingang der antivalenten Konfiguration.
Hinweis
Um die F-DI-Anwendungsart 7 in eine SIL-3-Anwendung zu integrieren, muss sichergestellt
werden, dass die Sensoren entsprechend qualifizierte Geräte sind.

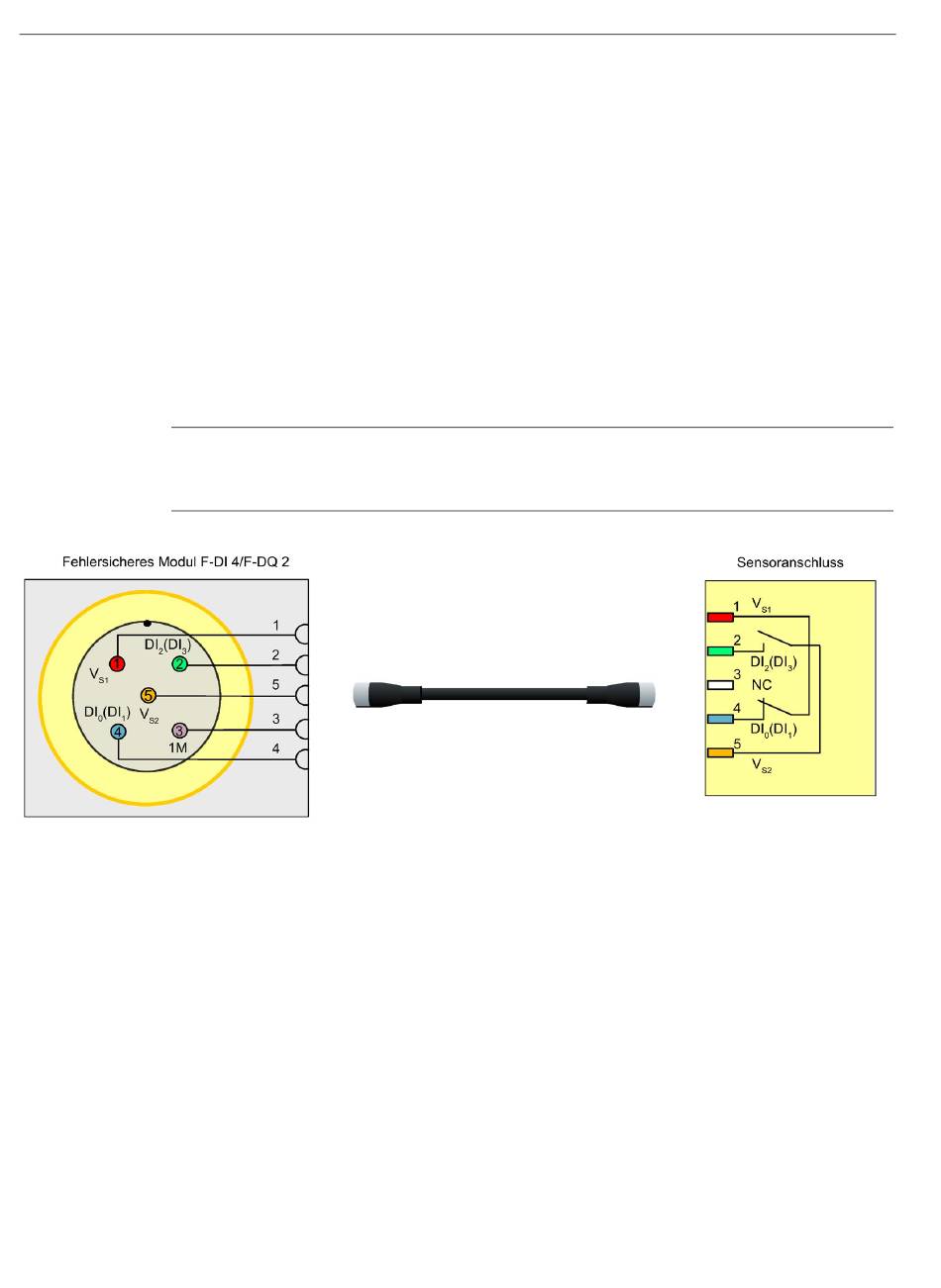

Bild 5-10 Anwendungsart 7 des F-DI: Interne Geberversorgung (zeigt 1oo2-Auswertung eines Zweikanalsensors mit
antivalenten Ausgängen)
Verwenden Sie für Anwendungsart 7 das Y-Kabel (6ES7194-6KB00-0XA0) wie folgt:
