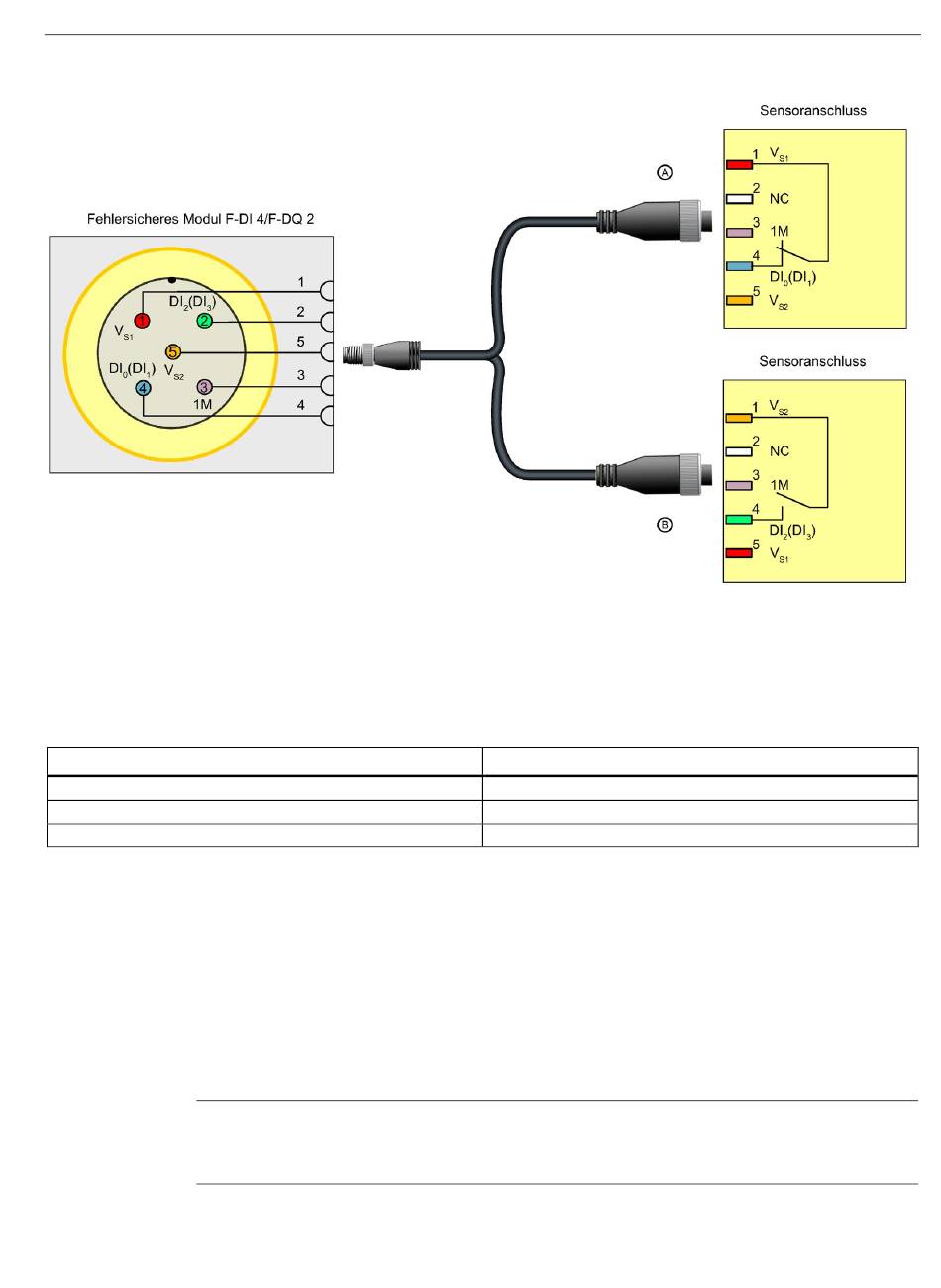

Bild 5-11 Anwendungsart 7 des F-DI: Interne Sensorversorgung (zeigt 1oo2-Auswertung von zwei Einkanalsensoren mit
antivalenten Ausgängen)
Parametrierung
Parametername
Geberauswertung
Geberversorgung
Kurzschlusstest
Anwendungsart 8 des F-DI
Bei dieser Anwendungsart werden zwei Einkanalsensoren oder ein Zweikanalsensor mit zwei
antivalenten Ausgängen in einem 1oo2-Voting mit Diskrepanzauswertung verwendet. Wenn
Sie eine externe Geberversorgung verwenden, wertet das Modul den Kanal nicht auf
Kurzschlusstests aus. Bei dieser Anwendungsart werden die folgenden Pins verwendet:
• Pin 2 (Kanäle 2 und 3) ist der invertierte Eingang der antivalenten Konfiguration.
• Pin 4 (Kanäle 0 und 1) ist der nicht invertierte Eingang der antivalenten Konfiguration.
Hinweis
Um die F-DI-Anwendungsart 8 in eine SIL-3-Anwendung zu integrieren, muss sichergestellt
werden, dass die Sensoren entsprechend qualifizierte Geräte sind.
