AxSOS 3 Titanium | OP-Technik
OP-Technik
Allgemeine Informationen
Fixation mit
Verriegelungsschrauben
Um eine Verriegelungsschraube
einzubringen – hier als Beispiel
auf einer distalen medialen Platte
gezeigt –, immer die Bohrhülse
verwenden und diese vollständig in
ein Universalloch einführen. Wenn
Sie im periartikulären Bereich
arbeiten, kann eine Bohrhülse durch
den korrekten Zielblock gesteckt
werden (Abb. 8, 9).
Platzieren Sie beim Einsetzen
der Platte mithilfe des
Platteneinsetzgriffs eine
Bohrhülse, nachdem der Zielblock
befestigt wurde, und verwenden
Sie dabei eine
Befestigungsschraube für höhere
Stabilität (Abb. 8).
Für das Bohren von Ø4,0-mm-
Verriegelungsschrauben wird
ein Ø3,1-mm-Bohrer verwendet
(Best.-Nr. 705031 für kurz oder 705077
für mittel, abhängig davon, ob die
kurze oder mittlere Hülse verwendet
wird) (Abb. 9). Auf mittleren Hülsen
und Bohrern finden Sie zwei
orangefarbene Linien, auf kurzen
Hülsen und Bohrern eine
orangefarbene Linie. Orange ist die
Farbcodierung für das 4,0-mm-
Verriegelungssystem. Um die richtige
Position und Tiefe der Bohrung
sicherzustellen, wird eine
Überprüfung unter Fluoroskopie
anhand unterschiedlicher
Perspektiven empfohlen.
Messen der Schrauben
Die passende Schraubenlänge kann
folgendermaßen bestimmt werden:
1. Direkt vom Bohrer mit Skala
(Best.-Nr. 705031 für den kurzen
oder 705077 für den langen Bohrer)
unter Verwendung der geeigneten
Bohrhülse (Best.-Nr. 705004 für die
kurze oder 705075 für die mittlere
Hülse) ablesen (Abb. 10).
10
Vom 3,1-mm-Bohrer mit Skalierung ablesen
Schrauben-
Abmessung am Tiefenmessgerät
länge
2. Die entsprechende Schraubenlänge
mit dem orangefarbenen
Tiefenmessgerät bestimmen
(705012) (Abb. 11).
Achten Sie bei Verwendung
der Messmethode, bei der von
der Skalierung des Bohrers
abgelesen wird, stets darauf,
einen Bohrer und eine Hülse
mit der gleichen Anzahl von
Farbringen zu verwenden.

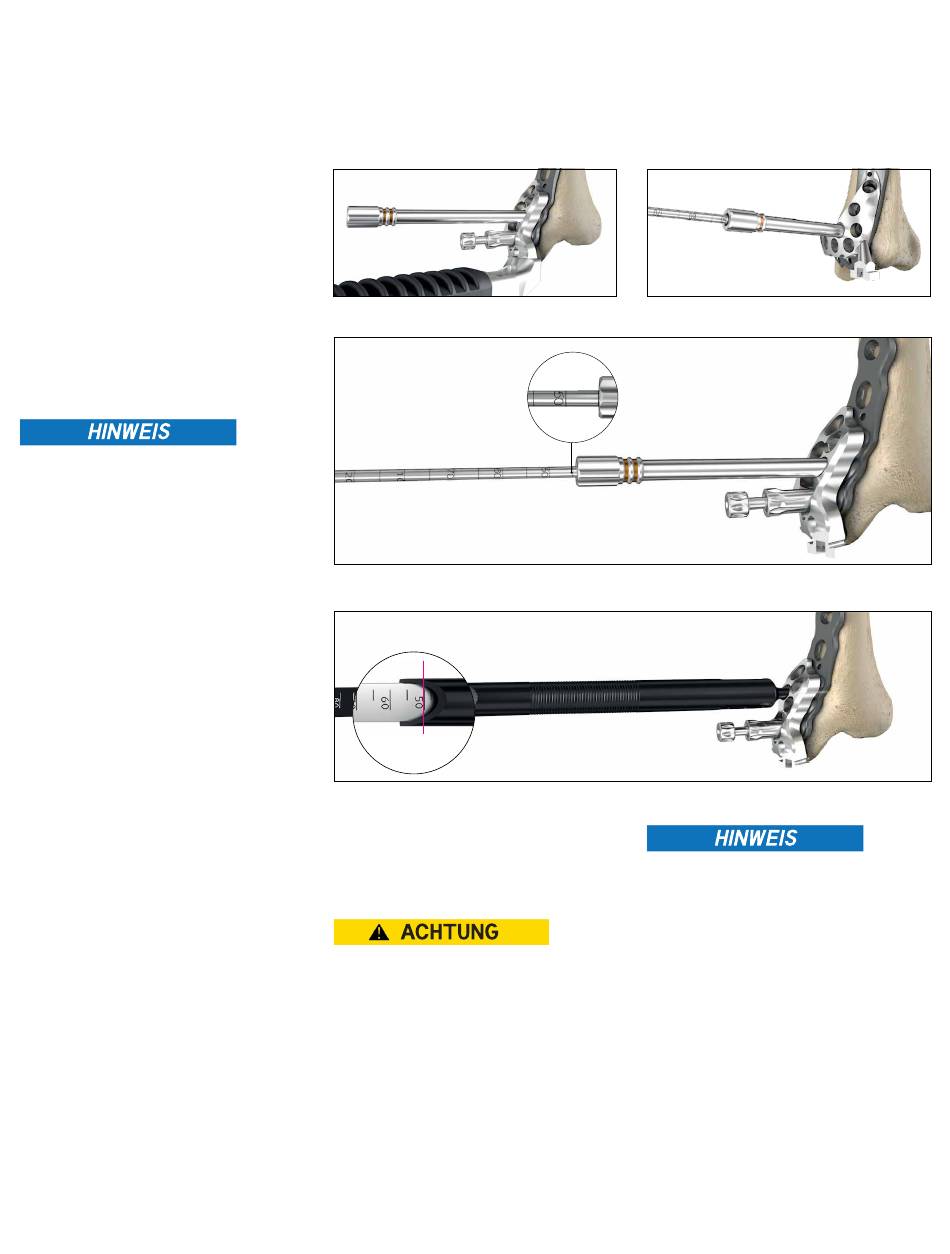

Abb. 8
Das Messen mit dem
Tiefenmessgerät (705012) durch
den Zielblock wird in den am
weitesten distal liegenden
Löchern der distalen medialen
Tibiaplatten sowie in den
anterioren und posterioren, am
weitesten proximal liegenden
Löchern der proximalen
Humerusplatten (siehe separate
Anleitung zur OP-Technik) nicht
empfohlen, da die
Zielblockschraube mit dem
Tiefenmessgerät in Konflikt gerät
und dies zu einer falschen
Messung führen könnte.
Abb. 9
Abb. 10
Abb. 11
