Prowirl 70
3.2 Einbauhinweise
Der Wirbelzähler Prowirl 70 ist unter Berücksichtigung der nachfolgenden Hinweise in
die Rohrleitung einzubauen. Die Innendurchmesser von Meßrohr und Rohrleitung soll-
ten für eine optimale Meßgenauigkeit gleiche Abmessungen haben.
Ein- und Auslaufstrecken
Ein ungestörtes Strömungsprofil ist die
Voraussetzung für eine korrekte Volu-
menstrommessung. Dies kann durch ge-
nügend lange Ein- und Auslaufstrecken
sichergestellt werden:
• Einlaufstrecke: min. 10 x DN
• Auslaufstrecke: min. 5 x DN
Befinden sich vor der Meßstelle Rohr-
krümmer, Reduktions- oder Erweite-
rungsstücke usw., so sind längere Ein-
laufstrecken einzuhalten (siehe Abb. 6).
Dies gilt auch für Regel- und Stelleinrich-
tungen wie z.B. Ventile. Deren Montage
sollte, falls möglich, nach dem Meßauf-
nehmer erfolgen.
Hinweis!
Sind mehrere Strömungshindernisse vor-
handen, so ist mindestens die längste
angegebene Einlaufstrecke einzuhalten.
Wir empfehlen in solchen Fällen, einen
Strömungsgleichrichter einzusetzen.
Strömungsgleichrichter
Unter engen Raumverhältnissen ist es
besonders bei größeren Rohrleitungen
nicht immer möglich, die oben spezifi-
zierten Einlaufstrecken einzuhalten. Der
speziell ausgebildete Lochplatten-Strö-
mungsgleichrichter reduziert die erfor-
derliche Einlaufstrecke auf 10 x DN.
Der Strömungsgleichrichter wird zwi-
schen zwei Rohrleitungsflansche ge-
spannt und durch Montagebolzen
zentriert. Er konditioniert gestörte
Strömungsprofile äußerst effizient und
mit geringem Druckverlust:
∆p [mbar] = 0,0085 ⋅ ρ [kg/m
• Beispiel für Dampf:
p = 10 bar abs.; t = 240 °C ⇒ ρ = 4,39 kg/m
v = 40 m/s
∆p = 0,0085 ⋅ 4,39 kg/m
59,7 mbar
• Beispiel für H
O-Kondensat (80 °C):
2
ρ = 965 kg/m
3
; v = 2,5 m/s
∆p = 0,0085 ⋅ 965 kg/m
51,3 mbar
Endress+Hauser
Reduktion
Erweiterung
90°-Krümmer
oder T-Stück
2 x 90°-Krümmer
2 x 90°-Krümmer
dreidimensional
Regelventil
3
2
] ⋅ v
[m/s]
3
⋅ (40 m/s)
3
2
=
mit Strömungs-
gleichrichter
⋅ (2,5 m/s)
3
2
=
Einlauf
Auslauf
3 Montage und Installation

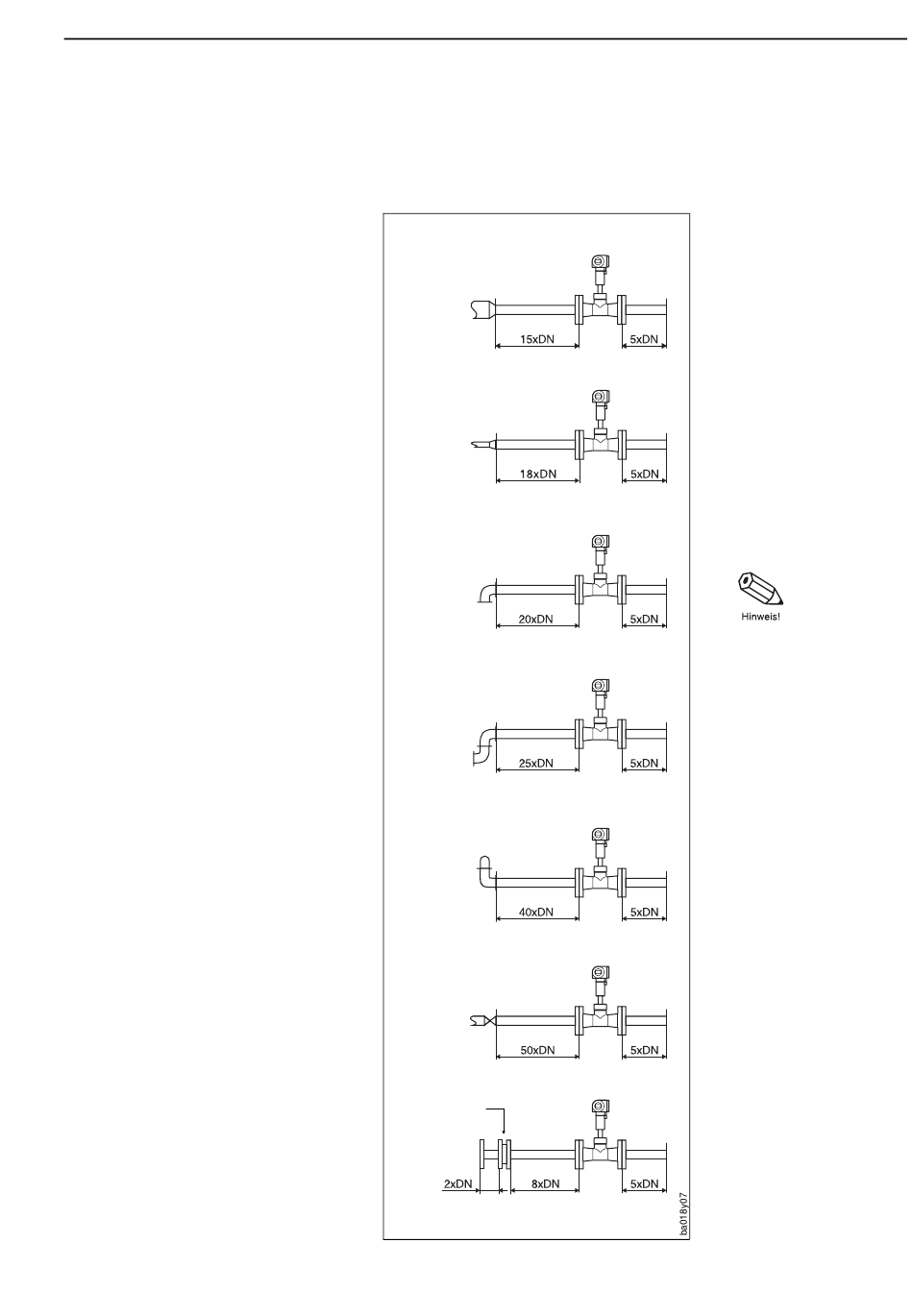

Abb. 6:
Ein- und Auslaufstrecken
13
