Prowirl 70
7 Schnittstellen
®
7.1 HART
Außer über die Vorortbedienung (s. Seiten 25 ff.) kann der Wirbelzähler Prowirl 70
auch mit HART-Protokoll über das universelle Handbediengerät DXR 275 oder über
ein entsprechendes Modem parametriert und Meßwerte abgefragt werden.
Dieses Kapitel enthält dazu die wichtigsten Angaben bezüglich:
• Elektrischer Anschluß
• Bedienung HART-Communicator
• E+H-Bedienmatrix für HART
Achtung!
Weitere Informationen zum Handbediengerät DXR 275 finden Sie in der betreffenden
Betriebsanleitung.
Anschluß des Handbediengeräts DXR 275
Folgende Anschlußvarianten stehen dem Benutzer offen (s. Abb. 26):
• Direkter Anschluß an den Prowirl-Meßumformer via Anschlußklemmen 1 und 2
• Anschluß über die 4...20 mA-Analogsignalleitung
In beiden Fällen muß der Meßkreis einen Widerstand von mindestens 250 Ω zwischen
Spannungsquelle und Handbediengerät aufweisen. Die max. Bürde am Stromaus-
gang ist von der Speisespannung abhängig (s. Seite 23).
Endress+Hauser
mind. 250 Ω
4...20 mA
beliebige Anschlußgeräte/Widerstände
7 Schnittstellen

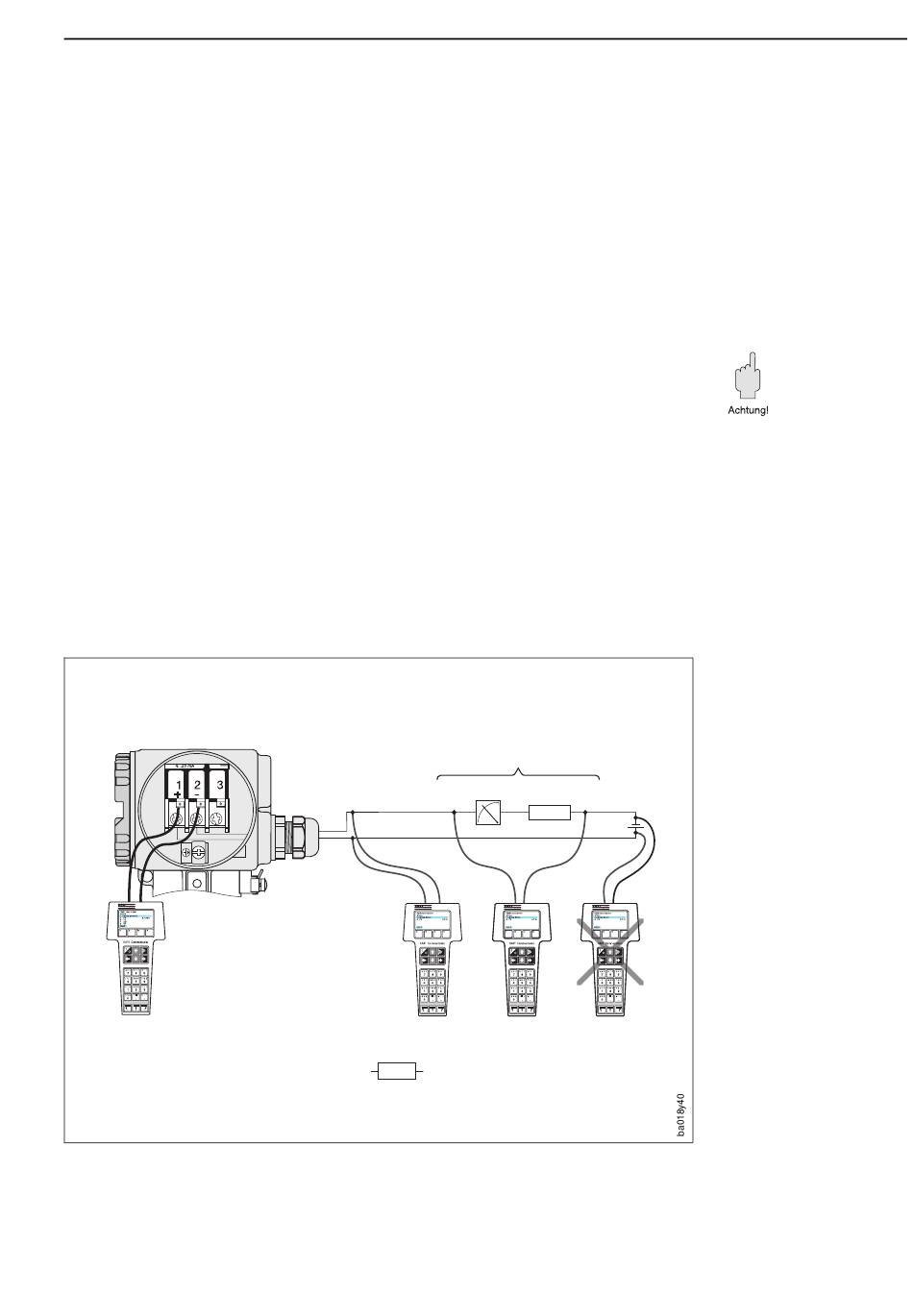

Abb. 26:
Elektrischer Anschluß
HART-Handbediengerät
47
