Prowirl 70
Meßsystem Prowirl 70 Kompakt-/Getrennt-Ausführung
Kompakt-Ausführung
Der Prowirl 70 Meßumformer
und der jeweilige
Meßaufnehmer bilden eine
mechanische Einheit
Kompakt-Ausführung
Prowirl 70 F
Meßumformer
Meßaufnehmer
Zweiter
Meßumformer
(nur Prowirl 70 D)
Prowirl 70 D
Prowirl 70 W
Prowirl 70 H
Endress+Hauser
Getrennt-Ausführung
Der Prowirl 70 Meßumformer wird von den
jeweiligen Meßaufnehmern räumlich getrennt
montiert.
Kabelspezifikation siehe Seite 23.
Getrennt-Ausführung
Prowirl F
Prowirl D
Prowirl W
Prowirl H
Prowirl 70
Prowirl 70
Prowirl 70

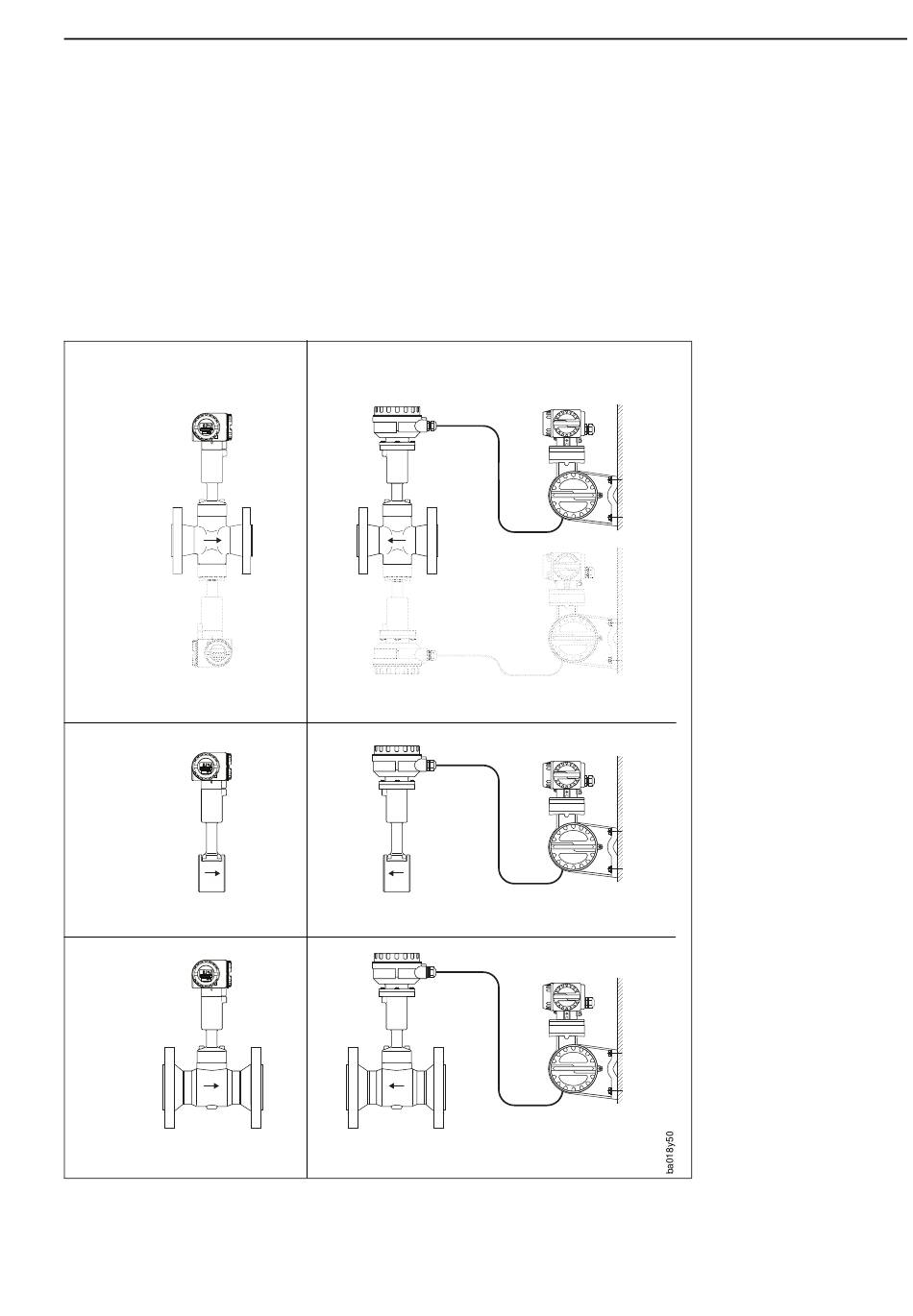

Abb. 3:
Meßsystem Prowirl 70
Prowirl 70
Kompakt-/Getrennt-Ausführung
