Endress+Hauser prowirl 70 Betriebsanleitung Seite 19

Prowirl 70

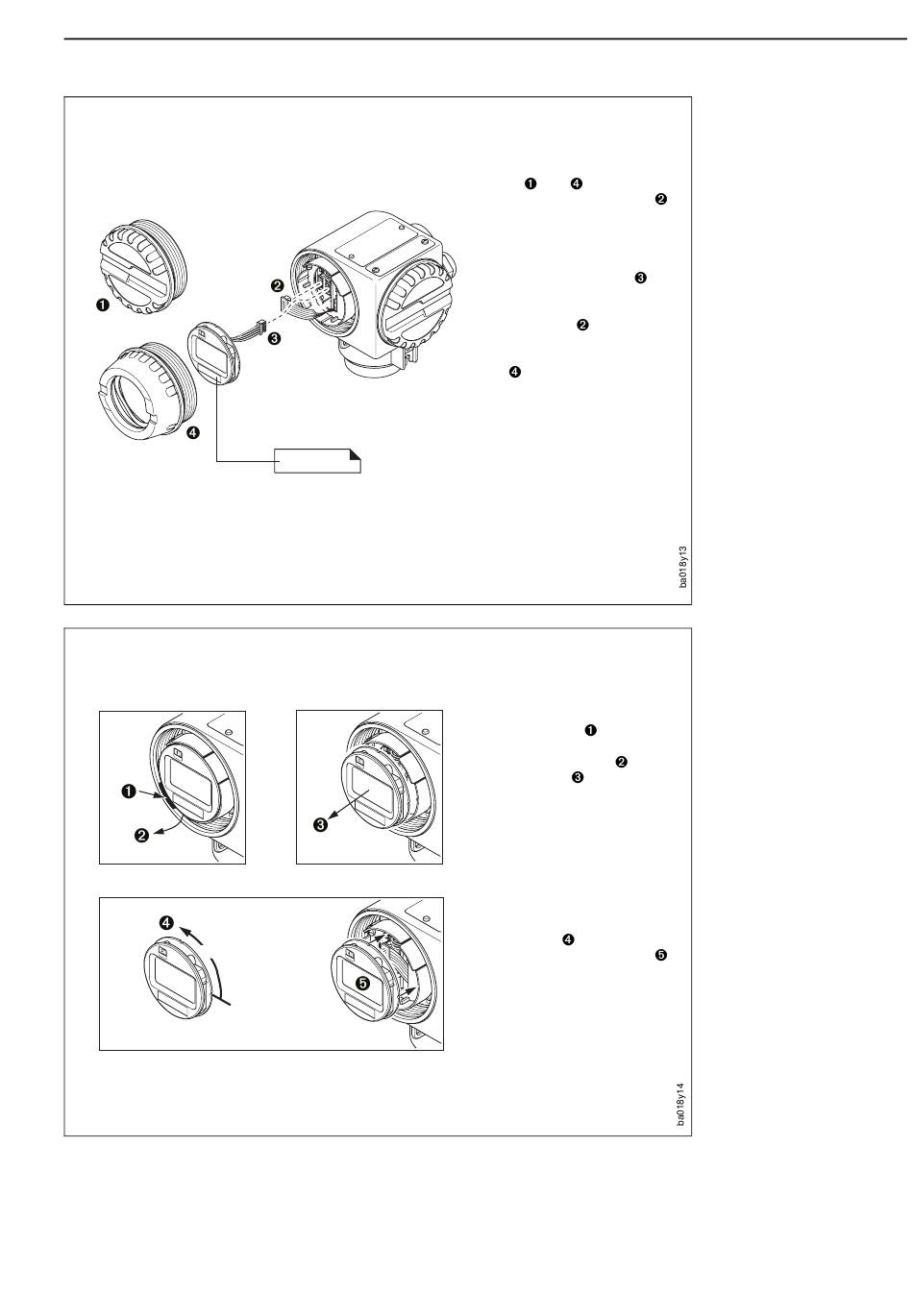

Ein-/Ausbau der Vorortanzeige
Drehen der Vorortanzeige
4 x 90°
Endress+Hauser
3
m /h
Klebeschild mit gültiger Maßeinheit für Durchfluß bzw. Summen-
zähler. Dieses Schild wird bereits werkseitig gemäß den
Bestellangaben angebracht. Kleben Sie hier ein neues Schild
auf, falls Sie die Maßeinheit (s. Seite 32, 33, 36) nachträglich
ändern.
Ein entsprechender Klebefoliensatz liegt dem Gerät bei.
Deckel oder abschrauben,
Stecker des Flachbandkabels
des Vorverstärkers abziehen,
die Buchse für den Stecker der
Vorortanzeige wird vom Flach-
bandkabel verdeckt.
Stecker der Vorortanzeige
einstecken und Vorortanzeige
montieren,
Flachbandkabel wieder ein-
stecken,
neuen Schraubdeckel mit Sicht-
glas montieren.
Vorstehende Lasche nach außen
drücken,
Anzeige nach vorn kippen ,
Anzeige entfernen
Anzeige drehen (4 x 90°),
ausrichten und wieder einrasten
3 Montage und Installation
Abb. 15:
Einbau der Vorortanzeige
.
Abb. 16:
Drehen der Vorortanzeige
19
