5 Bedienübersicht (Vorortanzeige, Drucktasten)
>3 s
Funktion / Parameter
Impulswertigkeit
Simulation (Impulsausgang)
Sollwert Frequenz
Einschaltpunkt (Grenzwert)
Ausschaltpunkt (Grenzwert)
Anzeige
Anzeigemodus (HOME-Position)
Reset Summenzähler (auf Null zurücksetzen)
System-Parameter
Kunden-Code (persönliche Codezahl)
Code-Eingabe (Programmierung freigeben)
Aktueller Systemzustand (Gerätestatus)
Software-Version: Hauptplatine
Software-Version: Vorverstärker
Hardware-Version: Hauptplatine
Meßsystem-Daten
Meßmedium (Applikation)
Nennweite
K-Faktor (Kalibrierfaktor Meßaufnehmer)
Thermischer Ausdehnungskoeffizient
(Grundkörper)
Mittlere Prozeßtemperatur
Verstärkung (Vorverstärker)
30

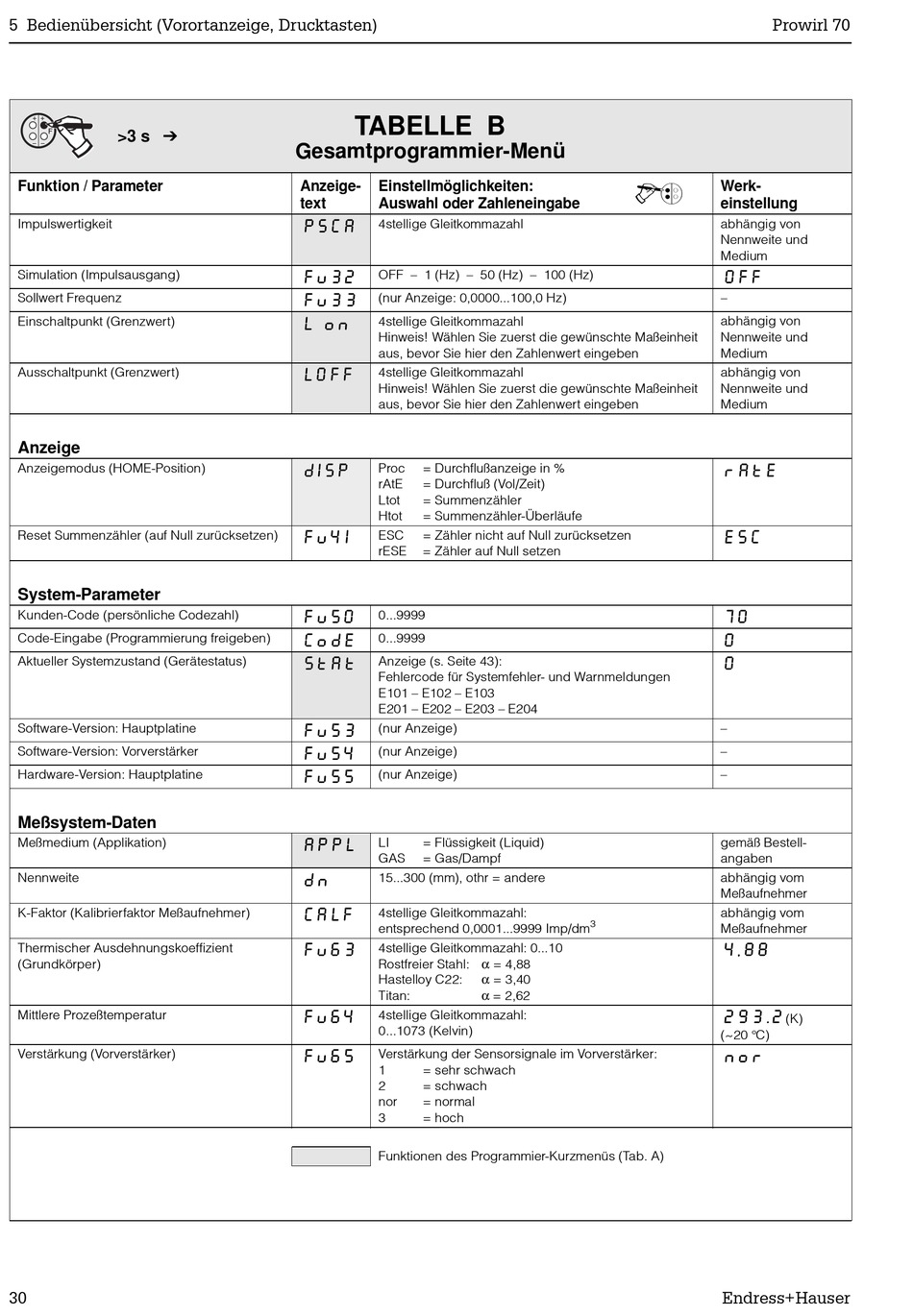

TABELLE B
Gesamtprogrammier-Menü
Anzeige- Einstellmöglichkeiten:
text Auswahl oder Zahleneingabe
PSCA 4stellige Gleitkommazahl
Fu32 OFF – 1 (Hz) – 50 (Hz) – 100 (Hz)
Fu33 (nur Anzeige: 0,0000...100,0 Hz)
L on 4stellige Gleitkommazahl
Hinweis! Wählen Sie zuerst die gewünschte Maßeinheit
aus, bevor Sie hier den Zahlenwert eingeben
LOFF 4stellige Gleitkommazahl
Hinweis! Wählen Sie zuerst die gewünschte Maßeinheit
aus, bevor Sie hier den Zahlenwert eingeben
dISP Proc = Durchflußanzeige in %
rAtE = Durchfluß (Vol/Zeit)
Ltot = Summenzähler
Htot = Summenzähler-Überläufe
Fu4i ESC = Zähler nicht auf Null zurücksetzen
rESE = Zähler auf Null setzen
Fu50 0...9999
CodE 0...9999
StAt Anzeige (s. Seite 43):
Fehlercode für Systemfehler- und Warnmeldungen
E101 – E102 – E103
E201 – E202 – E203 – E204
Fu53 (nur Anzeige)
Fu54 (nur Anzeige)
(nur Anzeige)
Fu55
APPL LI = Flüssigkeit (Liquid)
GAS = Gas/Dampf
15...300 (mm), othr = andere
dn
CALF 4stellige Gleitkommazahl:
entsprechend 0,0001...9999 Imp/dm
Fu63 4stellige Gleitkommazahl: 0...10
Rostfreier Stahl: α = 4,88
Hastelloy C22:
Titan:
Fu64 4stellige Gleitkommazahl:
0...1073 (Kelvin)
Fu65 Verstärkung der Sensorsignale im Vorverstärker:
1 = sehr schwach
2 = schwach
nor = normal
3 = hoch
Funktionen des Programmier-Kurzmenüs (Tab. A)
0
3
α = 3,40
α = 2,62
Prowirl 70
Werk-
einstellung
abhängig von
Nennweite und
Medium
OFF
–
abhängig von
Nennweite und
Medium
abhängig von
Nennweite und
Medium
rAtE
ESC
70
0
0
–
–
–
gemäß Bestell-
angaben
abhängig vom
Meßaufnehmer
abhängig vom
Meßaufnehmer
4,88
293.2
(K)
(~20 °C)
nor
