5 Bedienübersicht (Vorortanzeige, Drucktasten)
<3 s
Funktion / Parameter
Meßmedium (Applikation)
s. Seite 45
Einheit Durchfluß
s. Seite 32
Endwert Stromausgang (Full scale value)
s. Seite 37
Anzeigemodus (Standard-Anzeige)
s. Seite 41
Open Collector-Funktionen
s. Seite 39
Impulswertigkeit
s. Seite 39
Einschaltpunkt (Grenzwert)
s. Seite 40
Ausschaltpunkt (Grenzwert)
s. Seite 40
Aktueller Systemzustand (Gerätestatus)
s. Seite 43
Hinweise!
• Die Funktionen "PSCA", "L on" und "LOFF" erscheinen auf der Anzeige nur bei entsprechender Konfiguration des Open Collector-Ausgangs
(→ "OCFU").
• Die Funktion "StAt" wird nur bei vorhandenen Systemfehler-/Warnmeldungen angezeigt.
28

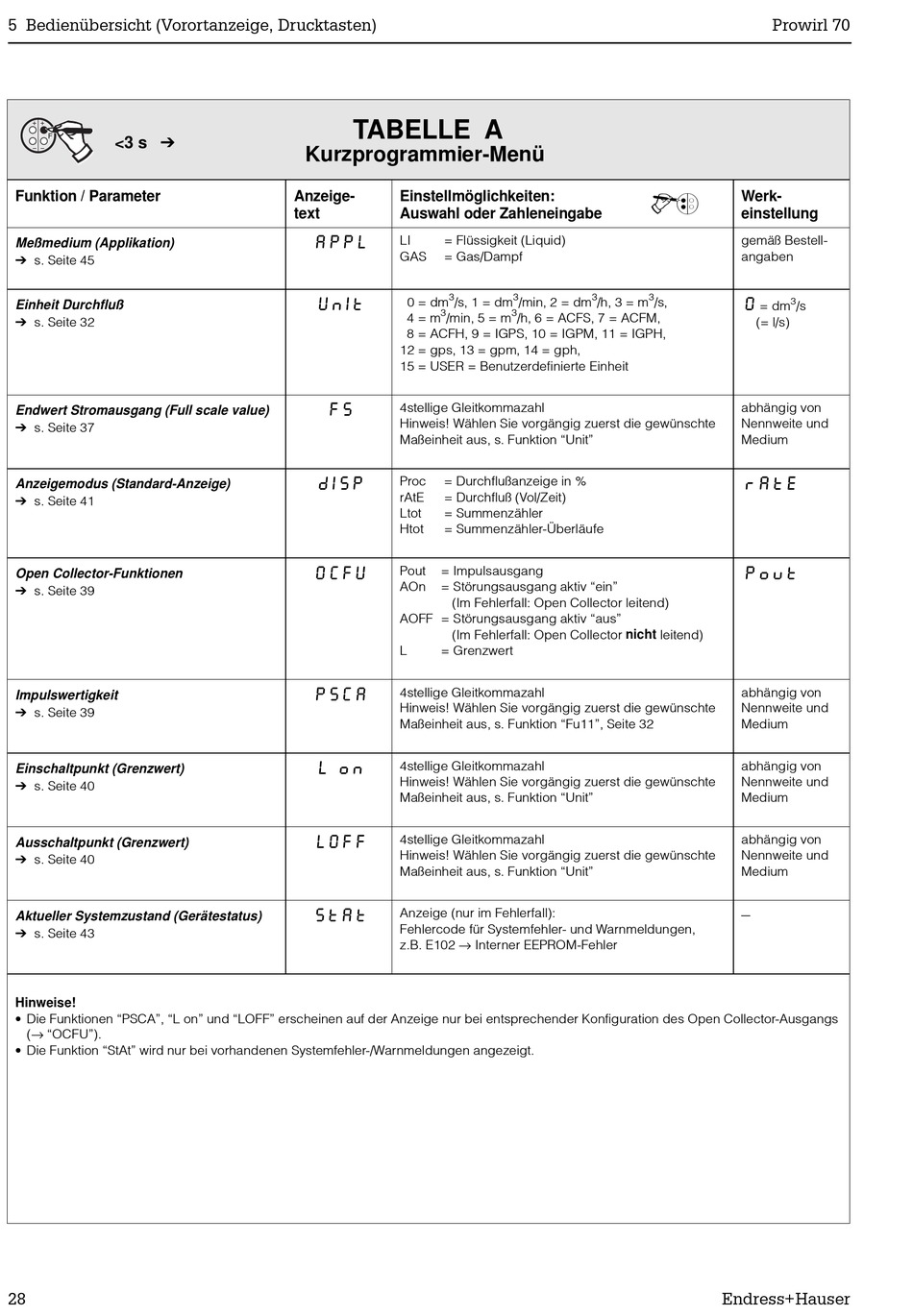

TABELLE A
Kurzprogrammier-Menü
Anzeige- Einstellmöglichkeiten:
text Auswahl oder Zahleneingabe
APPL LI = Flüssigkeit (Liquid)
GAS = Gas/Dampf
3
UnIt 0 = dm /s, 1 = dm
3
4 = m /min, 5 = m
8 = ACFH, 9 = IGPS, 10 = IGPM, 11 = IGPH,
12 = gps, 13 = gpm, 14 = gph,
15 = USER = Benutzerdefinierte Einheit
FS 4stellige Gleitkommazahl
Hinweis! Wählen Sie vorgängig zuerst die gewünschte
Maßeinheit aus, s. Funktion "Unit"
dISP Proc = Durchflußanzeige in %
rAtE = Durchfluß (Vol/Zeit)
Ltot = Summenzähler
Htot = Summenzähler-Überläufe
OCFU Pout = Impulsausgang
AOn = Störungsausgang aktiv "ein"
(Im Fehlerfall: Open Collector leitend)
AOFF = Störungsausgang aktiv "aus"
(Im Fehlerfall: Open Collector nicht leitend)
L = Grenzwert
PSCA 4stellige Gleitkommazahl
Hinweis! Wählen Sie vorgängig zuerst die gewünschte
Maßeinheit aus, s. Funktion "Fu11", Seite 32
L on 4stellige Gleitkommazahl
Hinweis! Wählen Sie vorgängig zuerst die gewünschte
Maßeinheit aus, s. Funktion "Unit"
LOFF 4stellige Gleitkommazahl
Hinweis! Wählen Sie vorgängig zuerst die gewünschte
Maßeinheit aus, s. Funktion "Unit"
StAt Anzeige (nur im Fehlerfall):
Fehlercode für Systemfehler- und Warnmeldungen,
z.B. E102 → Interner EEPROM-Fehler
0
3 3 3
/min, 2 = dm /h, 3 = m /s,
3
/h, 6 = ACFS, 7 = ACFM,
Prowirl 70
Werk-
einstellung
gemäß Bestell-
angaben
0 3
= dm /s
(= l/s)
abhängig von
Nennweite und
Medium
rAtE
Pout
abhängig von
Nennweite und
Medium
abhängig von
Nennweite und
Medium
abhängig von
Nennweite und
Medium
–
