Einstellungen

Für die Kommunikation mit dem Prowirl 70 über das INTENSOR-Protokoll via Rackbus
müssen am FXN 671 folgende Einstellungen durchgeführt werden:
• Schiebeschalter auf der FXN 671-Frontplatte nach oben schieben (Abb. 31)
=> Rackbus Kommunikation eingeschaltet. Solange der Schiebeschalter an der
FXN 671-Frontplatte in der oberen Stellung ist, ist keine Vorortbedienung am
Prowirl 70-Meßgerät möglich.
• Stromsignalleitung muß geschlossen sein => Brücke zwischen Klemmen d12 und
d14 oder maximale Ausgangsbürde von 250 Ω erforderlich.
• Hakenschalter SW1 offen (Abb. 31) => 250 Ω Widerstand zugeschaltet.
• Rackbus-Adresse über DIP-Schalter SW2 einstellen (Abb. 31) => Einstellen einer
Adresse zwischen 0 und 63.
• Die digitalen Signale des INTENSOR-Protokolls können nur dem analogen 4...20
mA-Stromsignal überlagert werden. Vergewissern Sie sich deshalb, daß in der Funk-
tion Fu20 (siehe Seite 37) die Einstellung "OFF" gewählt ist, d. h. es liegen keine
PFM-Stromimpulse am Stromausgang.
FXN 671
Schiebeschalter:
oben => Rackbus-
+
mA
-
Kommunikation
eingeschaltet
Elektrischer Anschluß am FXN 671
Endress+Hauser
ON
OFF
1 2 3 4 5 6
SW2
d b z
2
+
d2 +
4
–
d4 –
6
8
d10 + +
10 +
b10 – –
12
+ +
d12
14
– –
d14
16
18
20
22
d26 r
24
u
r
u
z26
26
a
b28
a
28
30
L+ L-
d32
L+
20...30 V DC
32
z32 L-
4...20 mA
20...30 VDC
FXN 671
Beispiel Adresseinstellung:
1
2
Schalter Nr. 2 und 4 = ON
4
=> 2 + 8 = 10
8
16 => Adresse = 10
32
Hakenschalter
SW1
Prowirl 70
ZA 67x
4...20 mA
7 Schnittstellen

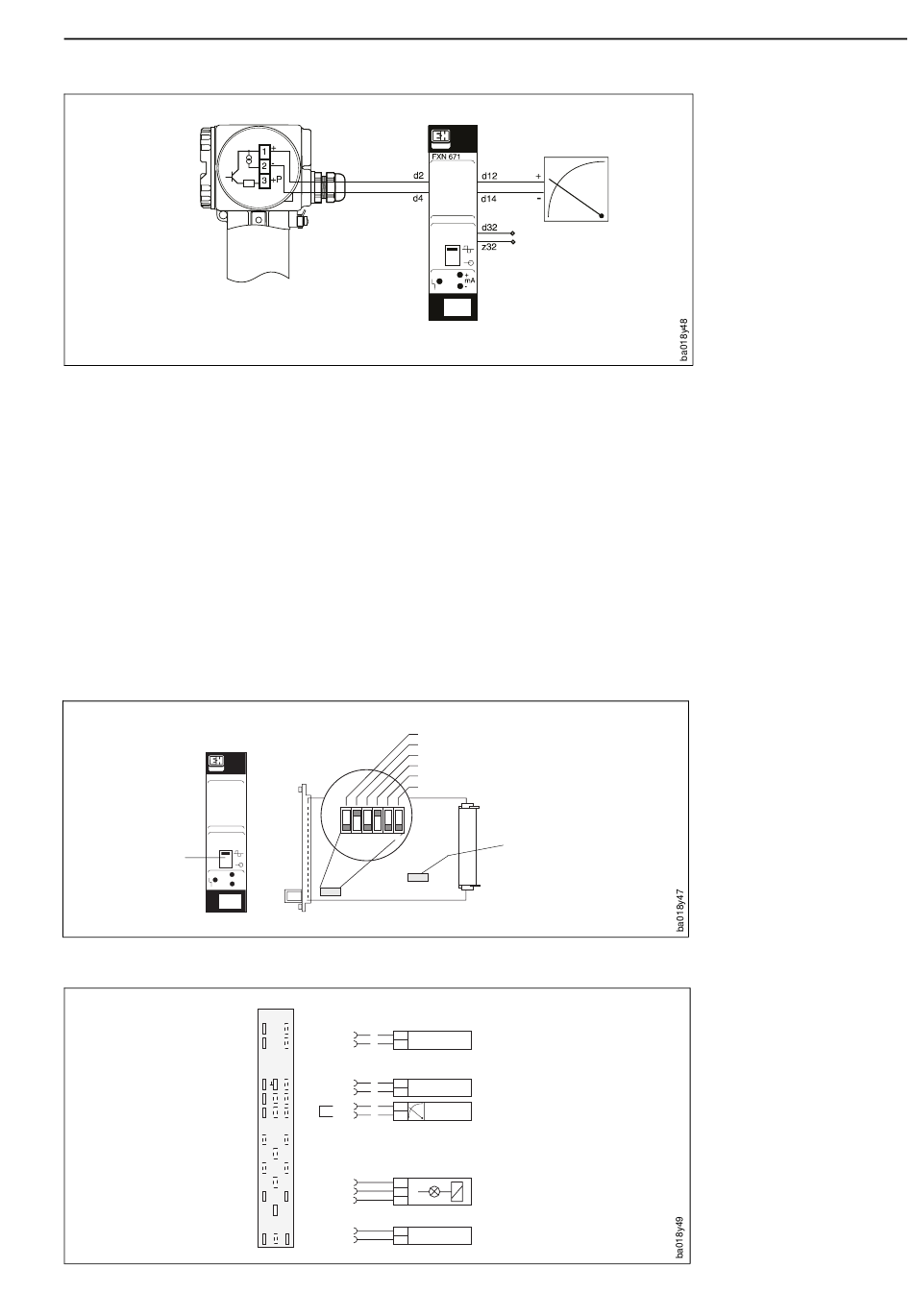

Abb. 30:
Funktionsprinzip des Meßum-
formerspeisegerätes FXN 671
Abb. 31:
Einstellungen am FXN 671
Abb. 32:
Anschlußbelegung Federleiste
FXN 671
51
