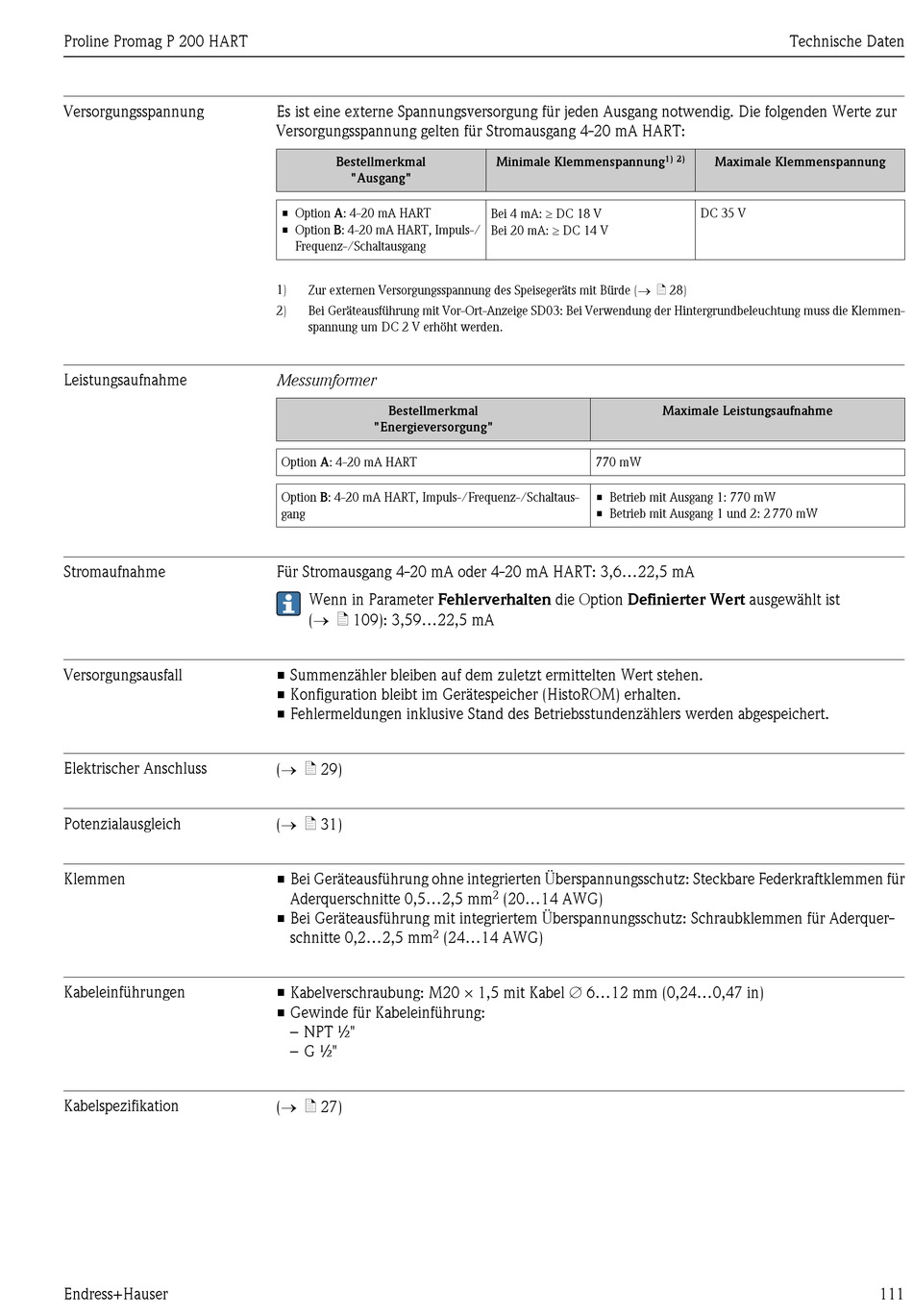

Proline Promag P 200 HART
Versorgungsspannung
Leistungsaufnahme
Stromaufnahme
Versorgungsausfall
Elektrischer Anschluss
Potenzialausgleich
Klemmen
Kabeleinführungen
Kabelspezifikation
Endress+Hauser
Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig. Die folgenden Werte zur
Versorgungsspannung gelten für Stromausgang 4-20 mA HART:
Bestellmerkmal
"Ausgang"
• Option A: 4-20 mA HART
• Option B: 4-20 mA HART, Impuls-/
Frequenz-/Schaltausgang
1)
Zur externen Versorgungsspannung des Speisegeräts mit Bürde (® ä 28)
2) Bei Geräteausführung mit Vor-Ort-Anzeige SD03: Bei Verwendung der Hintergrundbeleuchtung muss die Klemmen-
spannung um DC 2 V erhöht werden.
Messumformer
Bestellmerkmal
"Energieversorgung"
Option A: 4-20 mA HART
Option B: 4-20 mA HART, Impuls-/Frequenz-/Schaltaus-
gang
Für Stromausgang 4-20 mA oder 4-20 mA HART: 3,6...22,5 mA
Wenn in Parameter Fehlerverhalten die Option Definierter Wert ausgewählt ist
(® ä 109): 3,59...22,5 mA
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration bleibt im Gerätespeicher (HistoROM) erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.
(® ä 29)
(® ä 31)
• Bei Geräteausführung ohne integrierten Überspannungsschutz: Steckbare Federkraftklemmen für
Aderquerschnitte 0,5...2,5 mm
• Bei Geräteausführung mit integriertem Überspannungsschutz: Schraubklemmen für Aderquer-
2
schnitte 0,2...2,5 mm (24...14 AWG)
• Kabelverschraubung: M20 × 1,5 mit Kabel Æ 6...12 mm (0,24...0,47 in)
• Gewinde für Kabeleinführung:
– NPT ½"
– G ½"
(® ä 27)
Minimale Klemmenspannung
Bei 4 mA: ³ DC 18 V
Bei 20 mA: ³ DC 14 V
Maximale Leistungsaufnahme
770 mW
• Betrieb mit Ausgang 1: 770 mW
• Betrieb mit Ausgang 1 und 2: 2 770 mW
2 (20...14 AWG)
Technische Daten
1) 2) Maximale Klemmenspannung
DC 35 V
