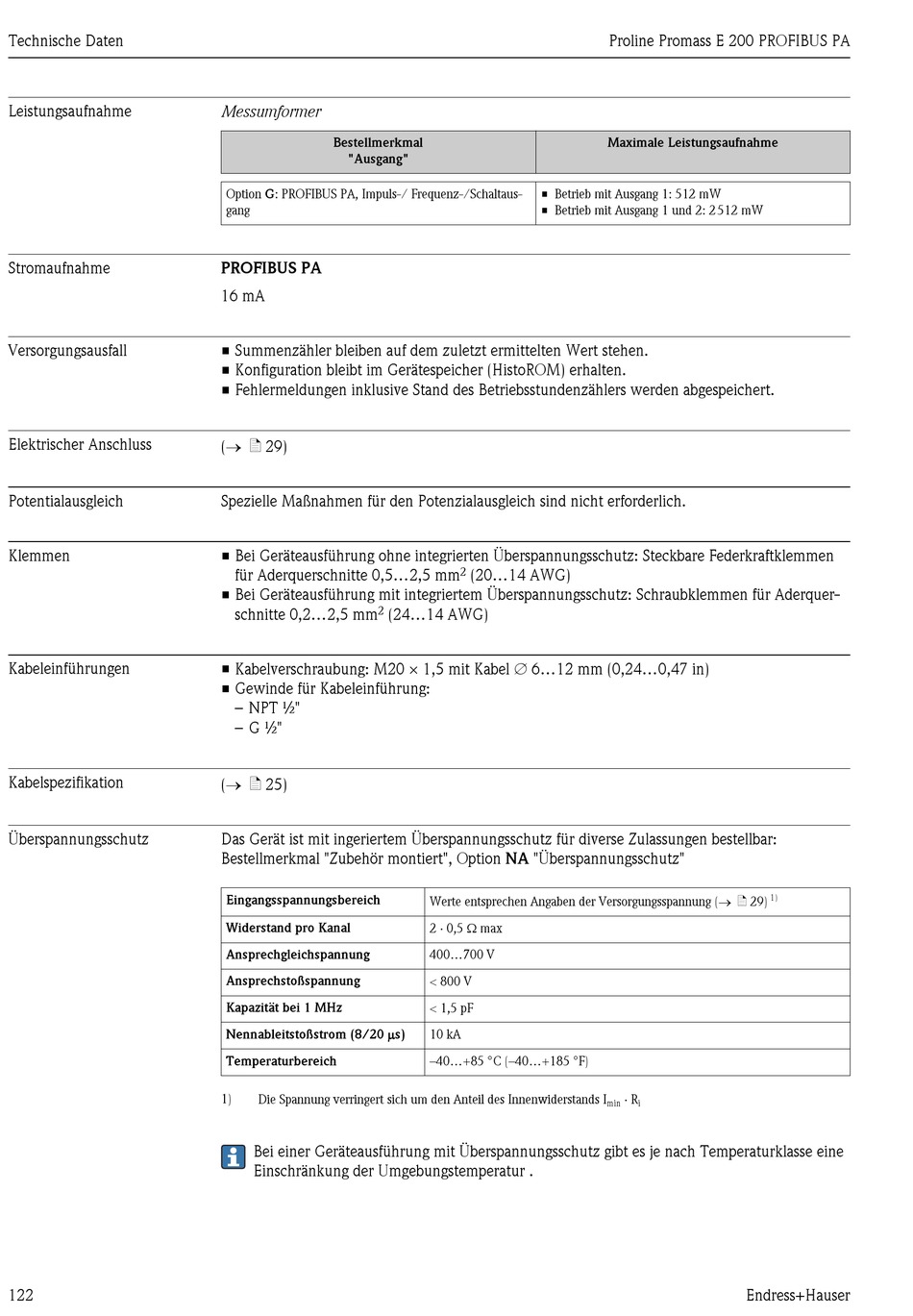

Technische Daten
Leistungsaufnahme
Stromaufnahme
Versorgungsausfall
Elektrischer Anschluss
Potentialausgleich
Klemmen
Kabeleinführungen
Kabelspezifikation
Überspannungsschutz
122
Messumformer
Bestellmerkmal
"Ausgang"
Option G: PROFIBUS PA, Impuls-/ Frequenz-/Schaltaus-
gang
PROFIBUS PA
16 mA
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration bleibt im Gerätespeicher (HistoROM) erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.
(® ä 29)
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
• Bei Geräteausführung ohne integrierten Überspannungsschutz: Steckbare Federkraftklemmen
für Aderquerschnitte 0,5...2,5 mm
• Bei Geräteausführung mit integriertem Überspannungsschutz: Schraubklemmen für Aderquer-
schnitte 0,2...2,5 mm 2 (24...14 AWG)
• Kabelverschraubung: M20 × 1,5 mit Kabel Æ 6...12 mm (0,24...0,47 in)
• Gewinde für Kabeleinführung:
– NPT ½"
– G ½"
(® ä 25)
Das Gerät ist mit ingeriertem Überspannungsschutz für diverse Zulassungen bestellbar:
Bestellmerkmal "Zubehör montiert", Option NA "Überspannungsschutz"
Eingangsspannungsbereich
Widerstand pro Kanal
Ansprechgleichspannung
Ansprechstoßspannung
Kapazität bei 1 MHz
Nennableitstoßstrom (8/20 ms)
Temperaturbereich
1) Die Spannung verringert sich um den Anteil des Innenwiderstands I
Bei einer Geräteausführung mit Überspannungsschutz gibt es je nach Temperaturklasse eine
Einschränkung der Umgebungstemperatur .
• Betrieb mit Ausgang 1: 512 mW
• Betrieb mit Ausgang 1 und 2: 2 512 mW
2 (20...14 AWG)
Werte entsprechen Angaben der Versorgungsspannung (® ä 29)
2 × 0,5 W max
400...700 V
< 800 V
< 1,5 pF
10 kA
–40...+85 °C (–40...+185 °F)
Proline Promass E 200 PROFIBUS PA
Maximale Leistungsaufnahme
1)
× R
min i
