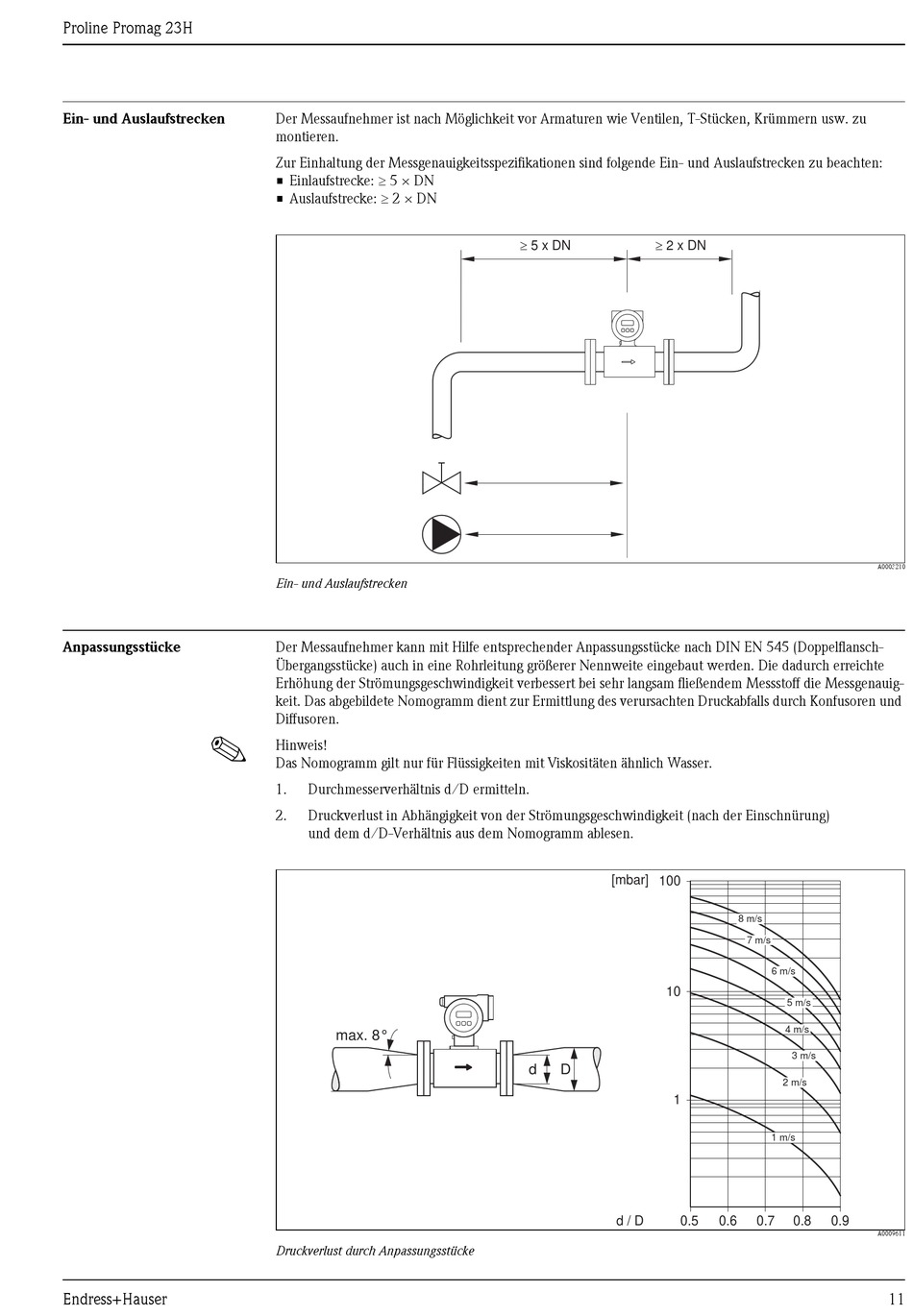

Proline Promag 23H
Ein- und Auslaufstrecken
Anpassungsstücke
!
Endress+Hauser
Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw. zu
montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und Auslaufstrecken zu beachten:
• Einlaufstrecke: 5 × DN
• Auslaufstrecke: 2 × DN
Ein- und Auslaufstrecken
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppelflansch-
Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch erreichte
Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem Messstoff die Messgenauig-
keit. Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren und
Diffusoren.
Hinweis!
Das Nomogramm gilt nur für Flüssigkeiten mit Viskositäten ähnlich Wasser.
1.
Durchmesserverhältnis d/D ermitteln.
2.
Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung)
und dem d/D-Verhältnis aus dem Nomogramm ablesen.
max. 8°
Druckverlust durch Anpassungsstücke
³
³ 2 x DN
5 x DN
[mbar]
100
10
d
D
1
d / D
0.5
A0003210
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.6
0.7
0.8
0.9
A0009611
11
