PROline Promag 23
!
Endress+Hauser
3.2.6
Anpassungsstücke
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach
(E) DIN EN 545 (Doppelflansch-Übergangsstücke) auch in eine Rohrleitung größerer
Nennweite eingebaut werden. Die dadurch erreichte Erhöhung der Strömungsge-
schwindigkeit verbessert bei sehr langsam fließendem Messstoff die Messgenauigkeit.
Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls
durch Konfusoren und Diffusoren:
Hinweis!
Das Nomogramm gilt nur für Flüssigkeiten mit Viskositäten ähnlich Wasser.
1.
Durchmesserverhältnis d/D ermitteln.
2.
Druckverlust in Abhängigkeit der Strömungsgeschwindigkeit (nach der Einschnü-
rung) und dem d/D-Verhältnis aus dem Nomogramm ablesen.

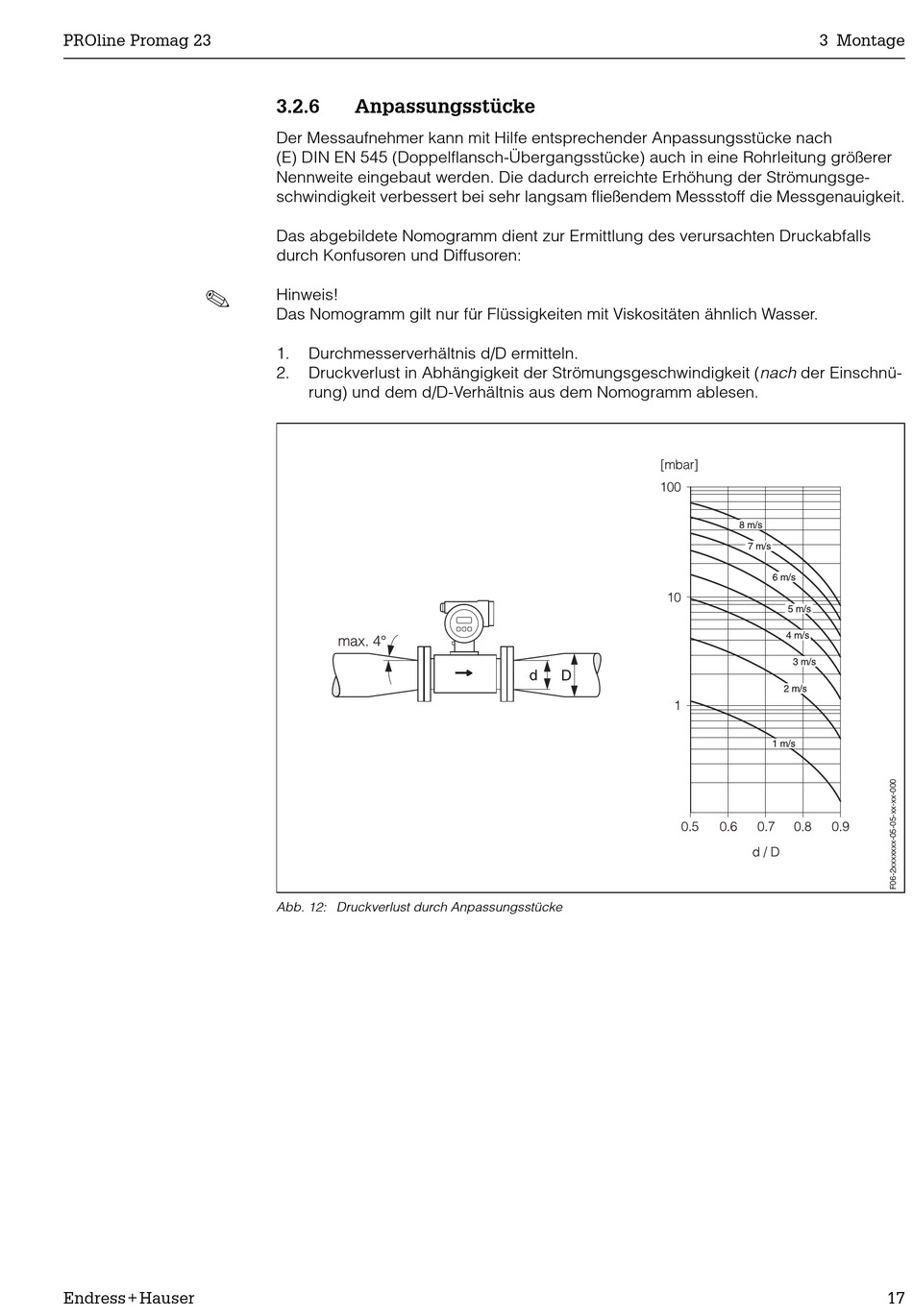

Abb. 12: Druckverlust durch Anpassungsstücke
3 Montage
17
