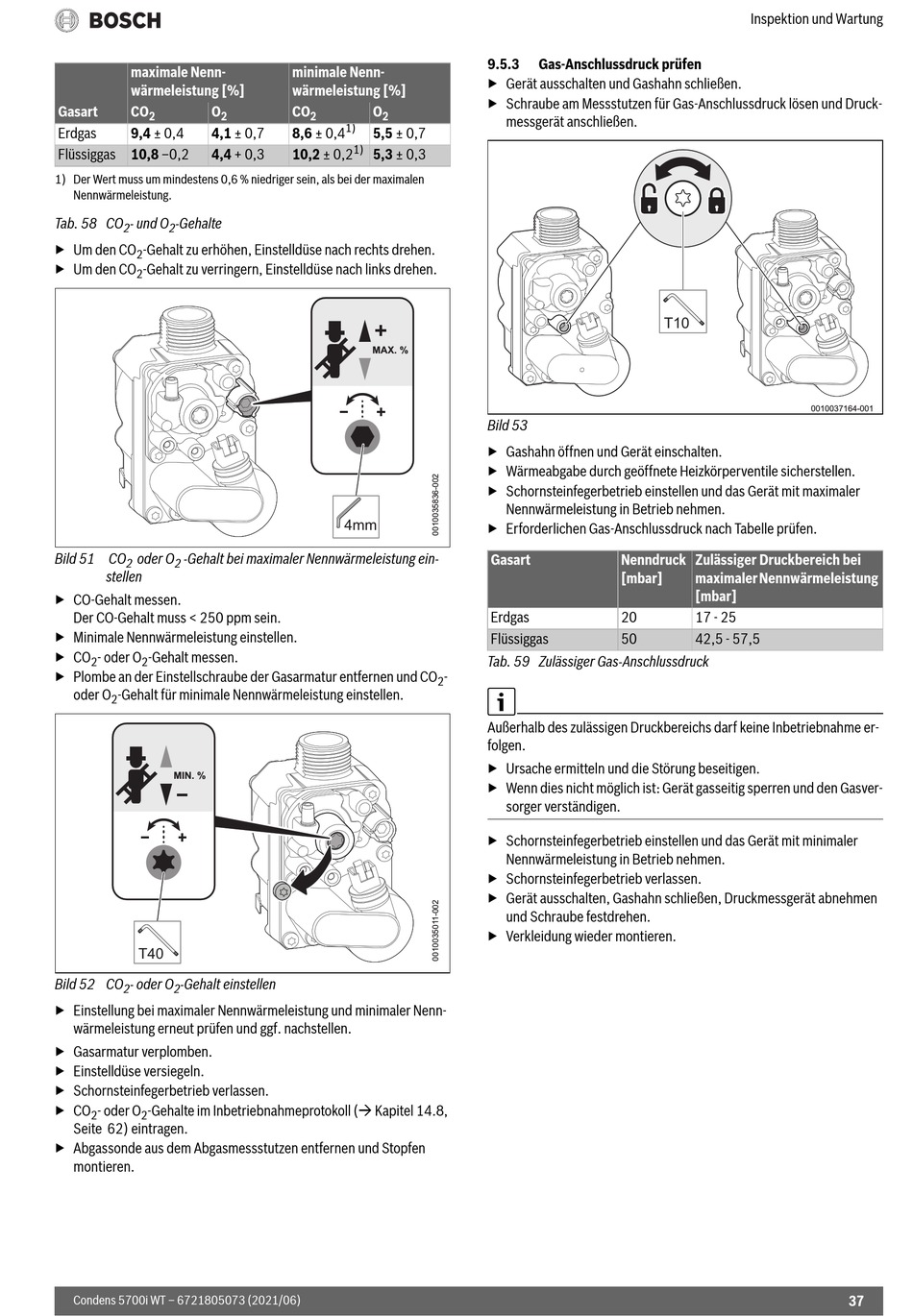

Gas-Anschlussdruck Prüfen - Bosch GC5700iWT 24/42 S 23 Installations- Und Wartungsanleitung

maximale Nenn-
wärmeleistung [%]
Gasart CO O
2 2
Erdgas 9,4 ± 0,4 4,1 ± 0,7
Flüssiggas 10,8 –0,2 4,4 + 0,3
1) Der Wert muss um mindestens 0,6 % niedriger sein, als bei der maximalen
Nennwärmeleistung.
Tab. 58 CO - und O -Gehalte
2 2
▶ Um den CO -Gehalt zu erhöhen, Einstelldüse nach rechts drehen.
2
▶ Um den CO -Gehalt zu verringern, Einstelldüse nach links drehen.
2
Bild 51 CO oder O -Gehalt bei maximaler Nennwärmeleistung ein-
2 2
stellen
▶ CO-Gehalt messen.
Der CO-Gehalt muss < 250 ppm sein.
▶ Minimale Nennwärmeleistung einstellen.
▶ CO - oder O -Gehalt messen.
2 2
▶ Plombe an der Einstellschraube der Gasarmatur entfernen und CO
oder O -Gehalt für minimale Nennwärmeleistung einstellen.
2
MIN. %
T40
Bild 52 CO - oder O -Gehalt einstellen
2 2
▶ Einstellung bei maximaler Nennwärmeleistung und minimaler Nenn-
wärmeleistung erneut prüfen und ggf. nachstellen.
▶ Gasarmatur verplomben.
▶ Einstelldüse versiegeln.
▶ Schornsteinfegerbetrieb verlassen.
▶ CO - oder O -Gehalte im Inbetriebnahmeprotokoll ( Kapitel 14.8,
2 2
Seite 62) eintragen.
▶ Abgassonde aus dem Abgasmessstutzen entfernen und Stopfen
montieren.
Condens 5700i WT – 6721805073 (2021/06)
minimale Nenn-
wärmeleistung [%]
CO O
2 2
1)
8,6 ± 0,4 5,5 ± 0,7
1)
10,2 ± 0,2 5,3 ± 0,3
MAX. %
4mm
-
2
9.5.3 Gas-Anschlussdruck prüfen
▶ Gerät ausschalten und Gashahn schließen.
▶ Schraube am Messstutzen für Gas-Anschlussdruck lösen und Druck-
messgerät anschließen.
Bild 53
▶ Gashahn öffnen und Gerät einschalten.
▶ Wärmeabgabe durch geöffnete Heizkörperventile sicherstellen.
▶ Schornsteinfegerbetrieb einstellen und das Gerät mit maximaler
Nennwärmeleistung in Betrieb nehmen.
▶ Erforderlichen Gas-Anschlussdruck nach Tabelle prüfen.
Gasart Nenndruck
[mbar]
Erdgas 20
Flüssiggas 50
Tab. 59 Zulässiger Gas-Anschlussdruck
Außerhalb des zulässigen Druckbereichs darf keine Inbetriebnahme er-
folgen.
▶ Ursache ermitteln und die Störung beseitigen.
▶ Wenn dies nicht möglich ist: Gerät gasseitig sperren und den Gasver-
sorger verständigen.
▶ Schornsteinfegerbetrieb einstellen und das Gerät mit minimaler
Nennwärmeleistung in Betrieb nehmen.
▶ Schornsteinfegerbetrieb verlassen.
▶ Gerät ausschalten, Gashahn schließen, Druckmessgerät abnehmen
und Schraube festdrehen.
▶ Verkleidung wieder montieren.
Inspektion und Wartung
T10
0010037164-001
Zulässiger Druckbereich bei
maximaler Nennwärmeleistung
[mbar]
17 - 25
42,5 - 57,5
37
