Bosch GC5700iWT 24/42 S 23 Installations- Und Wartungsanleitung Seite 7

1
≥ 50*
600
2

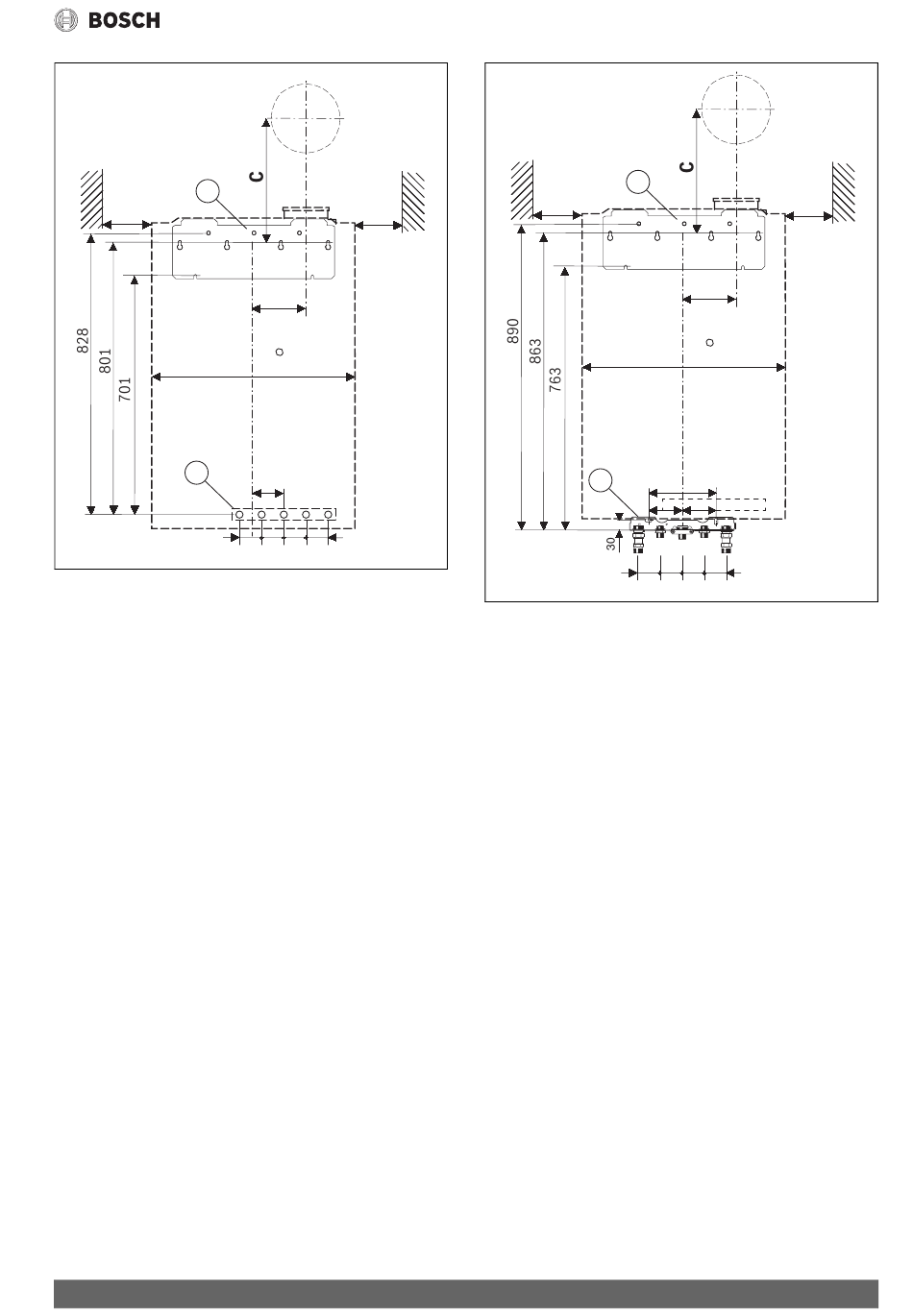

Bild 3 Frontansicht, horizontaler hydraulischer Anschluss(mm)
* Empfohlen 100 mm
[1] Aufhängeschiene
[2] Position der horizontalen Anschlüsse
C Position des Lochs für das Abgaszubehör
Condens 5700i WT – 6721805073 (2021/06)
≥ 50*
152
90
65 65 65 65
0010035387-001
1
≥ 50*
600
2
65 65 65 65
Bild 4 Frontansicht, vertikaler hydraulischer Anschluss(mm)
* Empfohlen 100 mm
[1] Aufhängeschiene
[2] Montageanschlussplatte (Zubehör)
C Position des Lochs für das Abgaszubehör
Angaben zum Produkt
≥ 50*
152
200
= =
0010037926-001
7
