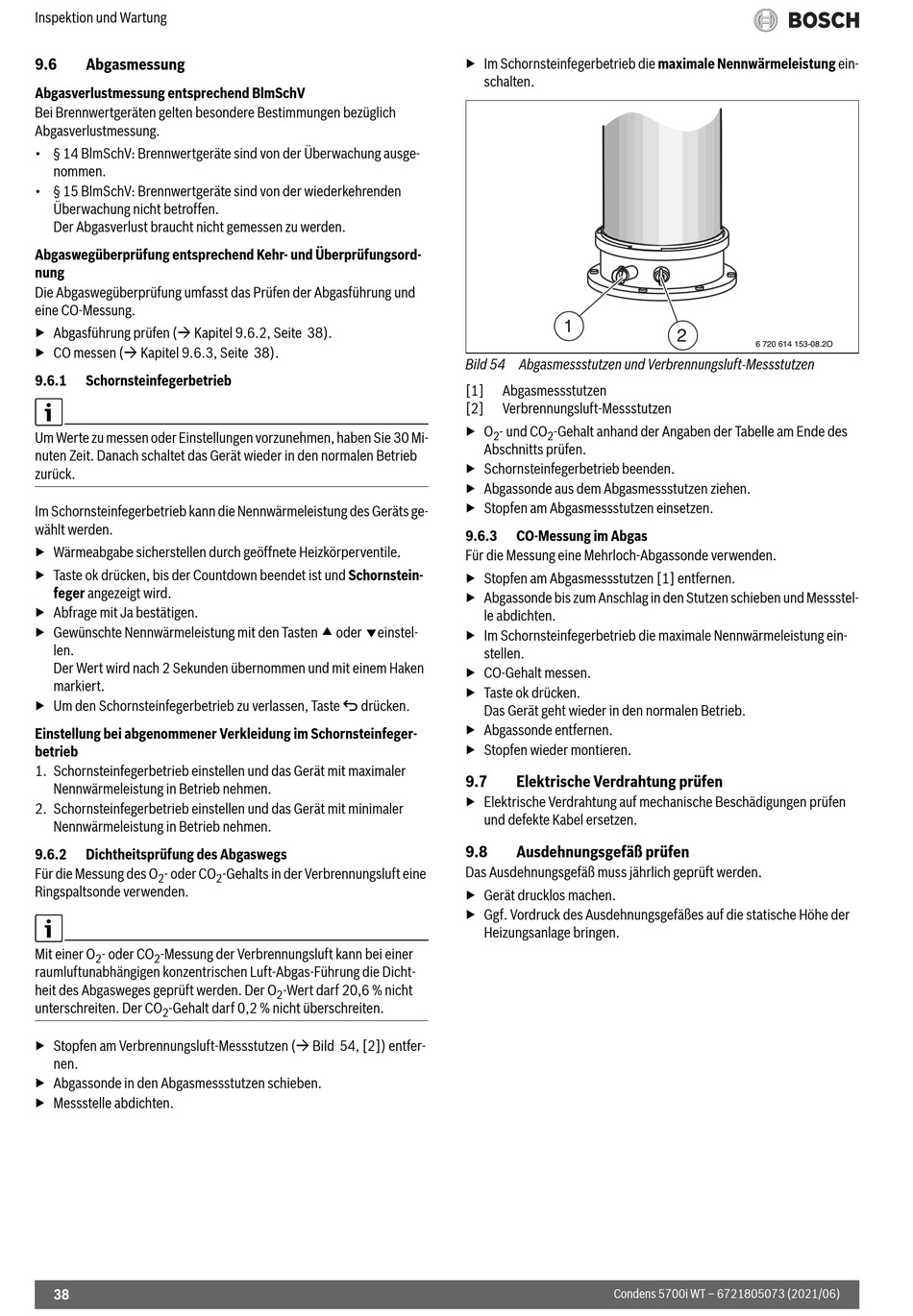

Abgasmessung; Schornsteinfegerbetrieb; Dichtheitsprüfung Des Abgaswegs; Co-Messung Im Abgas - Bosch GC5700iWT 24/42 S 23 Installations- Und Wartungsanleitung

Inspektion und Wartung
9.6

Abgasmessung

Abgasverlustmessung entsprechend BlmSchV
Bei Brennwertgeräten gelten besondere Bestimmungen bezüglich
Abgasverlustmessung.
• § 14 BlmSchV: Brennwertgeräte sind von der Überwachung ausge-
nommen.
• § 15 BlmSchV: Brennwertgeräte sind von der wiederkehrenden
Überwachung nicht betroffen.
Der Abgasverlust braucht nicht gemessen zu werden.
Abgaswegüberprüfung entsprechend Kehr- und Überprüfungsord-
nung
Die Abgaswegüberprüfung umfasst das Prüfen der Abgasführung und
eine CO-Messung.
▶ Abgasführung prüfen ( Kapitel 9.6.2, Seite 38).
▶ CO messen ( Kapitel 9.6.3, Seite 38).
9.6.1

Schornsteinfegerbetrieb

Um Werte zu messen oder Einstellungen vorzunehmen, haben Sie 30 Mi-
nuten Zeit. Danach schaltet das Gerät wieder in den normalen Betrieb
zurück.
Im Schornsteinfegerbetrieb kann die Nennwärmeleistung des Geräts ge-
wählt werden.
▶ Wärmeabgabe sicherstellen durch geöffnete Heizkörperventile.
▶ Taste ok drücken, bis der Countdown beendet ist und Schornstein-
feger angezeigt wird.
▶ Abfrage mit Ja bestätigen.
▶ Gewünschte Nennwärmeleistung mit den Tasten  oder einstel-
len.
Der Wert wird nach 2 Sekunden übernommen und mit einem Haken
markiert.
▶ Um den Schornsteinfegerbetrieb zu verlassen, Taste d drücken.
Einstellung bei abgenommener Verkleidung im Schornsteinfeger-
betrieb
1. Schornsteinfegerbetrieb einstellen und das Gerät mit maximaler
Nennwärmeleistung in Betrieb nehmen.
2. Schornsteinfegerbetrieb einstellen und das Gerät mit minimaler
Nennwärmeleistung in Betrieb nehmen.
9.6.2 Dichtheitsprüfung des Abgaswegs
Für die Messung des O - oder CO
2
Ringspaltsonde verwenden.
Mit einer O - oder CO -Messung der Verbrennungsluft kann bei einer
2 2
raumluftunabhängigen konzentrischen Luft-Abgas-Führung die Dicht-
heit des Abgasweges geprüft werden. Der O
unterschreiten. Der CO -Gehalt darf 0,2 % nicht überschreiten.
2
▶ Stopfen am Verbrennungsluft-Messstutzen ( Bild 54, [2]) entfer-
nen.
▶ Abgassonde in den Abgasmessstutzen schieben.
▶ Messstelle abdichten.
38
-Gehalts in der Verbrennungsluft eine
2
-Wert darf 20,6 % nicht
2
▶ Im Schornsteinfegerbetrieb die maximale Nennwärmeleistung ein-
schalten.
1
Bild 54 Abgasmessstutzen und Verbrennungsluft-Messstutzen
[1] Abgasmessstutzen
[2] Verbrennungsluft-Messstutzen
▶ O - und CO -Gehalt anhand der Angaben der Tabelle am Ende des
2 2
Abschnitts prüfen.
▶ Schornsteinfegerbetrieb beenden.
▶ Abgassonde aus dem Abgasmessstutzen ziehen.
▶ Stopfen am Abgasmessstutzen einsetzen.
9.6.3

CO-Messung im Abgas

Für die Messung eine Mehrloch-Abgassonde verwenden.
▶ Stopfen am Abgasmessstutzen [1] entfernen.
▶ Abgassonde bis zum Anschlag in den Stutzen schieben und Messstel-
le abdichten.
▶ Im Schornsteinfegerbetrieb die maximale Nennwärmeleistung ein-
stellen.
▶ CO-Gehalt messen.
▶ Taste ok drücken.
Das Gerät geht wieder in den normalen Betrieb.
▶ Abgassonde entfernen.
▶ Stopfen wieder montieren.
9.7 Elektrische Verdrahtung prüfen
▶ Elektrische Verdrahtung auf mechanische Beschädigungen prüfen
und defekte Kabel ersetzen.
9.8 Ausdehnungsgefäß prüfen
Das Ausdehnungsgefäß muss jährlich geprüft werden.
▶ Gerät drucklos machen.
▶ Ggf. Vordruck des Ausdehnungsgefäßes auf die statische Höhe der
Heizungsanlage bringen.
Condens 5700i WT – 6721805073 (2021/06)
2
6 720 614 153-08.2O
