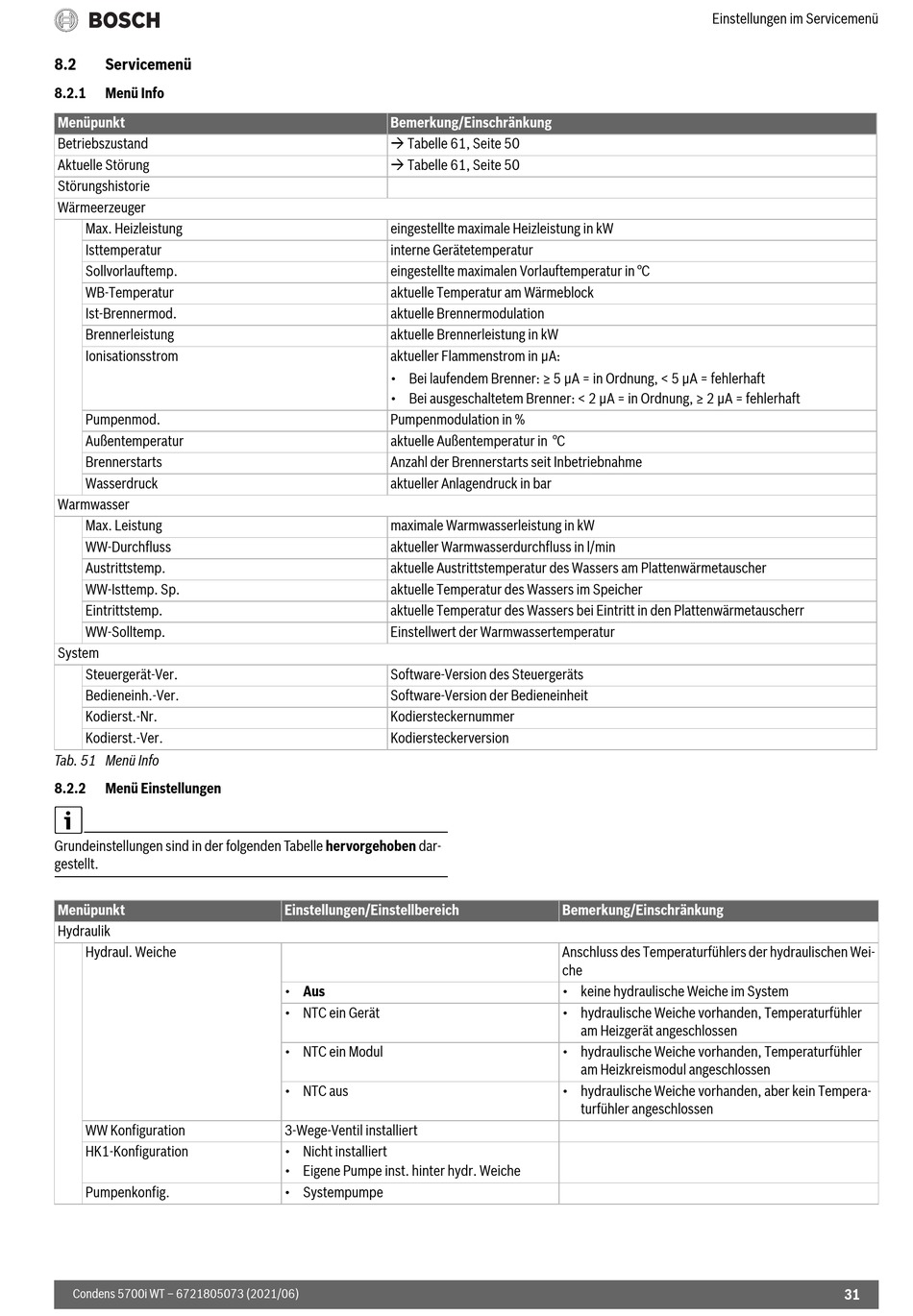

8.2 Servicemenü
8.2.1 Menü Info
Menüpunkt
Betriebszustand
Aktuelle Störung
Störungshistorie
Wärmeerzeuger
Max. Heizleistung
Isttemperatur
Sollvorlauftemp.
WB-Temperatur
Ist-Brennermod.
Brennerleistung
Ionisationsstrom
Pumpenmod.
Außentemperatur
Brennerstarts
Wasserdruck
Warmwasser
Max. Leistung
WW-Durchfluss
Austrittstemp.
WW-Isttemp. Sp.
Eintrittstemp.
WW-Solltemp.
System
Steuergerät-Ver.
Bedieneinh.-Ver.
Kodierst.-Nr.
Kodierst.-Ver.
Tab. 51 Menü Info
8.2.2 Menü Einstellungen
Grundeinstellungen sind in der folgenden Tabelle hervorgehoben dar-
gestellt.
Menüpunkt
Hydraulik
Hydraul. Weiche
WW Konfiguration
HK1-Konfiguration
Pumpenkonfig.
Condens 5700i WT – 6721805073 (2021/06)
Bemerkung/Einschränkung
 Tabelle 61, Seite 50
 Tabelle 61, Seite 50
eingestellte maximale Heizleistung in kW
interne Gerätetemperatur
eingestellte maximalen Vorlauftemperatur in °C
aktuelle Temperatur am Wärmeblock
aktuelle Brennermodulation
aktuelle Brennerleistung in kW
aktueller Flammenstrom in μA:
• Bei laufendem Brenner: ≥ 5 μA = in Ordnung, < 5 μA = fehlerhaft
• Bei ausgeschaltetem Brenner: < 2 μA = in Ordnung, ≥ 2 μA = fehlerhaft
Pumpenmodulation in %
aktuelle Außentemperatur in °C
Anzahl der Brennerstarts seit Inbetriebnahme
aktueller Anlagendruck in bar
maximale Warmwasserleistung in kW
aktueller Warmwasserdurchfluss in l/min
aktuelle Austrittstemperatur des Wassers am Plattenwärmetauscher
aktuelle Temperatur des Wassers im Speicher
aktuelle Temperatur des Wassers bei Eintritt in den Plattenwärmetauscherr
Einstellwert der Warmwassertemperatur
Software-Version des Steuergeräts
Software-Version der Bedieneinheit
Kodiersteckernummer
Kodiersteckerversion
Einstellungen/Einstellbereich
• Aus
• NTC ein Gerät
• NTC ein Modul
• NTC aus
3-Wege-Ventil installiert
• Nicht installiert
• Eigene Pumpe inst. hinter hydr. Weiche
• Systempumpe
Einstellungen im Servicemenü
Bemerkung/Einschränkung
Anschluss des Temperaturfühlers der hydraulischen Wei-
che
• keine hydraulische Weiche im System
• hydraulische Weiche vorhanden, Temperaturfühler
am Heizgerät angeschlossen
• hydraulische Weiche vorhanden, Temperaturfühler
am Heizkreismodul angeschlossen
• hydraulische Weiche vorhanden, aber kein Tempera-
turfühler angeschlossen
