Schlauch am Kondensatsiphon montieren
▶ Kondensatschlauch am Kondensatsiphon montieren.

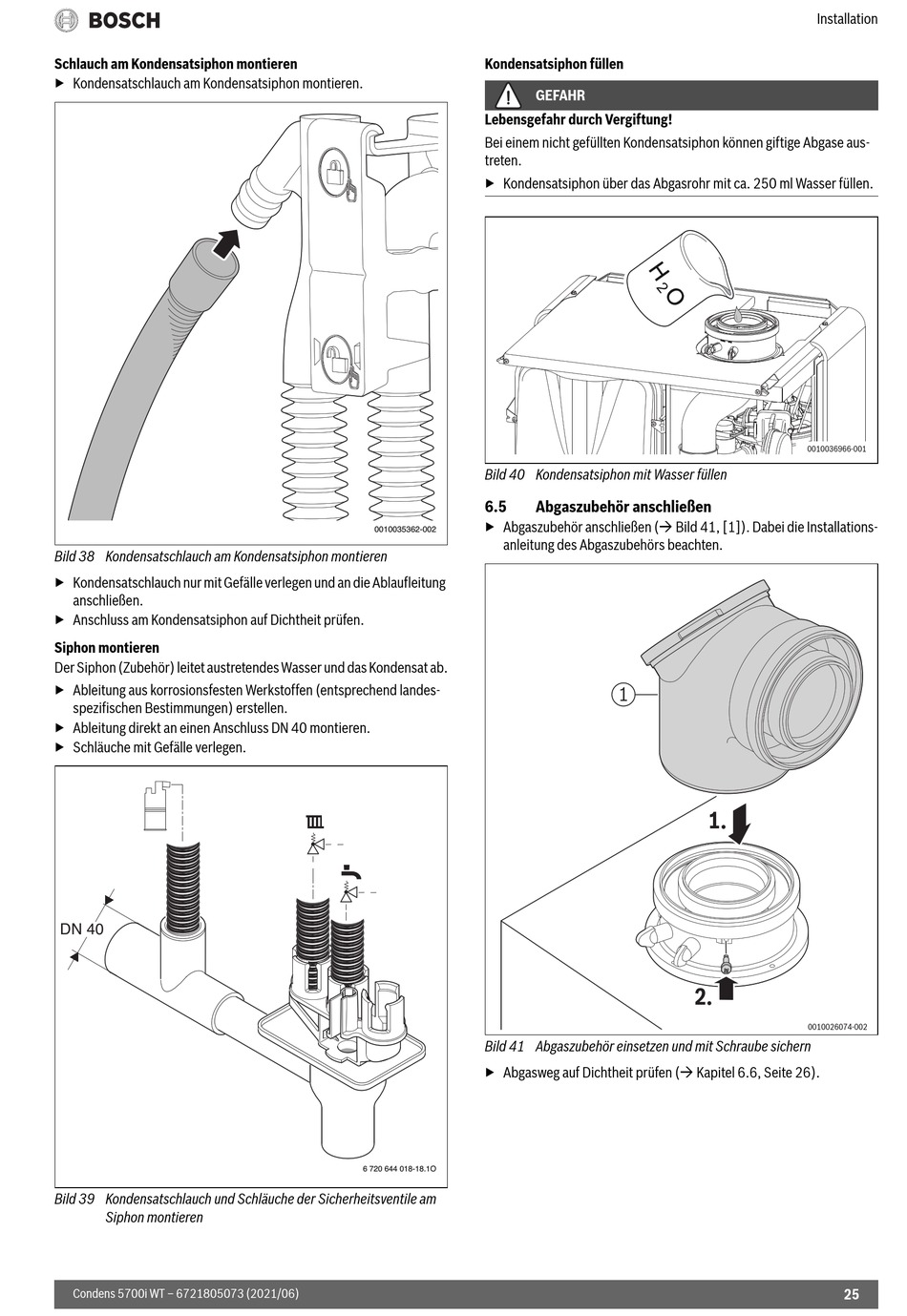

Bild 38 Kondensatschlauch am Kondensatsiphon montieren
▶ Kondensatschlauch nur mit Gefälle verlegen und an die Ablaufleitung
anschließen.
▶ Anschluss am Kondensatsiphon auf Dichtheit prüfen.
Siphon montieren
Der Siphon (Zubehör) leitet austretendes Wasser und das Kondensat ab.
▶ Ableitung aus korrosionsfesten Werkstoffen (entsprechend landes-
spezifischen Bestimmungen) erstellen.
▶ Ableitung direkt an einen Anschluss DN 40 montieren.
▶ Schläuche mit Gefälle verlegen.
DN 40
Bild 39 Kondensatschlauch und Schläuche der Sicherheitsventile am
Siphon montieren
Condens 5700i WT – 6721805073 (2021/06)
Kondensatsiphon füllen
Lebensgefahr durch Vergiftung!
Bei einem nicht gefüllten Kondensatsiphon können giftige Abgase aus-
treten.
▶ Kondensatsiphon über das Abgasrohr mit ca. 250 ml Wasser füllen.
Bild 40 Kondensatsiphon mit Wasser füllen
6.5
▶ Abgaszubehör anschließen ( Bild 41, [1]). Dabei die Installations-
0010035362-002
anleitung des Abgaszubehörs beachten.
Bild 41 Abgaszubehör einsetzen und mit Schraube sichern
▶ Abgasweg auf Dichtheit prüfen ( Kapitel 6.6, Seite 26).
