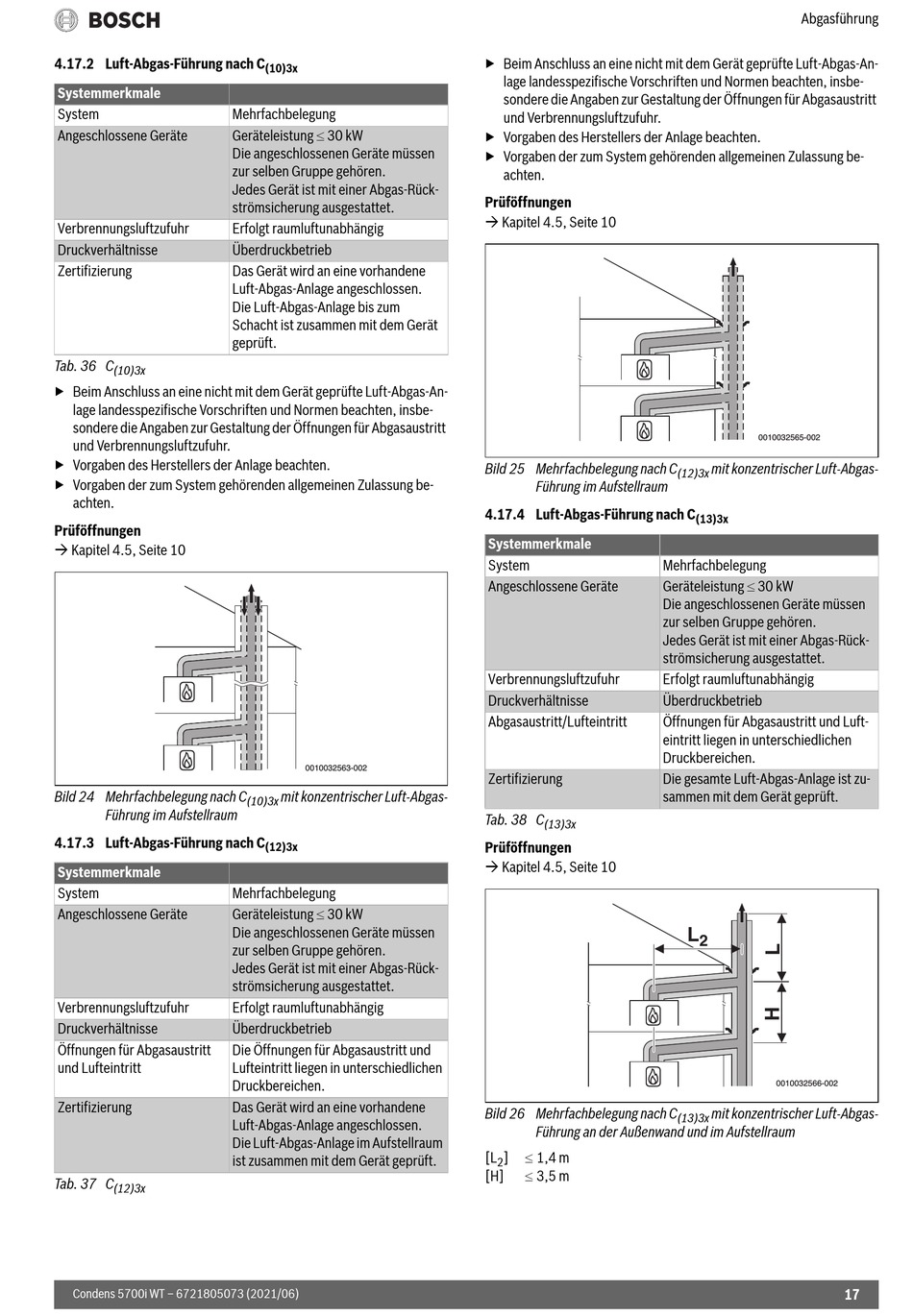

4.17.2 Luft-Abgas-Führung nach C
Systemmerkmale
System
Angeschlossene Geräte
Verbrennungsluftzufuhr
Druckverhältnisse
Zertifizierung
Tab. 36 C
(10)3x
▶ Beim Anschluss an eine nicht mit dem Gerät geprüfte Luft-Abgas-An-
lage landesspezifische Vorschriften und Normen beachten, insbe-
sondere die Angaben zur Gestaltung der Öffnungen für Abgasaustritt
und Verbrennungsluftzufuhr.
▶ Vorgaben des Herstellers der Anlage beachten.
▶ Vorgaben der zum System gehörenden allgemeinen Zulassung be-
achten.
Prüföffnungen
 Kapitel 4.5, Seite 10
Bild 24 Mehrfachbelegung nach C
Führung im Aufstellraum
4.17.3 Luft-Abgas-Führung nach C
Systemmerkmale
System
Angeschlossene Geräte
Verbrennungsluftzufuhr
Druckverhältnisse
Öffnungen für Abgasaustritt
und Lufteintritt
Zertifizierung
Tab. 37 C
(12)3x
Condens 5700i WT – 6721805073 (2021/06)
(10)3x
Mehrfachbelegung
Geräteleistung  30 kW
Die angeschlossenen Geräte müssen
zur selben Gruppe gehören.
Jedes Gerät ist mit einer Abgas-Rück-
strömsicherung ausgestattet.
Erfolgt raumluftunabhängig
Überdruckbetrieb
Das Gerät wird an eine vorhandene
Luft-Abgas-Anlage angeschlossen.
Die Luft-Abgas-Anlage bis zum
Schacht ist zusammen mit dem Gerät
geprüft.
0010032563-002
mit konzentrischer Luft-Abgas-
(10)3x
(12)3x
Mehrfachbelegung
Geräteleistung  30 kW
Die angeschlossenen Geräte müssen
zur selben Gruppe gehören.
Jedes Gerät ist mit einer Abgas-Rück-
strömsicherung ausgestattet.
Erfolgt raumluftunabhängig
Überdruckbetrieb
Die Öffnungen für Abgasaustritt und
Lufteintritt liegen in unterschiedlichen
Druckbereichen.
Das Gerät wird an eine vorhandene
Luft-Abgas-Anlage angeschlossen.
Die Luft-Abgas-Anlage im Aufstellraum
ist zusammen mit dem Gerät geprüft.
▶ Beim Anschluss an eine nicht mit dem Gerät geprüfte Luft-Abgas-An-
lage landesspezifische Vorschriften und Normen beachten, insbe-
sondere die Angaben zur Gestaltung der Öffnungen für Abgasaustritt
und Verbrennungsluftzufuhr.
▶ Vorgaben des Herstellers der Anlage beachten.
▶ Vorgaben der zum System gehörenden allgemeinen Zulassung be-
achten.
Prüföffnungen
 Kapitel 4.5, Seite 10
Bild 25 Mehrfachbelegung nach C
Führung im Aufstellraum
4.17.4 Luft-Abgas-Führung nach C
Systemmerkmale
System
Angeschlossene Geräte
Verbrennungsluftzufuhr
Druckverhältnisse
Abgasaustritt/Lufteintritt
Zertifizierung
Tab. 38 C
(13)3x
Prüföffnungen
 Kapitel 4.5, Seite 10
Bild 26 Mehrfachbelegung nach C
Führung an der Außenwand und im Aufstellraum
1,4 m
[L ]
2
3,5 m
[H]
Abgasführung
0010032565-002
mit konzentrischer Luft-Abgas-
(12)3x
(13)3x
Mehrfachbelegung
Geräteleistung  30 kW
Die angeschlossenen Geräte müssen
zur selben Gruppe gehören.
Jedes Gerät ist mit einer Abgas-Rück-
strömsicherung ausgestattet.
Erfolgt raumluftunabhängig
Überdruckbetrieb
Öffnungen für Abgasaustritt und Luft-
eintritt liegen in unterschiedlichen
Druckbereichen.
Die gesamte Luft-Abgas-Anlage ist zu-
sammen mit dem Gerät geprüft.
L
2
0010032566-002
mit konzentrischer Luft-Abgas-
(13)3x
