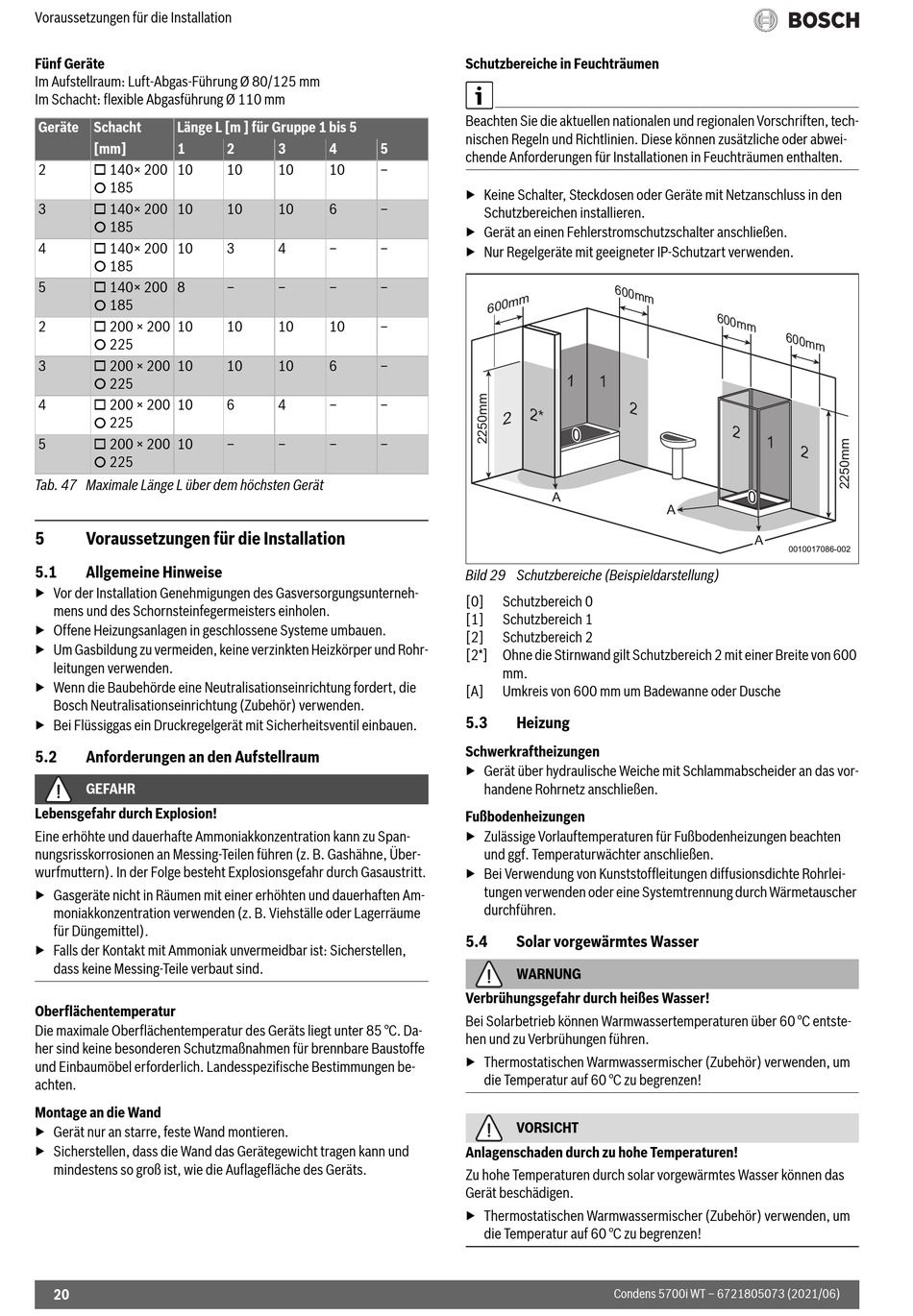

Voraussetzungen für die Installation
Fünf Geräte
Im Aufstellraum: Luft-Abgas-Führung Ø 80/125 mm
Im Schacht: flexible Abgasführung Ø 110 mm
Geräte Schacht Länge L [m ] für Gruppe 1 bis 5
[mm] 1
 140× 200
2 10
 185
 140× 200
3 10
 185
 140× 200
4 10
 185
 140× 200
5 8
 185
 200 × 200
2 10
 225
 200 × 200
3 10
 225
 200 × 200
4 10
 225
 200 × 200
5 10
 225
Tab. 47 Maximale Länge L über dem höchsten Gerät
5 Voraussetzungen für die Installation
5.1

Allgemeine Hinweise

▶ Vor der Installation Genehmigungen des Gasversorgungsunterneh-
mens und des Schornsteinfegermeisters einholen.
▶ Offene Heizungsanlagen in geschlossene Systeme umbauen.
▶ Um Gasbildung zu vermeiden, keine verzinkten Heizkörper und Rohr-
leitungen verwenden.
▶ Wenn die Baubehörde eine Neutralisationseinrichtung fordert, die
Bosch Neutralisationseinrichtung (Zubehör) verwenden.
▶ Bei Flüssiggas ein Druckregelgerät mit Sicherheitsventil einbauen.
5.2

Anforderungen an den Aufstellraum

GEFAHR
Lebensgefahr durch Explosion!
Eine erhöhte und dauerhafte Ammoniakkonzentration kann zu Span-
nungsrisskorrosionen an Messing-Teilen führen (z. B. Gashähne, Über-
wurfmuttern). In der Folge besteht Explosionsgefahr durch Gasaustritt.
▶ Gasgeräte nicht in Räumen mit einer erhöhten und dauerhaften Am-
moniakkonzentration verwenden (z. B. Viehställe oder Lagerräume
für Düngemittel).
▶ Falls der Kontakt mit Ammoniak unvermeidbar ist: Sicherstellen,
dass keine Messing-Teile verbaut sind.
Oberflächentemperatur
Die maximale Oberflächentemperatur des Geräts liegt unter 85 °C. Da-
her sind keine besonderen Schutzmaßnahmen für brennbare Baustoffe
und Einbaumöbel erforderlich. Landesspezifische Bestimmungen be-
achten.
Montage an die Wand
▶ Gerät nur an starre, feste Wand montieren.
▶ Sicherstellen, dass die Wand das Gerätegewicht tragen kann und
mindestens so groß ist, wie die Auflagefläche des Geräts.
20
2 3 4 5
10 10 10 ‒
10 10 6 ‒
3 4 ‒ ‒
‒ ‒ ‒ ‒
10 10 10 ‒
10 10 6 ‒
6 4 ‒ ‒
‒ ‒ ‒ ‒
Schutzbereiche in Feuchträumen
Beachten Sie die aktuellen nationalen und regionalen Vorschriften, tech-
nischen Regeln und Richtlinien. Diese können zusätzliche oder abwei-
chende Anforderungen für Installationen in Feuchträumen enthalten.
▶ Keine Schalter, Steckdosen oder Geräte mit Netzanschluss in den
Schutzbereichen installieren.
▶ Gerät an einen Fehlerstromschutzschalter anschließen.
▶ Nur Regelgeräte mit geeigneter IP-Schutzart verwenden.
m
6 0 0 m
A
Bild 29 Schutzbereiche (Beispieldarstellung)
[0] Schutzbereich 0
[1] Schutzbereich 1
[2] Schutzbereich 2
[2*] Ohne die Stirnwand gilt Schutzbereich 2 mit einer Breite von 600
mm.
[A] Umkreis von 600 mm um Badewanne oder Dusche
5.3

Heizung

Schwerkraftheizungen
▶ Gerät über hydraulische Weiche mit Schlammabscheider an das vor-
handene Rohrnetz anschließen.
Fußbodenheizungen
▶ Zulässige Vorlauftemperaturen für Fußbodenheizungen beachten
und ggf. Temperaturwächter anschließen.
▶ Bei Verwendung von Kunststoffleitungen diffusionsdichte Rohrlei-
tungen verwenden oder eine Systemtrennung durch Wärmetauscher
durchführen.
5.4 Solar vorgewärmtes Wasser
WARNUNG
Verbrühungsgefahr durch heißes Wasser!
Bei Solarbetrieb können Warmwassertemperaturen über 60 °C entste-
hen und zu Verbrühungen führen.
▶ Thermostatischen Warmwassermischer (Zubehör) verwenden, um
die Temperatur auf 60 °C zu begrenzen!
VORSICHT
Anlagenschaden durch zu hohe Temperaturen!
Zu hohe Temperaturen durch solar vorgewärmtes Wasser können das
Gerät beschädigen.
▶ Thermostatischen Warmwassermischer (Zubehör) verwenden, um
die Temperatur auf 60 °C zu begrenzen!
Condens 5700i WT – 6721805073 (2021/06)
A
A
0010017086-002
