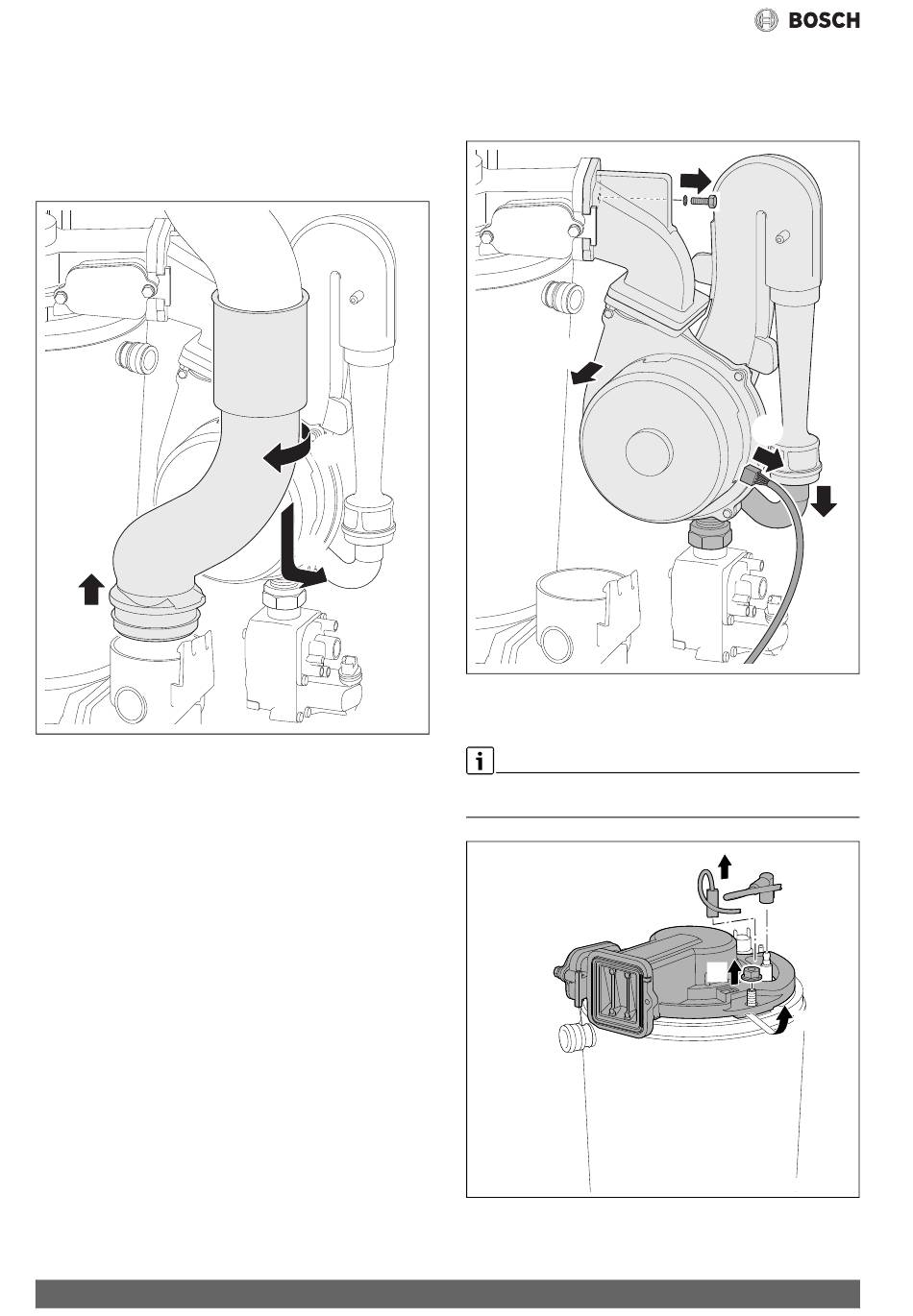

9.11 Elektroden prüfen und Wärmeblock reinigen
Für die Reinigung des Wärmeblocks das Zubehör Art.-Nr.
7 738 113 218, bestehend aus Bürste und Aushebewerkzeug, verwen-
den.
1. Abgasrohr nach oben schieben.
2. Abgasrohr ca. 120° drehen.
3. Abgasrohr nach unten schieben und abnehmen.
1.
Bild 57 Abgasrohr ausbauen
40
1. Stecker am Gebläse abziehen.
2. Gasschlauch von Venturidüse abbauen.
3. Schraube an der Mischeinrichtung ausbauen.
4. Gebläse mit Mischeinrichtung ausbauen.
2.
3.
Bild 58 Gebläse mit Mischeinrichtung ausbauen
▶ Kabel der Zünd- und Überwachungselektrode abziehen.
0010035944-001
▶ Brennerdeckel ausbauen.
Beim Zusammenbau des Brenners nach Abschluss der Wartung für eine
einwandfreie Dichtheit M8 Mutter bis zum Anschlag anziehen.
Bild 59 Brennerdeckel lösen
3.
4.
1.
2.
