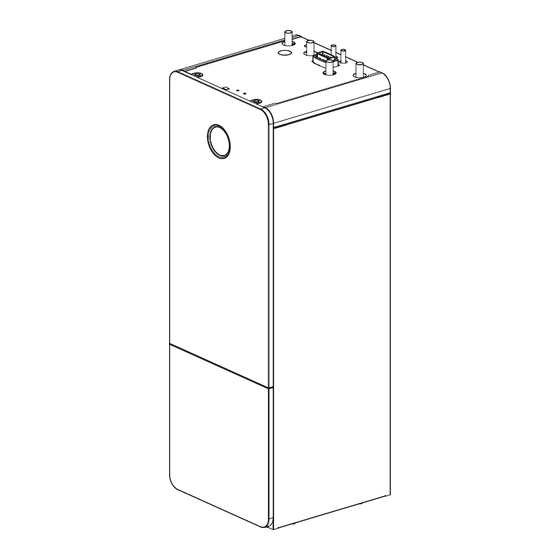

Bosch CS6800iAW 12 M Installationsanleitung
Vorschau ausblenden
Andere Handbücher für CS6800iAW 12 M:
- Installationsanleitung (48 Seiten) ,
- Installationsanleitung (48 Seiten)
Verwandte Anleitungen für Bosch CS6800iAW 12 M
Inhaltszusammenfassung für Bosch CS6800iAW 12 M

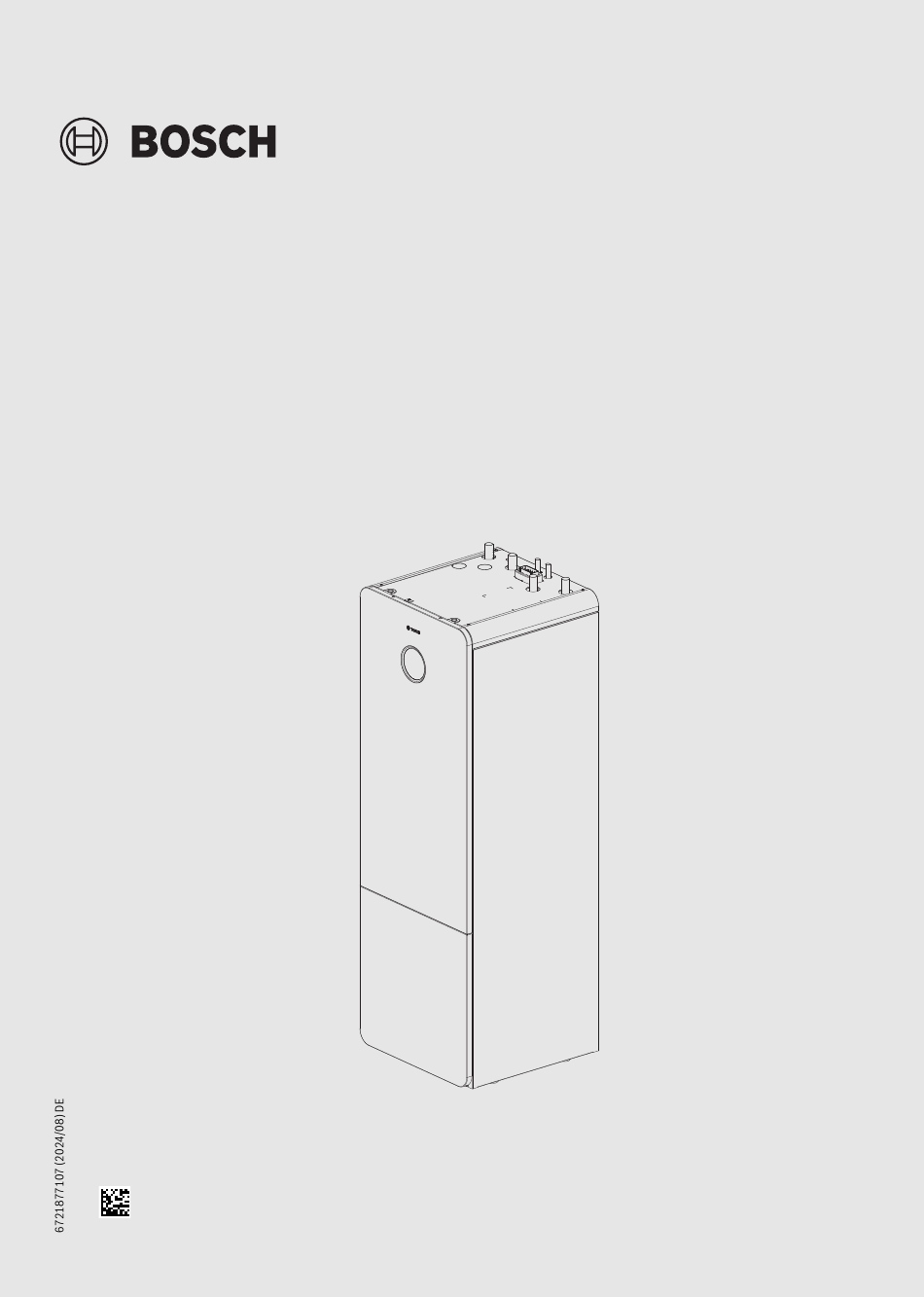

- Seite 1 Installationsanleitung Inneneinheit für Luft-/Wasserwärmepumpe Compress 6800i AW CS6800iAW 12 M 0010038628-001...
- Seite 2 Inhaltsverzeichnis Temperaturfühlermontage ..... . 23 Inhaltsverzeichnis Vorlauftemperaturfühler T0 ..... 23 Außentemperaturfühler T1 .
- Seite 3 Symbolerklärung und Sicherheitshinweise HInstallation, Inbetriebnahme und Service Symbolerklärung und Sicherheitshinweise Das Produkt nur durch unterwiesenes Personal installieren, in Betrieb nehmen und warten lassen. Symbolerklärung ▶ Nur Originalersatzteile verwenden. Warnhinweise HElektroarbeiten In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der Elektroarbeiten dürfen nur Fachkräfte für Elektroinstallationen ausfüh- Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt ren.
- Seite 4 Anbringen dieser Kennzeichnung vorsehen. Der vollständige Text der Konformitätserklärung ist im Internet verfüg- bar: www.bosch-homecomfort.de. Informationen zur Inneneinheit Die Inneneinheiten CS6800iAW 12 M sind für den Anschluss an AW OR- S und AW OR-T-Wärmepumpen vorgesehen. Compress 6800i AW – 6721877107 (2024/08)
- Seite 5 Angaben zum Produkt CS6800iAW 12 M verfügt über einen integrierten Zuheizer, einen Warmwasserspeicher und einen kleinen Pufferspeicher. _ > 50 Abmessungen und Mindestabstände Zwischen der Inneneinheit und anderen festen Installationen (Wände, Waschbecken usw.) ist ein Mindestabstand von 50 mm erforderlich. Die ideale Position ist an einer Außen- oder Zwischenwand.
- Seite 6 Angaben zum Produkt 514,5 422,1 386,5 217,8 152,3 86,8 0010038642-002 Bild 4 Abmessungen, Anschlüsse, Draufsicht Compress 6800i AW – 6721877107 (2024/08)
- Seite 7 Angaben zum Produkt Produktübersicht 0010038583-004 Bild 5 Produktübersicht, Vorderansicht und Draufsicht Manuelles Entlüftungsventil Entleerventil Warmwasserspeicher Elektrischer Zuheizer Entleerventil Heizwasser (CH) Pufferspeicher [10] Manuelles Entlüftungsventil Wärmeträgerpumpe PC0 [11] Ausdehnungsgefäß Manometer [12] Speicherladepumpe der Heizungsanlage PC1 Inspektionsöffnung [13] Typschild* Anode *Das Typschild der Inneneinheit befindet sich im Gerät. Es enthält Anga- ben zur Artikelnummer und Seriennummer sowie zum Fertigungsdatum des Geräts.
- Seite 8 Angaben zum Produkt Oberseite 0010038584-004 Bild 6 Produktübersicht – Draufsicht Vorschriften Vorlauf zur Heizungsanlage Anschluss für Warmwasseraustritt Folgende Richtlinien und Vorschriften einhalten: Anschluss für Kaltwassereintritt • Lokale Bestimmungen und Vorschriften des zuständigen Stromver- Ausgang Wärmeträgermedium (zur Wärmepumpe) sorgungsunternehmens sowie damit verbundene Sonderregeln Eingang Wärmeträgermedium (von der Wärmepumpe) •...
- Seite 9 Installationsvorbereitung Zubehöre Installationsvorbereitung 2.8.1 Erforderliche Anlagenkomponenten ▶ Anschlussrohre für Heizungsanlage und Kalt-/Warmwasser bis zum Die folgenden Komponenten sind nicht im Standardlieferumfang enthal- Installationsort der Inneneinheit verlegen. ten, werden jedoch für die Erstinbetriebnahme und den Betrieb der An- ▶ Mitgelieferte Stellfüße montieren und ausrichten, sodass die Innen- lage benötigt.
- Seite 10 Installationsvorbereitung Für Märkte außerhalb Deutschlands: ▶ Die Grenzwerte in Tabelle 2 dürfen nicht überschritten werden, auch wenn die nationalen Richtlinien höhere Grenzwerte vorsehen. Für Anlagen mit einem spezifischen Wasserinhalt > 40 l/kW, muss eine Wasseraufbereitung erfolgen. Sind mehrere Wärmeerzeuger vorhan- Wasserbeschaffen- Einheit Wert...
- Seite 11 Installationsvorbereitung Heizwasserzusätze T [°C] Ungeeignete Heizwasserzusätze können zu Schäden am Wärmeerzeu- ger und der Heizungsanlage oder einer Störung im Wärmeerzeuger oder der Warmwasserversorgung führen. Die Verwendung eines Heizwasserzusatzes, z. B. Korrosionsschutzmit- tel, ist nur zulässig, wenn der Hersteller des Heizwasserzusatzes dessen Eignung für alle Werkstoffe in der Heizungsanlage bescheinigt.
- Seite 12 Installation ▶ Gerät an den beiden Bügeln vorn und dem langen Bügel hinten anhe- Installation ben. VORSICHT Verletzungsgefahr! Während des Transports und der Installation besteht Quetschgefahr. Bei der Wartung können innen liegende Teile heiß werden. ▶ Installateure müssen beim Transport sowie bei der Installation und Wartung Handschuhe tragen.
- Seite 13 Installation ▶ Vor dem endgültigen Aufstellen des Geräts am Aufstellort die mit ei- nem Aufkleber markierte Schraube auf der Geräterückseite entfer- nen. Das ermöglicht die Demontage der Seitenwand. 0010048277-001 Bild 15 An der Inneneinheit befestigte Halterungen und Gurte HINWEIS Gefahr von Sachschäden! Die Metallhalterungen und die Holzteile sind nicht fest mit dem Gerät verbunden, sodass dieses beim Tragen verrutschen kann.
- Seite 14 Installation Frontplatten abnehmen Checkliste für die Installation Jede Wärmepumpeninstallation ist einzigartig. Die Checkliste unten ent- hält eine allgemeine Beschreibung des Installationsablaufs. 1. Einfüllventil montieren. 2. Rückschlagventil montieren (wenn der Kühlbetrieb genutzt werden soll). 3. Leckage-Ablaufschläuche montieren. 4. Wärmepumpe an die Inneneinheit anschließen. 5.
- Seite 15 Installation Installation des Zubehörs 4.6.1 Platzierung des Connect-Key Wenn die Schalttemperatur des Sicherheitsthermostats zu niedrig ein- gestellt wird oder der Thermostat zu nah an der Inneneinheit installiert ist, kann dies nach der Warmwasserladung zu einer vorübergehenden Informationen zum Connect-Key, zur WLAN-Verbindung, zur Verbin- Sperrung der Heizkreispumpe PC1 und der Wärmequellen führen.
- Seite 16 Installation 4.7.2 Montage des Kondensationsfühlers HINWEIS Sachschäden durch Feuchtigkeit! Ein Kühlbetrieb unterhalb des Taupunkts führt zum Niederschlag von Feuchtigkeit auf angrenzenden Materialien (Fußboden). ▶ Fußbodenheizungen nicht für den Kühlbetrieb unterhalb des Tau- punkts betreiben. ▶ Vorlauftemperatur korrekt einstellen. Kondensationsfühler werden an den Rohren der Heizungsanlage mon- tiert und senden ein Signal an die Bedieneinheit, sobald sie eine Konden- satbildung feststellen.
- Seite 17 2) Für Rohre zwischen Wärmepumpe und Inneneinheit. 3) Durchfluss von 15 l/min muss primärseitig gewährleistet werden. Tab. 5 Rohrabmessungen und maximale Rohrlängen (einfache Strecke) bei Anschluss der Wärmepumpe an die Inneneinheit CS6800iAW 12 M Compress 6800i AW – 6721877107 (2024/08)
- Seite 18 Hydraulischer Anschluss Inneneinheit an die Wärmepumpe anschließen ▶ Rücklaufleitung zur Wärmepumpe an den Wärmeträgerausgang an- schließen. Ventil (VC4) in dieser Leitung montieren. Einfüllventil ▶ Vorlaufleitung von der Wärmepumpe an den Wärmeträgereingang (VW2) am selben Anschluss an der Inneneinheit montieren. anschließen. Automatisches Entlüftungsventil (VL1) in dieser Lei- tung installieren.
- Seite 19 Hydraulischer Anschluss Inneneinheit an die Heizungsanlage anschließen 1. Ablaufschläuche von den Sicherheitsventilen zu einem frostge- schützten Ablauf führen. 2. Rücklaufleitung der Heizungsanlage anschließen. Partikelfilter (SC1) und Magnetit- oder Schlammabscheider in dieser Leitung installie- ren. 3. Vorlaufleitung der Heizungsanlage anschließen. Bild 22 Rückseite der Inneneinheit Ablaufschlauch 0010038735-005 Bild 21 Heizungsanlagenanschlüsse der Inneneinheit...
- Seite 20 Hydraulischer Anschluss Inneneinheit an Trinkwasseranschluss anschließen Wärmepumpe, Inneneinheit und Heizungsanlage befüllen WARNUNG HINWEIS Anlagenschäden! Anlagenschäden beim Einschalten der Anlage ohne Wasser. Wenn das Sicherheitsventil nicht einwandfrei funktioniert, kann der Druck in der Anlage zu hoch werden. Das Einschalten der Anlage ohne Wasser kann zu Anlagenschäden füh- ren.
- Seite 21 Hydraulischer Anschluss Schritt 2: Heizungsanlage und Mikro-Pufferspeicher befüllen 11.Ablaufschlauch jetzt an das Entleerventil VC2 der Heizungsanlage anschließen. 12.Partikelfilter SC1, Entleerventil VC2 und Einfüllventil VW2 öffnen, um die Heizungsanlage zu befüllen. 13.Befüllvorgang fortsetzen, bis aus dem Schlauch am Abfluss nur noch Wasser austritt.
- Seite 22 Elektrischer Anschluss Zum Verlängern von Temperaturfühlerkabeln die Leiterdurchmesser aus Elektrischer Anschluss dem Kabelplan verwenden ( Kapitel 6.9.1). Sicherheitshinweise CAN-BUS HLebensgefahr durch Stromschlag HINWEIS Die Spannungsversorgung des Geräts muss auf sichere Art und Weise Anlagenschäden bei Verwechslung der 24-VDC- und der CAN-BUS- unterbrochen werden können.
- Seite 23 Elektrischer Anschluss Vorlauftemperaturfühler T0 Der Fühler ist werkseitig in der Inneneinheit montiert. Das CAN-BUS-Kabel besteht aus zwei verdrillten Aderpaaren. Vcc und Außentemperaturfühler T1 GND ist ein Paar, H und L ist das zweite Paar. Die maximale Abmante- Das Kabel zum Außentemperaturfühler muss die folgenden Mindestan- lungslänge für alle Kabel beträgt 120 mm.
- Seite 24 Elektrischer Anschluss Externe Eingänge 6.9.2 Kabelführungen in der Inneneinheit 1. Abdeckung des Klemmenkastens entfernen. HINWEIS 2. Kabel von den Kabeleinführungen zum Klemmenkasten führen: Beschädigung durch unsachgemäßen Anschluss! – Anschlusskabel über die Kabelverschraubungen auf der Rücksei- te durch die Wellschläuche führen. Eine Verlängerungsschnur Für andere Spannungen oder Stromstärken vorgesehene Anschlüsse verwenden.
- Seite 25 Elektrischer Anschluss 0010040487-003 0010041510-004 Bild 32 Anordnung der Komponenten im Klemmenkasten Bild 31 Kabeldurchführungen zum Klemmenkasten Schmelzsicherung für die externen Zirkulationspumpen PW2 und CAN-BUS-Kabel Typ: Sicherungseinsatz 250 V; 5x20 mm; 5 A, träge (T) I1-I4: Externe Eingänge Relais: Ausgänge für PW2 und PK2 T1: Außentemperaturfühler Schütze zum Schalten des Zuheizers MD1: Kondensationsfühler (Zubehör für Kühlbetrieb)
- Seite 26 Elektrischer Anschluss 6.9.3 Klemmenbelegung im Klemmenkasten, ein Netzkabel Hinweis für Deutschland: Wenn bei einem Anschluss die EVU-Sperre und SG keine Rolle spielen, kann die Inneneinheit über ein einzelnes Netzkabel versorgt werden. Dabei die Brückenanordnung beachten. 0010041530-004 Bild 33 Elektrische Anschlüsse ohne EVU-Sperre 400 V ~3 N, Eingang zur Inneneinheit (Zuheizer) Compress 6800i AW –...
- Seite 27 Elektrischer Anschluss 6.9.4 Klemmenbelegung im Klemmenkasten Die Brückenanordnung beachten. 0010049841-001 Bild 34 Elektrischer Anschluss, einphasig, nur 3 kW 230V ~1N, Eingang zur Inneneinheit (Zuheizer) Compress 6800i AW – 6721877107 (2024/08)
- Seite 28 Elektrischer Anschluss 6.9.5 Klemmenbelegung im Klemmenkasten für EVU-Sperre/SG, zwei Netzkabel Wenn ein Anschluss mit EVU-Sperre und SG ausgeführt wird, benötigt die Inneneinheit ein separates Netzkabel. Der Anschluss erfolgt in die- sem Fall an den Hausanschluss. Dabei die Brückenanordnung beachten. 0010040243-007 Bild 35 Elektrische Anschlüsse mit EVU-Sperre 400 V ~3 N, Eingang zur Inneneinheit (Zuheizer) 230 V ~1 N, Eingang zur Inneneinheit (Bedieneinheit)
- Seite 29 Elektrischer Anschluss 6.9.6 Klemmenbelegung im Klemmenkasten für Zubehör 0010041833-002 Bild 36 Elektrische Anschlüsse für Zubehör 230 V ~1 N, Relaisausgang zur Zirkulationspumpe PW2, Warm- wasserzirkulation 230 V ~1 N, Relaisausgang PK2, Kühlsaison Compress 6800i AW – 6721877107 (2024/08)
- Seite 30 Elektrischer Anschluss 6.9.7 Anschlüsse am XCU-THH (XCU HY)-Modul ϑ ϑ ϑ CAN-Bus To ODU EMS-Bus 0010040240-004 Bild 37 Anschlüsse XCU-THH (XCU HY) [I1] Externer Eingang 1: EVU- Sperre [I2] Externer Eingang 2: Warmwasser oder Heizungsblock [I3] Externer Eingang 3: Überhitzungsschutz für Heizkreis (Sicher- heitsthermostat) [I4] Externer Eingang 4: Smart Grid (SG)/Photovoltaik (PV) [MD1]Kondensationsfühler (Zubehör für Kühlbetrieb)
- Seite 31 Elektrischer Anschluss 6.9.8 Elektrischer Anschluss EVU-Sperre und Smart Grid EVU- und SG-Funktionen Das EVU-Relais mit 3 Hauptausgängen und 1 Hilfsausgang muss entspre- • Extern 1 = Ein EVU-Sperrzeit. Alle Wärmequellen chend der Heizleistung des Zuheizers dimensioniert sein. Das Relais (Wärmepumpe und •...
- Seite 32 Elektrischer Anschluss Anschlussplan für EVU-Sperre/SG 6 720 810 940-05.2I Bild 39 Anschlussplan für EVU-Sperre/SG Tarifsteuerung Externer Eingang 1 Externer Eingang 4 Bedieneinheit Status 1, Standby EVU-Funktion = 1 SG-Funktion = 0 Status 2, Normalbetrieb EVU-Funktion = 0 SG-Funktion = 0 Status 3, Temperaturanhebung Heizkreis EVU-Funktion = 0 SG-Funktion = 1...
- Seite 33 Elektrischer Anschluss Empfohlene Lösung (Softwareabschaltung auf Basis des SG-Signals) 0010046244-002 Bild 40 Empfohlene Lösung Stromversorgung • ** Der Schaltkontakt des Relais, das an den beiden Klemmen [I13] Stromzähler Wärmepumpe, Niedertarif und [I16] des XCU-THH (XCU HY)-Moduls angeschlossen wird, muss Elektrische Anschlüsse Inneneinheit, Niedertarif für 3,3V und 1 mA ausgelegt sein.
- Seite 34 Elektrischer Anschluss Alternative Lösung für EVU-Sperre (Hardwareabschaltung) 0010044855-002 Bild 41 Alternative Lösung Stromversorgung • * Das Relais muss für die Leistung der Wärmepumpe und des elektri- Stromzähler Wärmepumpe, Niedertarif schen Zuheizers ausgelegt sein. Das Relais muss vom Installateur Elektrische Anschlüsse Inneneinheit, Niedertarif oder vom Energieversorgungsunternehmen bereitgestellt werden.
- Seite 35 Inbetriebnahme Checkliste für die Inbetriebnahme Inbetriebnahme HINWEIS WARNUNG Das Einschalten der Anlage ohne Wasser führt zu Anlagenschäden. Sachschäden durch Frosteinwirkung! Beim Einschalten der Anlage ohne Wasser überhitzen Komponenten der Die Heizung bzw. der Zuheizer können durch Frost zerstört werden. Heizungsanlage. ▶...
- Seite 36 Inbetriebnahme Erstinbetriebnahme des Bedienfelds Menüpunkt Beschreibung Wenn das Bedienfeld erstmalig an die Spannungsversorgung ange- Einbausituation Art des Hauses für die Installation der Anlage aus- schlossen wird, startet ein Konfigurationsassistent. Wenn der Assistent wählen. Dies hat Einfluss auf die Anzeige von "Away"- abgeschlossen ist, können Sie wählen, ob Sie zum Startmenü...
- Seite 37 Inbetriebnahme Menüpunkt Beschreibung Gesamt- 1,5 Minuten Auslegungstem- Auslegungstemperatur für den Vorlauf von dauer peratur HK1 Heizkreis 1 einstellen und bestätigen. Die Ausle- Dauer (s) 15 gungstemperatur ist die gewünschte Vorlauftempe- ratur bei der gegebenen Mindestaußentemperatur. Heizkörper / Konvektoren (100 %) [Weiter] auswählen, um mit der Konfiguration fortzu- fahren -oder-...
- Seite 38 Inbetriebnahme Funktionstest Der Kompressor wird vor dem Starten vorgewärmt. Dies kann je nach Außenlufttemperatur bis zu 30 Minuten dauern. Die Voraussetzung für den Anlauf ist, dass die Kompressortemperatur (TR1) 20 K über der Zu- lufttemperatur (TL2) und 20 K unter der Vorlauftemperatur von der Wär- mepumpe (TC3) liegt.
- Seite 39 Wartung Siebreinigung Wartung ▶ Ventil schließen (1). ▶ Deckel (2) abschrauben (manuell). GEFAHR ▶ Sieb entnehmen und unter fließendem Wasser oder mit Druckluft rei- Stromschlaggefahr! nigen. ▶ Vor Arbeiten an der Elektrik muss die Hauptstromversorgung ausge- ▶ Magnet am Deckel (3) auf anhaftende Verunreinigungen überprüfen schaltet werden.
- Seite 40 Wartung Magnesiumanode prüfen Wird die Magnesium-Anode nicht fachgerecht gewartet, erlischt die Ga- rantie des Speichers. Wenn Die Anode sehr schnell verbraucht wird, eventuell stattdessen eine Fremdstromanode verwenden (Zubehör). Die Magnesium-Anode ist eine Opferanode, die sich durch den Betrieb des Speichers verbraucht. Bei isoliert montierten Magnesiumanoden zusätzlich möglichst jährlich den Schutzstrom mit dem Anodenprüfer messen (, Abb.
- Seite 41 Umweltschutz und Entsorgung Entleeren des Gerätes Umweltschutz und Entsorgung HINWEIS Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns Sachschaden durch Unterdruck! gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- Beim Ablassen des Wassers aus dem Gerät kann ein Unterdruck entste- den strikt eingehalten.
- Seite 42 Technische Informationen und Protokolle Technische Informationen und Protokolle 10.1 Technische Daten Einheit Elektrische Informationen Nennspannung 230 1N~50 Hz 400 3N~50 Hz Kapitel 6.9.1 Sicherungsklasse B Zuheizer in Stufen 3/6/9 Netzanschlussleistung nach §14a EnWG Warmwasser Volumen des Warmwasserspeichers 170,7 Max. zulässiger Betriebsdruck im Warmwasserkreis kPa/bar 1000/10 Anschluss...
- Seite 43 Technische Informationen und Protokolle 10.2 Systemlösungen Das Produkt darf nur entsprechend den offiziellen Systemlösungen des Herstellers installiert werden. Davon abweichende Systemlösungen sind nicht zulässig. Aus einer unzulässigen Installation resultierende Schäden und Probleme sind von der Haftung ausgeschlossen. 10.2.1 Erläuterungen zu den Systemlösungen Allgemein XCU-THH (XCU Installationsmodul in Wärmepumpenmodul integ-...
- Seite 44 Technische Informationen und Protokolle 10.2.2 Heizkreis ohne Mischer 0010038887-007 Bild 46 Tower Inneneinheit, Wärmepumpe (ODU), ein ungemischter Heizkreis In der Inneneinheit montiert An der Wand montiert Rückschlagventil: Ein Rückschlagventil muss eingebaut werden, wenn der Kühlbetrieb genutzt werden soll (siehe Kapitel Erforder- liches Zubehör in ...
- Seite 45 Technische Informationen und Protokolle 10.2.3 Symbolerklärung Symbol Bezeichnung Symbol Bezeichnung Symbol Bezeichnung Rohrleitungen/elektrische Leitungen Vorlauf - Heizung/Solar Rücklauf Sole Warmwasserzirkulation Rücklauf - Heizung/Solar Trinkwasser Elektrische Verdrahtung Vorlauf Sole Warmwasser Elektrische Verdrahtung mit Unter- brechung Stellglieder/Ventile/Temperaturfühler/Pumpen Ventil Differenzdruckregler Pumpe Revisionsbypass Sicherheitsventil Rückschlagklappe Strangregulierventil Sicherheitsgruppe...
- Seite 46 Technische Informationen und Protokolle 10.2.4 Leistungsdiagramme für Pumpen [l/min] 0010046619-001 Bild 47 Leistungsdiagramm für Pumpe PC1 Compress 6800i AW – 6721877107 (2024/08)
- Seite 47 Technische Informationen und Protokolle 10.3 Schaltplan 10.3.1 Schaltplan XCU-THH (XCU HY)-Modul ϑ ϑ ϑ ϑ ϑ ϑ ϑ ϑ ϑ ϑ PC0/PC1 Service Supply 0010038885-006 Bild 48 Schaltplan XCU-THH (XCU HY)-Modul [VW1] 3-Wege-Ventil (Heizung/Warmwasser) [Q5] Schütz Umwälzpumpe Kühlung (PK2) [TC0] Temperaturfühler Wärmeträgerrücklauf (zur Wärmepumpe) [Q4] Schütz Warmwasser-Zirkulationspumpe (PW2, Zubehör)
- Seite 48 Technische Informationen und Protokolle 10.3.2 Spannungsversorgung Inneneinheit mit EVU/SG 230V ~1N 400V ~3N 0010038884-007 Bild 49 Spannungsversorgung Inneneinheit Inneneinheit [11] Tarifzähler Außeneinheit [12] Externe Elektroinstallation Elektrischer Zuheizer [13] Leitungsschutzschalter (1 x 16 A) Heizelement 3 x 3 kW (3 x 17,6 ) [PK2] Umwälzpumpe, Kühlbetrieb Überhitzungsschutz (ÜHS)
- Seite 49 Technische Informationen und Protokolle 10.3.3 Spannungsversorgung Inneneinheit, Standard Q1 Q1 0010049842-001 Bild 50 Spannungsversorgung Inneneinheit Inneneinheit CAN-BUS Außeneinheit XCU-SRH (XCU HP) – Außeneinheit Elektrischer Zuheizer [10] Leitungsschutzschalter (3 x 16 A) Heizelement 3 x 3 kW (3 x 17,6 ) [11] Tarifzähler Überhitzungsschutz (ÜHS)
- Seite 50 3 x 1,5 mm² PVC - Gummikabel 2SL / 5N / 5PE Inneneinheit betrieb (min.) (H07) oder H05VV-F 3G1,5 Tab. 13 Anschlüsse an IDU CS6800iAW 12 M Option 1: Option 2: Option 3: 1 Netzkabel 2 Netzkabel (nur 3kW) Funktion...
- Seite 51 Technische Informationen und Protokolle 10.3.5 Messwerte von Temperaturfühlern VORSICHT Personen- oder Sachschäden durch falsche Temperatur! Wenn Fühler mit falschen Eigenschaften verwendet werden, sind zu hohe oder zu niedrige Temperaturen möglich. ▶ Sicherstellen, dass die verwendeten Temperaturfühler den angege- benen Werten entsprechen (siehe Tabellen unten). ...
- Seite 52 DEUTSCHLAND ÖSTERREICH Bosch Thermotechnik GmbH Robert Bosch AG Postfach 1309 Geschäftsbereich Home Comfort 73243 Wernau Göllnergasse 15-17 www.bosch-homecomfort.de 1030 Wien Allgemeine Anfragen: Betreuung Fachhandwerk +43 1 79 722 8391 Telefon: (0 18 06) 337 335 Technische Hotline: Telefax: (0 18 03) 337 336 +43 1 79 722 8666 Thermotechnik-Profis@de.bosch.com...
