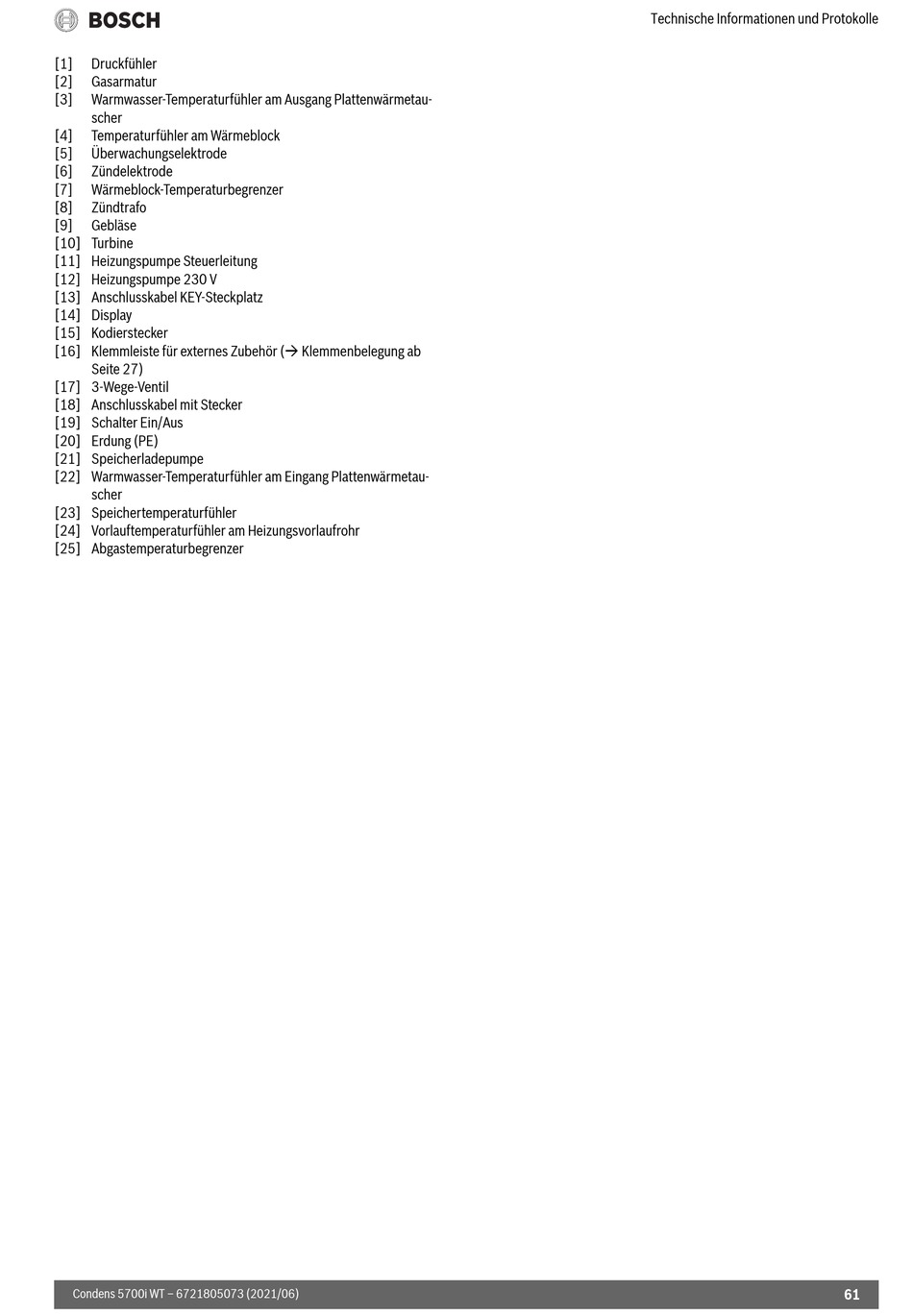

Bosch GC5700iWT 24/42 S 23 Installations- Und Wartungsanleitung Seite 61

[1] Druckfühler
[2] Gasarmatur
[3] Warmwasser-Temperaturfühler am Ausgang Plattenwärmetau-
scher
[4] Temperaturfühler am Wärmeblock
[5] Überwachungselektrode
[6] Zündelektrode
[7] Wärmeblock-Temperaturbegrenzer
[8] Zündtrafo
[9] Gebläse
[10] Turbine
[11] Heizungspumpe Steuerleitung
[12] Heizungspumpe 230 V
[13] Anschlusskabel KEY-Steckplatz
[14] Display
[15] Kodierstecker
[16] Klemmleiste für externes Zubehör ( Klemmenbelegung ab
Seite 27)
[17] 3-Wege-Ventil
[18] Anschlusskabel mit Stecker
[19] Schalter Ein/Aus
[20] Erdung (PE)
[21] Speicherladepumpe
[22] Warmwasser-Temperaturfühler am Eingang Plattenwärmetau-
scher
[23] Speichertemperaturfühler
[24] Vorlauftemperaturfühler am Heizungsvorlaufrohr
[25] Abgastemperaturbegrenzer
Condens 5700i WT – 6721805073 (2021/06)
Technische Informationen und Protokolle
61
