Inspektion und Wartung

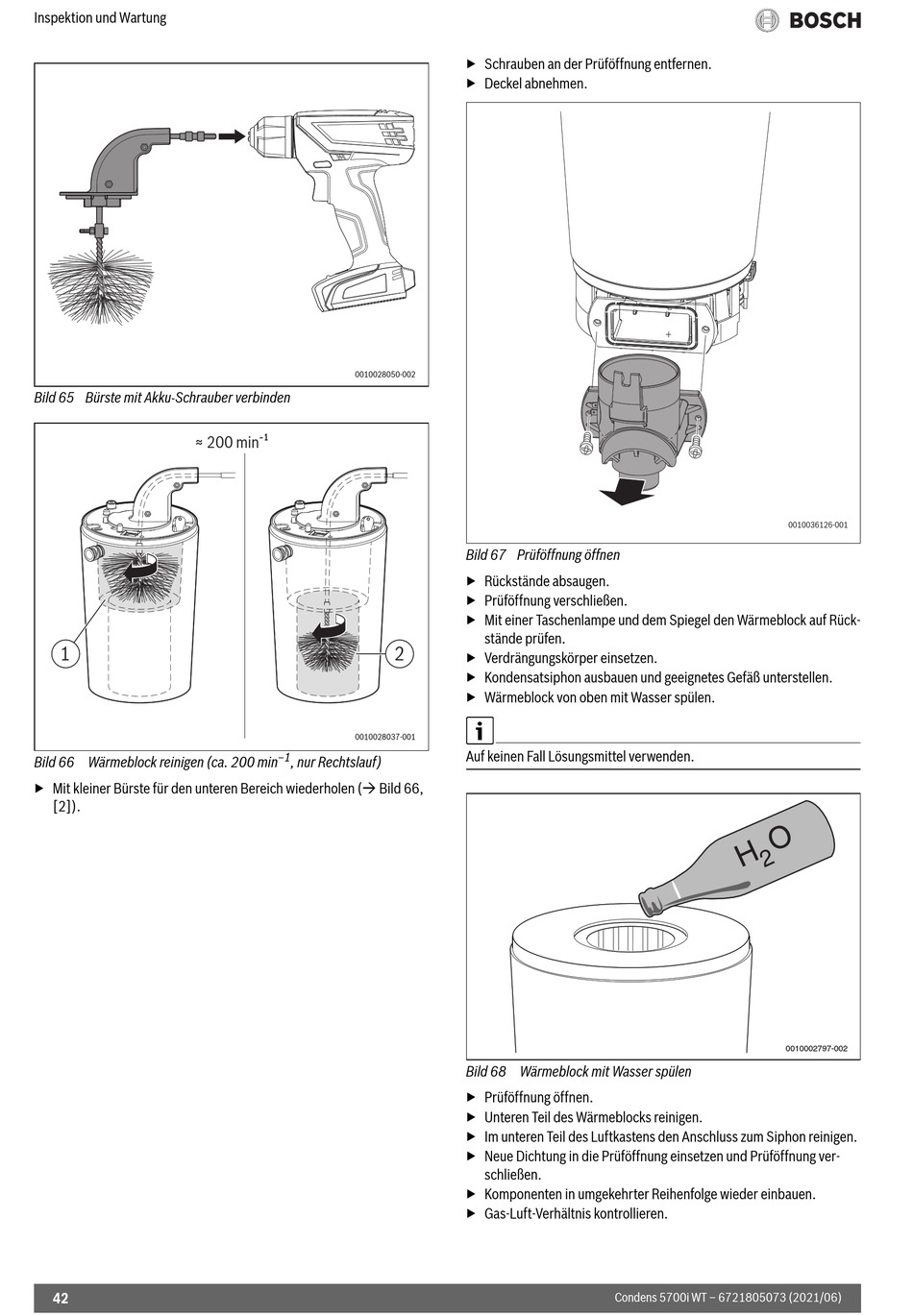

Bild 65 Bürste mit Akku-Schrauber verbinden
≈ 200 min - ¹
1
Bild 66 Wärmeblock reinigen (ca. 200 min
▶ Mit kleiner Bürste für den unteren Bereich wiederholen ( Bild 66,
[2]).
42
0010028050-002
2
0010028037-001
‒1
, nur Rechtslauf)
▶ Schrauben an der Prüföffnung entfernen.
▶ Deckel abnehmen.
Bild 67 Prüföffnung öffnen
▶ Rückstände absaugen.
▶ Prüföffnung verschließen.
▶ Mit einer Taschenlampe und dem Spiegel den Wärmeblock auf Rück-
stände prüfen.
▶ Verdrängungskörper einsetzen.
▶ Kondensatsiphon ausbauen und geeignetes Gefäß unterstellen.
▶ Wärmeblock von oben mit Wasser spülen.
Auf keinen Fall Lösungsmittel verwenden.
Bild 68 Wärmeblock mit Wasser spülen
▶ Prüföffnung öffnen.
▶ Unteren Teil des Wärmeblocks reinigen.
▶ Im unteren Teil des Luftkastens den Anschluss zum Siphon reinigen.
▶ Neue Dichtung in die Prüföffnung einsetzen und Prüföffnung ver-
schließen.
▶ Komponenten in umgekehrter Reihenfolge wieder einbauen.
▶ Gas-Luft-Verhältnis kontrollieren.
