Installation
▶ Sicherstellen, dass die auf dem Typschild angegebene Gasart mit der
gelieferten Gasart übereinstimmt.
▶ Sicherstellen, dass das auf dem Typschild angegebene Bestim-
mungsland zum Aufstellort passt.
▶ Montageschablone (wenn vorhanden) an der Wand befestigen.
▶ Prüfen, ob die mit dem Gerät gelieferten Schrauben und Dübel ver-
wendet werden können.
▶ Passende Löcher für die gewählten Dübel und Schrauben bohren.
▶ Aufhängeschiene an der Wand befestigen.

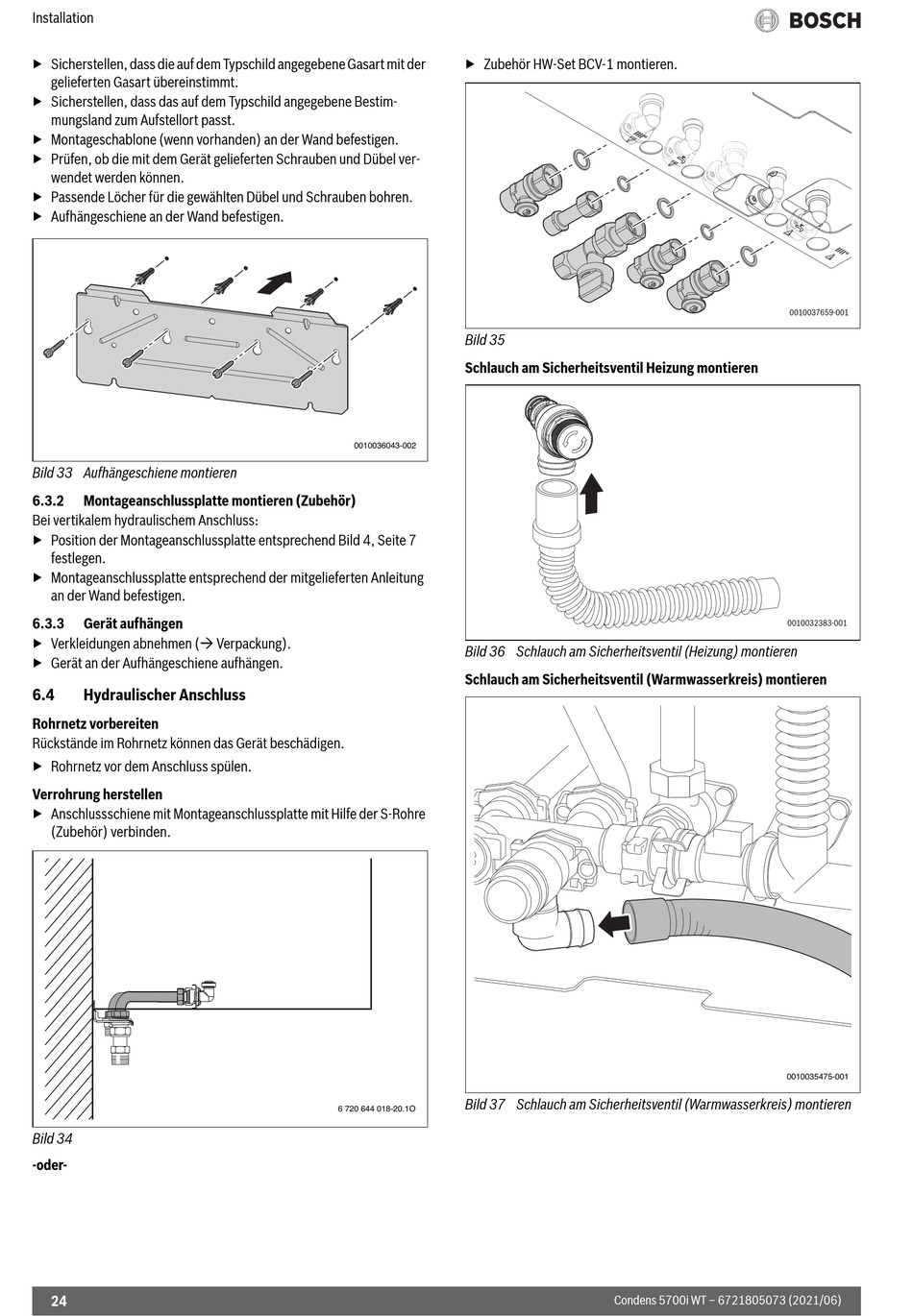

Bild 33 Aufhängeschiene montieren
6.3.2 Montageanschlussplatte montieren (Zubehör)
Bei vertikalem hydraulischem Anschluss:
▶ Position der Montageanschlussplatte entsprechend Bild 4, Seite 7
festlegen.
▶ Montageanschlussplatte entsprechend der mitgelieferten Anleitung
an der Wand befestigen.
6.3.3 Gerät aufhängen
▶ Verkleidungen abnehmen ( Verpackung).
▶ Gerät an der Aufhängeschiene aufhängen.
6.4

Hydraulischer Anschluss

Rohrnetz vorbereiten
Rückstände im Rohrnetz können das Gerät beschädigen.
▶ Rohrnetz vor dem Anschluss spülen.
Verrohrung herstellen
▶ Anschlussschiene mit Montageanschlussplatte mit Hilfe der S-Rohre
(Zubehör) verbinden.
Bild 34
-oder-
24
▶ Zubehör HW-Set BCV-1 montieren.
Bild 35
Schlauch am Sicherheitsventil Heizung montieren
0010036043-002
Bild 36 Schlauch am Sicherheitsventil (Heizung) montieren
Schlauch am Sicherheitsventil (Warmwasserkreis) montieren
Bild 37 Schlauch am Sicherheitsventil (Warmwasserkreis) montieren
