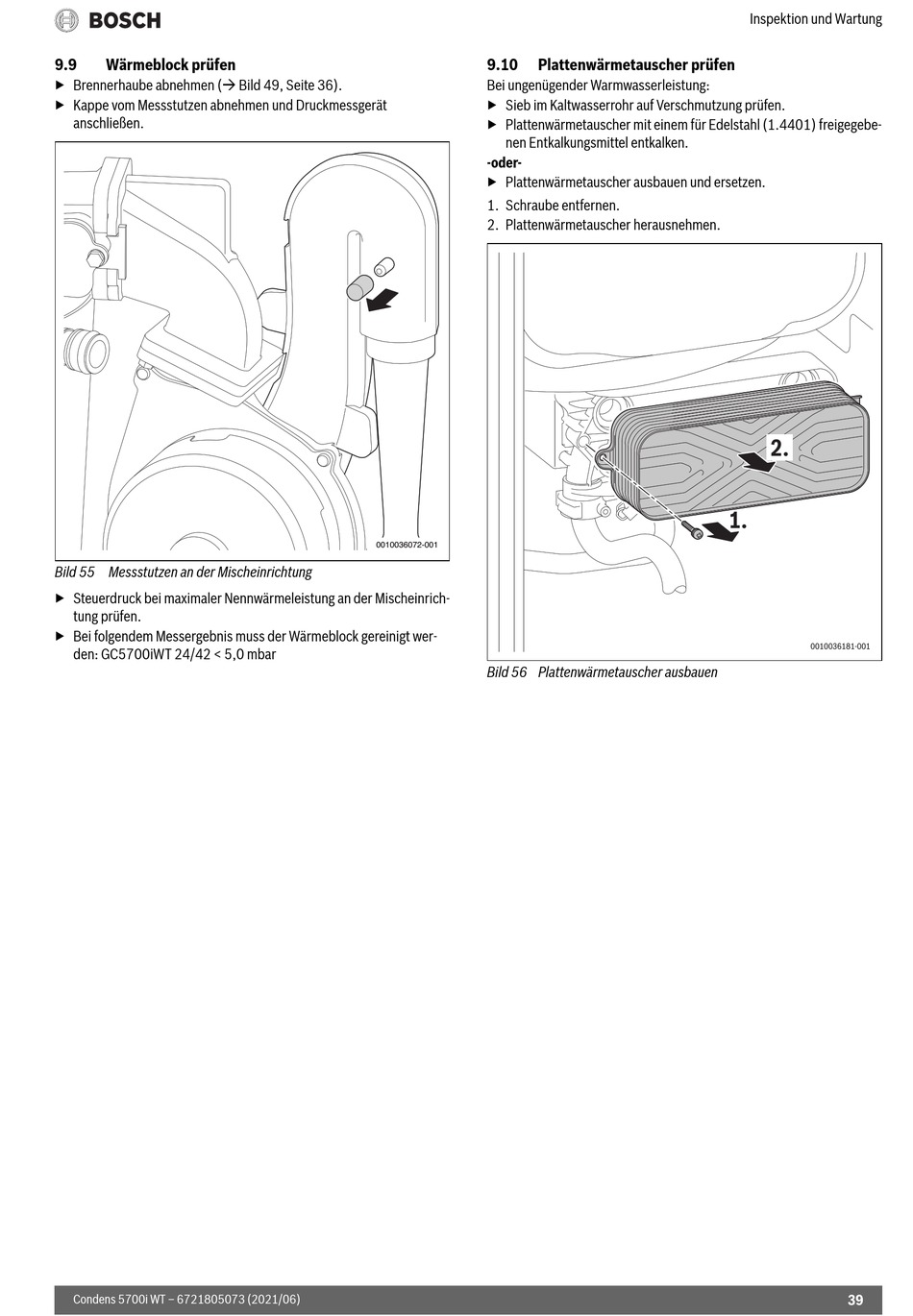

9.9 Wärmeblock prüfen
▶ Brennerhaube abnehmen ( Bild 49, Seite 36).
▶ Kappe vom Messstutzen abnehmen und Druckmessgerät
anschließen.
Bild 55 Messstutzen an der Mischeinrichtung
▶ Steuerdruck bei maximaler Nennwärmeleistung an der Mischeinrich-
tung prüfen.
▶ Bei folgendem Messergebnis muss der Wärmeblock gereinigt wer-
den: GC5700iWT 24/42 < 5,0 mbar
Condens 5700i WT – 6721805073 (2021/06)
9.10 Plattenwärmetauscher prüfen
Bei ungenügender Warmwasserleistung:
▶ Sieb im Kaltwasserrohr auf Verschmutzung prüfen.
▶ Plattenwärmetauscher mit einem für Edelstahl (1.4401) freigegebe-
nen Entkalkungsmittel entkalken.
-oder-
▶ Plattenwärmetauscher ausbauen und ersetzen.
1. Schraube entfernen.
2. Plattenwärmetauscher herausnehmen.
0010036072-001
Bild 56 Plattenwärmetauscher ausbauen
Inspektion und Wartung
2.
1.
0010036181-001
39
