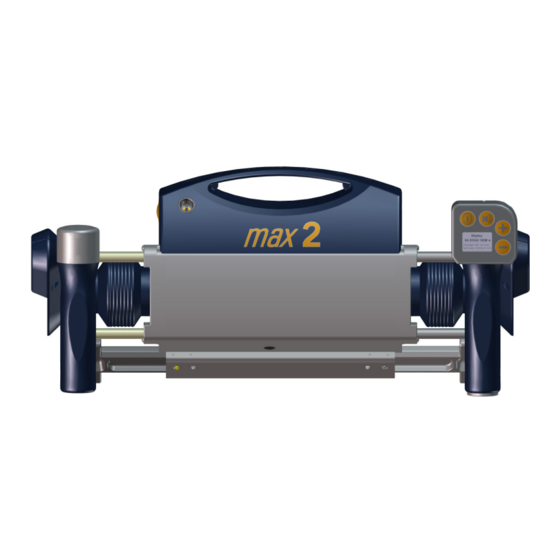

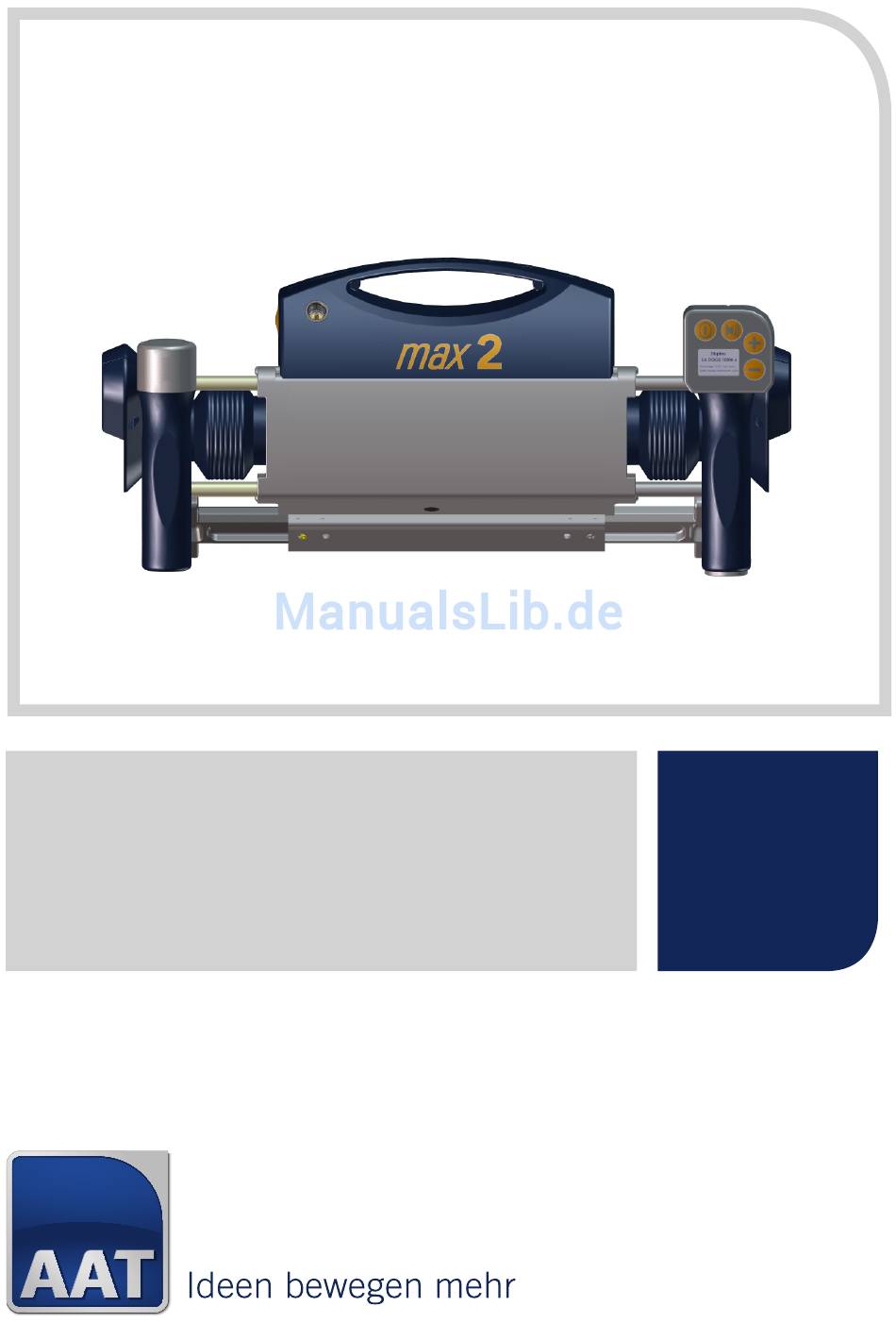

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 348790 v-max max 2 Invacare Action 2 NG mit Trommelbremse www.aat-online.de www.aat-online.de Sitzbreite: 38 - 48 neue Version...
- Seite 2 Vorrausetzungen für den Anbau der AAT- Multihalterung 2 mit Trommelbremse: Die AAT- Multihalterung 2 passt nur an Rollstühle, die mit Bohrungen zur Radaufnahme mit Durchmesser 16 mm ausgestattet sind. Pro Seite eine weitere Bohrung mit mindestens Durchmesser 8 mm, Mittelpunkt der Bohrung nicht weiter entfernt als 50 mm vom Mittelpunkt der Radaufnahme.
- Seite 3 Ziehen Sie jeweils die AAT- Adapterhülse mit den beiden Muttern M16x1 fest. Hängen Sie den Bremszug auf beiden Seiten ein und justieren sie die Trommelbremsen. 10. Schrauben Sie jeweils die AAT- Platte für Knotenblech und den AAT- Rastbolzen an das AAT- Knotenblech. Bauen Sie diese Aufnahme für Kippstützen auch dann an, wenn die Auslieferung ohne Kippstützen erfolgte, weil bei einer eventuellen Nachbestellung von Kippstützen diese Aufnahmen benötigt werden.
- Seite 4 Stückliste Multihalterung 2 Teil Bezeichnung 1 Bezeichnung 2 Anzl 002379 Multiknotenblech rund Fertigteil rechts 002380 Multiknotenblech rund Fertigteil links 002356 Distanzplatte 001804 Bundmutter 000079 Senkschraube mit ISK DIN 7991-M8x20-8.8 000138 Senkschraube mit ISK DIN 7991-M8x30-8.8 002193 Senkschraube mit ISK DIN 7991-M8x40-8.8 001975 Senkschraube mit ISK DIN 7991-M8x55-8.8...
- Seite 5 linke Seite außen linke Seite innen 10 11 Schnorrscheibe Mutter M16x1 Mutter M6 Mutter M16x1 Linsenkopfschraube...
- Seite 6 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 050042 Multihalterung 2 Baugruppe 001328 Bundmutter 001782 Hülse Ø19 x Ø16 x 19mm 000325 Bohrschraube mit Linsenkopf DIN 7504N-4.2x13 001320 Hülse Feststellbremse vor Umbau nach Umbau Niete ausbohren, Teil drehen...
- Seite 7 rechte Seite innen linke Seite hinten...
- Seite 8 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Montageanweisungen Die Knotenbleche müssen parallel zum Rollstuhl angebaut werden.
- Seite 9 Notizen...
- Seite 10 Notizen...
- Seite 11 Notizen...
- Seite 12 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 11.03.2014 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
