Abschnitt 4 – STÜTZEN-AUFSETZMODI
Für den Kranbetrieb unzulässige
Bereiche wegen des
Stützen-Drehwinkels
WARNUNG!

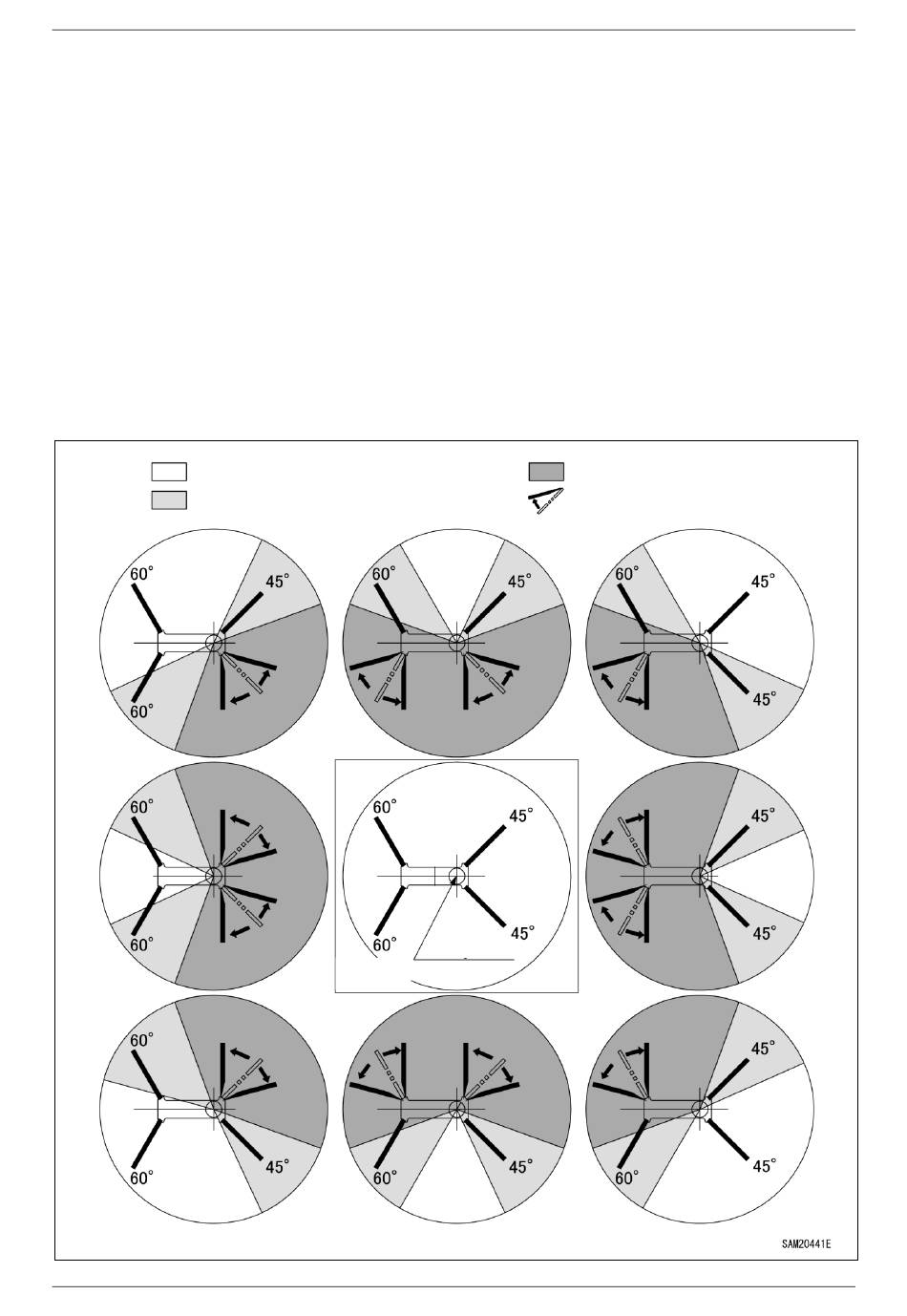

• Die Abbildung unten zeigt den Kranbetrieb
in unzulässigen Bereichen (schräg
schattierte Bereiche in der Abbildung
unten), was auf die Stützeneinstellung
zurückzuführen ist. Der Kranbetrieb in
unzulässigen Bereichen (schräg
schattierte Bereiche auf der Abb. unten)
führt zum Kippen der Maschine und zu
schweren Personenverletzungen. Führen
Sie den Kranbetrieb niemals in den unten
schattierten Zonen durch.
Kranbetrieb erlaubt. (RTL MAX)
Kranbetrieb erlaubt. (RTL Nicht MAX)
Abb. 4-128
4-50
Mindestens zwei der benachbarten
Stützen müssen immer auf den
Standardwinkel eingestellt sein und auf
„MAX"-Auszug stehen.
• Schwenkbeschränkungen gelten immer,
wenn sich der Kran im
Multi-Winkel-Stützenzustand befindet, d. h.
ein oder zwei benachbarte Stützen sind auf
Multi-Winkel-Position eingestellt.
• Das Schwenken um 360 Grad ist erlaubt,
wenn alle vier Stützen auf den
Standardwinkel eingestellt sind.
Schwenkzentrum
Max.
ausgefahren
Mini-Raupen-Kran M A E D A
Kranbetrieb unzulässig.
Nicht-Standardwinkel.
