Betriebsanleitung

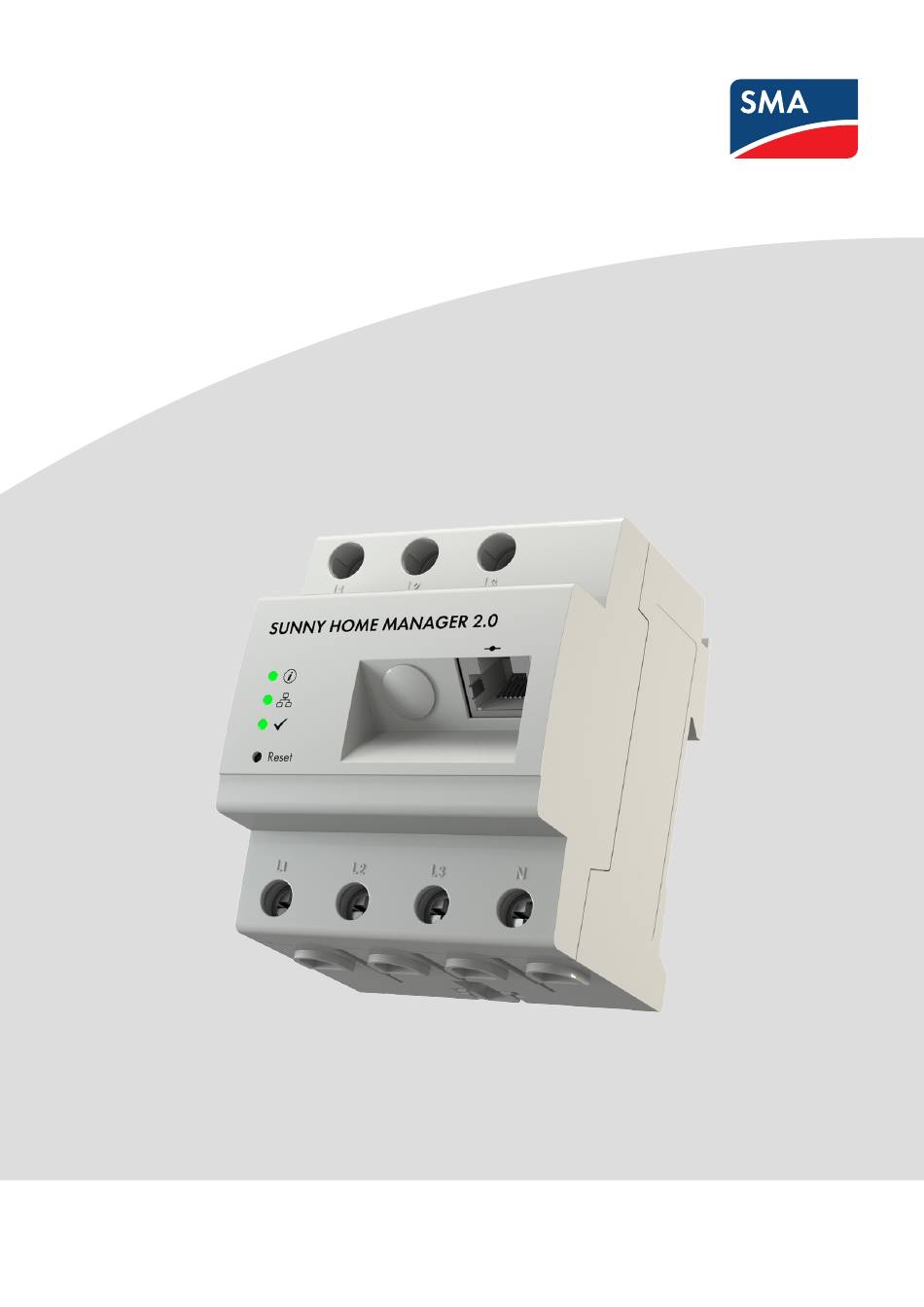

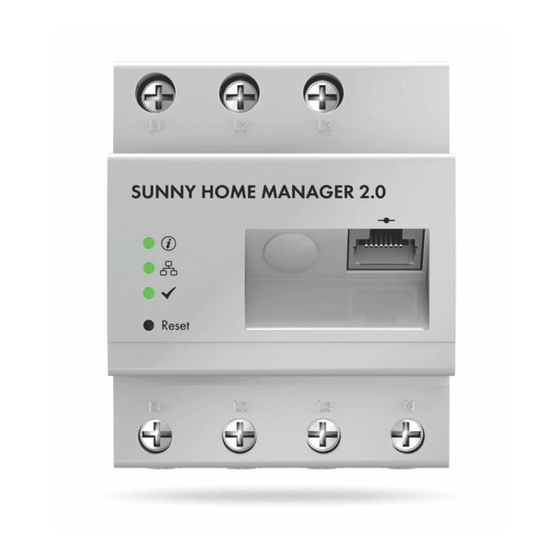

SUNNY HOME MANAGER 2.0
DEUTSCH
HM-20-BE-de-15 | Version 1.5

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA SUNNY HOME MANAGER 2.0

Inhaltszusammenfassung für SMA SUNNY HOME MANAGER 2.0

  • Seite 1 Betriebsanleitung SUNNY HOME MANAGER 2.0 DEUTSCH HM-20-BE-de-15 | Version 1.5...

  • Seite 2: Rechtliche Bestimmungen

    SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden.

  • Seite 3: Inhaltsverzeichnis

    Typenschild............................... 18 Komponenten für den Betrieb des Sunny Home Managers................. 19 5.3.1 Basis-Betrieb ..............................19 5.3.2 Betrieb einer PV-Anlage mit SMA Wechselrichtern ..................19 5.3.3 Betrieb einer PV-Anlage mit Wechselrichtern anderer Hersteller..............20 5.3.4 Komponenten zur Steuerung von Verbrauchern.................... 20 Systemaufbau..........................
  • Seite 4 Edimax Smart Plug einstellen........................... 57 11.3.6 Anlagen-Kommunikationsüberwachung aktivieren ..................57 11.3.7 Datenabfrageintervall einstellen........................57 11.3.8 SMA Smart Home aktivieren........................... 58 11.3.8.1 Prognosebasiertes Batterieladen einrichten ....................58 11.3.8.2 EEBus-Protokoll aktivieren ..........................59 11.3.9 Externen Stromwandler konfigurieren......................59 11.3.10 Zählerkonfiguration ändern..........................59 11.3.11 Modbus-Schnittstelle konfigurieren .........................
  • Seite 5 SMA Solar Technology AG Inhaltsverzeichnis 11.4.3 PV-Generatorleistung eingeben........................61 11.4.4 Strings konfigurieren ............................61 11.5 Schaltgerät hinzufügen ........................... 63 11.5.1 Funksteckdose hinzufügen ..........................63 11.5.2 Modbus-Gerät hinzufügen ..........................64 11.6 Sunny Home Manager austauschen......................65 11.6.1 Reset des Sunny Home Managers........................65 11.6.2...
  • Seite 6 Inhaltsverzeichnis SMA Solar Technology AG 14.1 Übersicht Anlagenüberwachung ........................102 14.1.1 Kommunikationsüberwachung ........................102 14.1.2 Wechselrichter-Vergleich ..........................102 14.1.3 SMA Smart Connected............................103 14.1.4 Anlagenkonfiguration ............................103 14.1.5 Weitere Möglichkeiten der Anlagenüberwachung ..................103 14.2 Anlagenüberwachung konfigurieren......................104 14.2.1 Kommunikationsüberwachung einstellen......................104 14.2.2 Wechselrichter-Vergleich einstellen.........................105 14.2.3 SMA Smart Connected aktivieren........................105...
  • Seite 7 SMA Solar Technology AG Inhaltsverzeichnis 20.1.2 Prognosebasiertes Batterieladen einrichten....................134 21 Technische Daten..........................136 22 Kontakt............................138 Betriebsanleitung HM-20-BE-de-15...

  • Seite 8: Hinweise Zu Diesem Dokument

    1 Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für: • Sunny Home Manager 2.0 ab dem Softwarepaket 2.6.x.R Zielgruppe Dieses Dokument ist für Fachkräfte und Endanwender bestimmt. Die Tätigkeiten, die in diesem Dokument durch ein Warnsymbol und die Bezeichnung „Fachkraft“ gekennzeichnet sind, dürfen nur von Fachkräften durchgeführt werden.

  • Seite 9: Auszeichnungen Im Dokument

    Sunny Home Manager, Produkt Weiterführende Informationen Weiterführende Informationen finden Sie unter www.SMA-Solar.com. Titel und Inhalt der Information Art der Information SMA SMART HOME - Kompatibilitätsliste für den Sunny Home Manager 2.0 Technische Information "SMA Smart Home" Planungsleitfaden Die Systemlösung für mehr Unabhängigkeit "SMA SMART HOME - Batterieladesteuerung bei Time-of-use Stromtarifen"...

  • Seite 10: Sicherheit

    Sunny Home Manager verwendeten Messprinzips unter Umständen nicht korrekt. Gewährleistung Setzen Sie SMA Produkte ausschließlich nach den Angaben der beigefügten Dokumentationen und gemäß der vor Ort gültigen Gesetze, Bestimmungen, Vorschriften und Normen ein. Ein anderer Einsatz kann zu Personen- oder Sachschäden führen.

  • Seite 11: Wichtige Sicherheitshinweise

    SMA Solar Technology AG 2 Sicherheit Wichtige Sicherheitshinweise Anleitung aufbewahren. Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten immer beachtet werden müssen. Das Produkt wurde gemäß internationaler Sicherheitsanforderungen entworfen und getestet. Trotz sorgfältiger Konstruktion bestehen, wie bei allen elektrischen oder elektronischen Geräten, Restrisiken. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel...

  • Seite 12: Brandgefahr Durch Fehlende Oder Falsche Sicherung

    A absichern. ACHTUNG Manipulation von Anlagendaten in Netzwerken Sie können die unterstützten SMA Produkte mit dem Internet verbinden. Bei einer aktiven Internetverbindung besteht das Risiko, dass unberechtigte Nutzer auf die Daten Ihrer Anlage zugreifen und diese manipulieren. • Firewall einrichten.
  • Seite 13 WebConnect-Verfahren sowie über das HTTPS-Protokoll, d. h. eine authentifizierte und verschlüsselte Verbindung, und erlaubt damit eine sichere Kommunikation über das Internet. Die aktuellen Empfehlungen von SMA Solar Technology AG zum Thema Cyber Security finden Sie in der Technischen Information "PUBLIC CYBER SECURITY - Richtlinien für eine sichere PV-Anlagenkommunikation" unter www.SMA- Solar.com.

  • Seite 14: Leistungsbeschreibung

    3 Leistungsbeschreibung SMA Solar Technology AG 3 Leistungsbeschreibung Funktionsübersicht Die Einsatzmöglichkeiten des Sunny Home Managers erstrecken sich von der Nutzung als einfacher Energiezähler über das Monitoring einer Photovoltaik-Anlage bis hin zum intelligenten Energiemanagement. Sunny Home Manager als Energiezähler Der Sunny Home Manager erfasst Energieflüsse bidirektional: •...
  • Seite 15 Tagen möglichst nie überschüssige Energie verloren geht, die aufgrund der Begrenzung der Wirkleistung „abgeregelt“ werden müsste. • Bei Verwendung mit SMA Batterie-Wechselrichtern vermeidet der Sunny Home Manager Abregelungsverluste, die durch die Begrenzung der Wirkleistungseinspeisung entstehen können. Unter Berücksichtigung der PV- Erzeugungsprognose und der Verbrauchsprognose werden Zeitpunkt und Dauer der Batterieladung so gewählt,...

  • Seite 16: Lieferumfang

    4 Lieferumfang SMA Solar Technology AG 4 Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. S U N N Y H O M E...

  • Seite 17: Produktübersicht

    A G E M A N O M E N Y H S U N R e s e t Reset Abbildung 2: Sunny Home Manager 2.0 Position Bezeichnung Anschlussbereich für Außenleiter und Neutralleiter Leuchtdioden Reset-Taster Netzwerkanschluss (Speedwire / Ethernet)

  • Seite 18: Typenschild

    5 Produktübersicht SMA Solar Technology AG Position LED-Symbol Bezeichnung Erklärung COM LED Anzeige des Zustands der Ethernetkommunikation zum Router Performance LED Anzeige des Betriebszustands des Energiemanagements, der Portalverbindung und des Fehlerstatus Betriebszustände des Sunny Home Managers Status Erklärung Status LED leuchet grün...

  • Seite 19: Komponenten Für Den Betrieb Des Sunny Home Managers

    Einspeisung des Reststroms ins öffentliche Stromnetz. Wechselrichter können auf zwei verschiedene Arten mit dem Sunny Home Manager kommunizieren: • Kabelgebunden via SMA Speedwire / Ethernet Der Wechselrichter muss über ein Netzwerkkabel mit dem lokalen Netzwerk verbunden sein (z. B. über einen Router).

  • Seite 20: Betrieb Einer Pv-Anlage Mit Wechselrichtern Anderer Hersteller

    5.3.3 Betrieb einer PV-Anlage mit Wechselrichtern anderer Hersteller Für den Betrieb des Sunny Home Managers in einer Anlage mit Wechselrichtern anderer Hersteller ist ein SMA Energy Meter als PV-Erzeugungszähler erforderlich. ☐ Die Leistungsabgabe der Wechselrichter anderer Hersteller muss über ein separates SMA Energy Meter erfasst werden.

  • Seite 21: Systemaufbau

    Der Router verbindet den Sunny Home Manager über das Internet mit dem Sunny Portal. SMA empfiehlt eine permanente Internetverbindung (Flatrate) und die Verwendung eines Routers, der die dynamische Zuweisung von IP-Adressen unterstützt (DHCP ‒ Dynamic Host Configuration Protocol), z. B. eine FRITZ!Box.
  • Seite 22 PV-MODULE VERBRAUCHER INTERNET ZÄHLER SMA BATTERIE- SUNNY HOME ROUTER SMART HOME- INTELLIGENTE ENERGY METER EV CHARGER WECHSELRICHTER WECHSELRICHTER MANAGER 2.0 (inkl. SWITCH) STEUERGERÄTE VERBRAUCHER Ethernet Funk Abbildung 4: Topologie mit SMA Speicherlösung und verschiedenen steuerbaren Verbrauchern (allgemeines Beispiel) HM-20-BE-de-15 Betriebsanleitung...

  • Seite 23: Montage

    SMA Solar Technology AG 7 Montage 7 Montage Voraussetzungen für die Montage des Sunny Home Managers ☐ Der Montageort muss sich im Innenbereich befinden. ☐ Der Sunny Home Manager muss in einem Schaltschrank installiert werden. Der Kurzschlussstrom (Stromkreisverteiler oder Unterverteiler) darf maximal 6 kA betragen.

  • Seite 24: Anschluss

    8 Anschluss SMA Solar Technology AG 8 Anschluss Sicherheit beim elektrischen Anschluss WARNUNG Brandgefahr durch verschmutzte oder oxidierte Kontaktflächen stromführender Aluminiumleiter Durch den Anschluss von Aluminiumleitern mit verschmutzten oder oxidierten Kontaktflächen verringert sich die Stromtragfähigkeit der stromführenden Klemmverbindungen und die Übergangswiderstände erhöhen sich. Dadurch können Bauteile überhitzen und sich entzünden.

  • Seite 25: Spannungsversorgung Bis 63 A Anschließen

    8.2.2 Spannungsversorgung bis 63 A anschließen 3-phasig TN/TT 1-phasig TN/TT Wechselrichter L1 L2 L3 Verbraucher L1 L2 L3 L1 L2 L3 Sunny Home Manager 2.0 Delta-IT Netzbezugs- und L1 L2 L3 Netzeinspeisezähler L1 L2 L3 L1 L2 L3 Trennschalter Split-Phase...

  • Seite 26: Spannungsversorgung Größer 63 A Anschließen

    • Wenn der Sunny Home Manager nur zur Messung der PV-Erzeugungsleistung genutzt wird, den Sunny Home Manager am gemeinsamen Anschlusspunkt aller PV-Wechselrichter am Hausnetz anschließen. Zur Messung der Netzaustauschleistung muss am Netzanschlusspunkt ein SMA Energy Meter installiert sein. 8.2.3 Spannungsversorgung größer 63 A anschließen Bei einer Spannungsversorgung > 63 A müssen Stromwandler eingebaut werden.

  • Seite 27: Kommunikation Zum Sunny Portal Aufbauen

    Kommunikation zum Sunny Portal aufbauen 8.3.1 Speedwire-Kommunikation vorbereiten Wenn der Sunny Home Manager mit anderen SMA Geräten über SMA Speedwire (Ethernet) kommunizieren soll, müssen sich der Sunny Home Manager und die Speedwire-Geräte im gleichen lokalen Netzwerk befinden. Wechselrichter mit Webconnect-Funktion Wenn ein Wechselrichter bereits mit der Webconnect-Funktion im Sunny Portal registriert ist, kann der Wechselrichter nicht zur Sunny Home Manager-Anlage im Sunny Portal hinzugefügt werden.

  • Seite 28: Anforderungen An Netzwerkkabel

    8 Anschluss SMA Solar Technology AG Anforderungen an Netzwerkkabel: Die Kabellänge und Kabelqualität haben Auswirkungen auf die Signalqualität. Beachten Sie die folgenden Kabelanforderungen: ☐ Kabeltyp: 100BaseTx ☐ Kabelkategorie: Mindestens Cat5e ☐ Steckertyp: RJ45 der Cat5, Cat5e, Cat6 oder Cat6a (Cat7-Stecker können nicht verwendet werden) ☐...

  • Seite 29: Weiteres Vorgehen

    SMA Solar Technology AG 8 Anschluss Vorgehen: 1. Prüfen, ob die Status LED des Sunny Home Managers grün leuchtet und die Performance LED aus ist. Statusanzeige LED Erklärung Weiteres Vorgehen Status LED: leuchtet grün Die Verbindung zum Sunny Portal be- Sie können den Sunny Home Mana-...

  • Seite 30: Erste Schritte

    9 Erste Schritte SMA Solar Technology AG 9 Erste Schritte Sunny Home Manager-Anlage im Sunny Portal erstellen Das Sunny Portal dient als Benutzeroberfläche des Sunny Home Managers; mit einem Sunny Home Manager ausgestatte Anlagen werden generell und in diesem Dokument als "Sunny Home Manager-Anlage" bezeichnet.
  • Seite 31 17. Auf der Seite Zählerkonfiguration den jeweils gewünschten Zähler abhängig von der Installation in Ihrem Haus auswählen. Standardmäßig wird der integrierte Zähler des Sunny Home Managers als Bezugs- und Einspeisezähler verwendet und für die PV-Erzeugung die interne Messung der angeschlossenen SMA Wechselrichter, weshalb kein weiterer Zähler benötigt wird.
  • Seite 32 9 Erste Schritte SMA Solar Technology AG • Bei PV-Erzeugung den Eintrag SMA Energy Meter xxx wählen. Dabei ist xxx Platzhalter für die Seriennummer des SMA Energy Meters. Wenn sich zwei SMA Energy Meter in der PV-Anlage befinden, den gewünschten wählen. Die Erzeugungsleistung der PV-Wechselrichter wird nur durch diesen gewählten Zähler gemessen.

  • Seite 33: Benutzeroberfläche Der Sunny Home Manager-Anlage

    SMA Solar Technology AG 9 Erste Schritte Abbildung 7: Eingaben zur Anlagenerstellung (Beispiel) Benutzeroberfläche der Sunny Home Manager-Anlage 9.2.1 Benutzeroberfläche aufrufen Wenn Sie nur 1 Anlage im Sunny Portal erfasst haben, gelangen Sie nach der Anmeldung im Sunny Portal automatisch zur Benutzeroberfläche Ihrer Anlage. Wenn Sie mehrere Anlagen im Sunny Portal besitzen, müssen Sie die Benutzeroberfläche der Sunny Home Manager-Anlage nach der Anmeldung im Sunny Portal aufrufen.

  • Seite 34: Übersicht Über Die Benutzeroberfläche

    9 Erste Schritte SMA Solar Technology AG 9.2.2 Übersicht über die Benutzeroberfläche Beim ersten Aufruf Ihrer Anlage wird als Startseite die Seite Konfiguration > Aktueller Status und Prognose angezeigt. Abbildung 8: Benutzeroberfläche der Sunny Home Manager-Anlage im Sunny Portal (Beispiel)

  • Seite 35: Weitere Informationen Zum Inhaltsbereich

    SMA Solar Technology AG 9 Erste Schritte Weitere Informationen zum Inhaltsbereich Auswahl häufig verwendeter Symbole Im Inhaltsbereich von Menüseiten können Sie hilfreiche Informationen abrufen und in das Menü Konfiguration wechseln, um Einstellungen in Ihrem System vorzunehmen oder anzupassen. Symbol Erklärung Hilfe: Bietet Hintergrundsinformationen und weiterführende Erläuterungen an.
  • Seite 36 9 Erste Schritte SMA Solar Technology AG Menü „Sunny Home Manager-Anlage“ Das Menü enthält alle Informationen, Daten und Visualisierungen zu Ihrer Anlage. Die optische Darstellung der Daten in den hier gezeigten Tabellen und Diagramme können Sie in der Regel Ihren Wünschen und Bedürfnissen anpassen.

  • Seite 37: Menü Konfiguration

    SMA Solar Technology AG 9 Erste Schritte Seite Erklärung Report Diese Seite ist untergliedert in Täglicher Anlagenreport und Monatlicher Anlagen- report. Je nach Auswahl werden Zähleränderung des Gesamtertrags angezeigt. Geräte Anzeige der einzelnen Geräte, die in die Anlage integriert sind.

  • Seite 38: Daten Von Diagrammen Speichern

    9 Erste Schritte SMA Solar Technology AG • Wenn unter dem Diagramm ein Datum und Pfeilsymbole sind, das Datum mit den Pfeilsymbolen oder über einen Kalender einstellen: – Mit den Pfeilsymbolen rückwärts oder vorwärts blättern und Datum wählen. – Auf das Datum zwischen den Pfeilsymbolen klicken und das gewünschte Datum im Kalender wählen.

  • Seite 39: Vom Sunny Portal Abmelden

    SMA Solar Technology AG 9 Erste Schritte Vom Sunny Portal abmelden Wenn Sie sich von der Benutzeroberfläche des Sunny Portals abmelden, schützen Sie Ihre PV-Anlage vor unberechtigtem Zugriff. Die Funktion [Angemeldet bleiben] wird in diesem Fall zurückgesetzt. Abbildung 9: Vom Sunny Portal abmelden Vorgehen: •...

  • Seite 40: Konfiguration Der Sunny Home Manager-Anlage

    10 Konfiguration der Sunny Home Manager-Anlage SMA Solar Technology AG 10 Konfiguration der Sunny Home Manager-Anlage Im Menü Konfiguration können Sie auf der Seite Anlageneigenschaften Angaben zur Anlage ändern und Details ergänzen, um die Funktionsfähigkeit Ihrer PV-Anlage zu optimieren. Die Menüseite Anlageneigenschaften beinhaltet folgende 5 Registerkarten: •...

  • Seite 41: Anlagennamen Ändern

    SMA Solar Technology AG 10 Konfiguration der Sunny Home Manager-Anlage Vorgehen: 1. Auf der Registerkarte Anlagendaten die Schaltfläche [Bearbeiten] wählen. 2. Die gewünschten Anlagendaten ändern. 3. [Speichern] wählen. 10.1.3 Anlagennamen ändern Ein sinnvoller Name erleichtert die Unterscheidung von anderen Anlagen in Sunny Portal.

  • Seite 42: Anlagenbild Ändern Oder Löschen

    10 Konfiguration der Sunny Home Manager-Anlage SMA Solar Technology AG Vorgehen: • Im Bereich Leistung das Auswahlfeld Anlagenleistung aus Geräteeigenschaften berechnen aktivieren. ☑ Die berechnete Anlagenleistung wird angezeigt. 10.1.6 Anlagenbild ändern oder löschen Anlagenbild ändern Anforderungen an das Anlagenbild: ☐ Maximale Bildgröße: 500 kB ☐...

  • Seite 43: Betreiberdaten Ändern

    SMA Solar Technology AG 10 Konfiguration der Sunny Home Manager-Anlage 10.3 Betreiberdaten ändern Auf der Registerkarte Betreiber/Installateur stehen die Kontaktdaten des Betreibers und des Installateurs. Der Betreiber ist eine private oder juristische Person, die z. B. PV-Anlagen als Geschäftszweck besitzt. Der Betreiber kann die Nutzung der PV-Anlage veranlassen, ohne unbedingt selbst Nutzer zu sein.

  • Seite 44: Begrenzung Der Wirkleistungseinspeisung Konfigurieren

    • Fragen Sie Ihren Netzbetreiber vorab, ob Sie den Sunny Home Manager zur Begrenzung der Wirkleistungseinspeisung einsetzen dürfen (Herstellererklärung "Einspeisemanagement nach EEG 2012 mit Sunny Home Manager (SHM) von SMA" verfügbar unter www.SMA-Solar.com). • Stellen Sie die vom Netzbetreiber geforderte Begrenzung der Wirkleistungseinspeisung ein. Fragen Sie gegebenenfalls Ihren Netzbetreiber.

  • Seite 45: Unterstützte Wechselrichter Für Die Begrenzung Der Wirkleistungseinspeisung Auf

    Im Falle eines Kommunikationsabbruchs zwischen dem Sunny Home Manager und dem Wechselrichter fällt der Wechselrichter auf 0 Watt Ausgangsleistung zurück. Für weitere Informationen siehe Anleitung des Wechselrichters unter www.SMA-Solar.com. Wenn ein Batteriewechselrichter in Ihrer Anlage enthalten ist, können Sie ab Einstellung einer definierten Begrenzung der Anlagenleistung den Batteriewechselrichter in das Energiemanangement mit einbeziehen und die überschüssige...

  • Seite 46: Netzsystemdienstleistungen Aktivieren Oder Deaktivieren

    10 Konfiguration der Sunny Home Manager-Anlage SMA Solar Technology AG – Wenn der Netzbetreiber eine Begrenzung der Wirkleistungseinspeisung auf 0 % oder 0 kW fordert, bei der entsprechenden Option den Wert 0 eingeben. 2. Wenn der Netzbetreiber die Regelung gemäß UNE 217001:2015 fordert, müssen Sie die Funktion Zero Export muss gemäß...

  • Seite 47: Optimierungsziel Einstellen

    SMA Solar Technology AG 10 Konfiguration der Sunny Home Manager-Anlage Vorgehen: 1. Im Bereich Zeitfenster auf klicken. 2. Zeitintervall (in 15 Minuten-Schritten) eingeben. 3. Zeitraum auswählen, für den dieses Zeitintervall gelten soll. 4. Ladeleistung in W eingeben. 5. Zur Eingabe eines weiteren Zeitfensters erneut anklicken und das Vorgehen wiederholen.

  • Seite 48: Ertragserwartung Eingeben

    10 Konfiguration der Sunny Home Manager-Anlage SMA Solar Technology AG Vorgehen: 1. Im Bereich Faktor in das Textfeld CO -Faktor eingeben oder auf den Schieberegler klicken und bei gedrückter linker Maustaste den CO -Faktor einstellen. 2. [Speichern] wählen. 10.4.8 Ertragserwartung eingeben Erwarteten Jahresertrag eingeben Das Sunny Portal kann in einer Tabelle anzeigen, wie sich der erwartete Jahresertrag Ihrer Anlage voraussichtlich über...

  • Seite 49: Daten Freigeben

    SMA nimmt den Schutz Ihrer Daten sehr ernst. Dies umfasst personenbezogene und anlagenbezogene Daten. Wir garantieren, dass Ihre Daten vertraulich behandelt werden und ohne Ihre explizite Zustimmung weder von SMA noch von Dritten weiterverwendet werden. Sie können hier festlegen, in welchem Umfang SMA, bzw. Dritte Ihre Daten nutzen dürfen.

  • Seite 50: Geräteverwaltung

    Symbol und Name des Geräts Seriennummer Seriennummer des Geräts Produktgruppe Produktgruppe des Geräts, z. B. Sunny Home Manager 2.0, Sunny Boy 4.0 1AV-41 Datenannahme Zeigt an, ob die Daten dieses Geräts auf Ihren Sunny Portal-Seiten verwendet werden ( ). Überwachung Zeigt an, ob bei den Geräten die Kommunikationsüberwachung oder der Wechselrich- ter-Vergleich aktiviert ist ( ).

  • Seite 51: Geräteübersicht Filtern

    SMA Solar Technology AG 11 Geräteverwaltung Position Bezeichnung Erklärung Eigenschaften Öffnet die Registerkarte Gerät: # mit Informationen zu dem jeweils gewählten Gerät. Abhängig von dem Gerät und von den Einstellungen eines Geräts können auf der Re- gisterkarte des Geräts unterschiedliche Geräteeigenschaften angezeigt werden.

  • Seite 52: Gerätenamen Und Beschreibung Ändern

    11 Geräteverwaltung SMA Solar Technology AG 11.1.3 Gerätenamen und Beschreibung ändern Standardmäßig wird als Gerätename die Seriennummer des Geräts angezeigt. Zu jedem Gerät können Sie eine beliebige Beschreibung eingeben. Die Beschreibung des Geräts wird in den Geräteeigenschaften angezeigt. Diese Angaben ermöglichen eine eindeutige Identifizierung des Geräts.

  • Seite 53: Registerkarte Übersicht Neugeräte

    11.2.1 Maximale Anzahl unterstützter Geräte Der Sunny Home Manager unterstützt maximal 24 Geräte. Als Geräte gelten alle Komponenten, die Daten mit dem Sunny Home Manager austauschen, d. h. SMA Wechselrichter (darunter pro Anlage maximal 1 Batterie-Wechselrichter), Schaltgeräte wie Funksteckdosen und Relais sowie direkt steuerbare Verbraucher.

  • Seite 54: Geräte Hinzufügen Oder Austauschen

    ☐ Das neue Gerät muss in Betrieb sein. ☐ Sie müssen Installateur oder Anlagenadministrator sein (siehe Kapitel 16.1, Seite 112). ☐ Bei dem neuen SMA Gerät muss das Standardpasswort 1111 für die Benutzergruppe Installateur oder das Anlagenpasswort der bestehenden Anlage eingestellt sein (siehe Kapitel 17.3, Seite 116).

  • Seite 55: Geräteaustausch Nicht Möglich Bei Direkt Steuerbaren Verbrauchern

    ☑ Der Austausch eines Geräts kann bis zu 20 Minuten dauern. 6. Wenn Sie zuvor das Anlagenpasswort der bestehenden Anlage an das Passwort des neuen SMA Geräts angepasst haben, wieder das alte Anlagenpasswort einstellen (siehe Kapitel 17.3, Seite 116). 7. Das neue Gerät auswählen und konfigurieren.

  • Seite 56: Automatische Updates Einstellen

    11.3.3 Speedwire-Verschlüsselung aktivieren Mit der Speedwire-Verschlüsselung haben Sie die Möglichkeit, das lokale SMA Anlagen-Netzwerk mit SEC (Speedwire Encryted Communication) sicher zu verschlüsseln und dadurch vor Zugriffen Unbefugter zu schützen. Die Speedwire-Verschlüsselung kann nur aktiviert werden, wenn alle Geräte in der Anlage SEC (Speedwire Encryted Communication) unterstützen und die Geräte für den Sunny Home Manager erreichbar sind.

  • Seite 57: Edimax Smart Plug Einstellen

    SMA Solar Technology AG 11 Geräteverwaltung 4. Unter AVM FRITZ!Box Smart Home Steuerung beim Eintrag FRITZ!Box Smart Home vorhanden: Ja wählen. ☑ Weitere Einstellungsmöglichkeiten öffnen sich. 5. Unter FRITZ!Box Anmeldung im Heimnetz: die Einstellung FRITZ!Box-Benutzer und -Kennwort wählen. 6. Unter FRITZ!Box Adresse: die Voreinstellung fritz.box beibehalten, die IP-Adresse der FRITZ!Box oder die IP- Adresse, unter der die Benutzeroberfläche Ihrer FRITZ!Box im Heimnetz erreichbar ist, eingeben.

  • Seite 58: Sma Smart Home Aktivieren

    Wenn Sie elektrische Verbraucher über Schaltgeräte wie Funksteckdosen oder Schaltrelais steuern, müssen Sie die Option automatisch aktivieren. SMA Solar Technology AG empfiehlt, stündlich oder täglich nur dann als Datenabfrageintervall einzustellen, wenn Sie die Internetverbindung über ein GSM-Modem herstellen. Dadurch vermeiden Sie abhängig von Ihrem GSM-Tarif weitere Kosten.

  • Seite 59: Eebus-Protokoll Aktivieren

    ☐ In der Anlage müssen Strings konfiguriert sein. Vorgehen: 1. Unter SMA SMART HOME Einstellungen in der Zeile Prognosebasiertes Batterieladen: Aktiv wählen. Option nur wählen, wenn in der Anlage eine aktive Wirkleistungsbegrenzung konfiguriert ist. ☑ Es öffnet sich eine weitere Einstellungsmöglichkeit.

  • Seite 60: Modbus-Schnittstelle Konfigurieren

    ☐ Das neue Gerät muss in Betrieb sein. Tipp: Notieren Sie sich die Seriennummer des Geräts, das Sie hinzufügen möchten. ☐ Bei dem neuen SMA Gerät muss entweder das Standardpasswort 1111 für die Benutzergruppe Installateur oder bereits das Anlagenpasswort der bestehenden Anlage eingestellt sein (siehe Kapitel 17.3, Seite 116).

  • Seite 61: Phase Eingeben

    Sie können die PV-Generatorleistung über die Eigenschaften der Strings errechnen lassen (siehe Kapitel 11.4.4, Seite 61) oder manuell eingeben. SMA empfiehlt, die PV-Generatorleistung über die Eigenschaften der Strings errechnen zu lassen. Ein String bezeichnet eine in Reihe geschaltete Gruppe von PV-Modulen. Üblicherweise besteht eine PV-Anlage aus mehreren Strings. Jeder String hat spezifische Eigenschaften, wie z.

  • Seite 62: Neuen String Erstellen

    11 Geräteverwaltung SMA Solar Technology AG Neuen String erstellen 1. Unter Konfiguration > Anlageneigenschaften die Registerkarte String-Konfiguration aufrufen und dort String hinzufügen wählen. 2. Die Eigenschaften des Strings eingeben: Eingabefeld Erklärung Wechselrichter Aus der Dropdown-Liste einen Wechselrichter auswählen, dem der String zugeordnet werden soll (siehe Kapitel 11.1, Seite 50).

  • Seite 63: Schaltgerät Hinzufügen

    SMA Solar Technology AG 11 Geräteverwaltung Bestehenden String übernehmen und editieren Voraussetzung: ☐ In Ihrer Anlage muss bereits mindestens 1 String konfiguriert sein. Vorgehen: 1. Auf der Registerkarte String-Konfiguration 1 in der Tabelle angezeigten String bzw. Wechselrichter auswählen. 2. In der Zeile des ausgewählten Strings und der Spalte kopieren wählen.

  • Seite 64: Modbus-Gerät Hinzufügen

    11 Geräteverwaltung SMA Solar Technology AG Abbildung 12: Anlagenerweiterung mit Funksteckdose (Beispiel) Ausführliche Erläuterungen zur Konfiguration neuer Verbraucher finden Sie unter Verbraucherübersicht und - planung Verbraucherübersicht und -planung. FRITZ!DECT Funksteckdosen messen automatisch die Umgebungstemperatur in der Nähe des Geräts. Die Temperatur wird auf der Menüseite Smart Home >...

  • Seite 65: Sunny Home Manager Austauschen

    SMA Solar Technology AG 11 Geräteverwaltung 11.6 Sunny Home Manager austauschen Wenn Sie den Sunny Home Manager austauschen möchten, müssen Sie den Anlagen-Setup-Assistenten verwenden (siehe Kapitel 9.1, Seite 30). Voraussetzungen: ☐ Sie müssen Installateur oder Anlagenadministrator sein (siehe Kapitel 16.1, Seite 112). ☐ Der auszutauschende Sunny Home Manager muss außer Betrieb genommen worden sein (siehe Kapitel 19.1, Seite 132).

  • Seite 66: Reset Auf Werkseinstellung

    Ein Neustart ist erforderlich, wenn Geräte über EEBus mit dem Sunny Home Manager verbunden werden (siehe Technische Information „SMA SMART HOME - Energiemanagement mit elektrischen Verbrauchern über EEBUS“). • Den Reset-Taster mit einem spitzen Gegenstand solange gedrückt halten, bis die LEDs nicht mehr rot blinken (mindestens 6 Sekunden).

  • Seite 67: Geräte Aus Dem Sunny Portal Löschen

    SMA Solar Technology AG 11 Geräteverwaltung 11. [Weiter] wählen. 12. [Fertigstellen] wählen. 11.7 Geräte aus dem Sunny Portal löschen Gerätedaten werden unwiderruflich gelöscht Wenn Sie ein Gerät löschen, werden alle Daten des Geräts unwiderruflich gelöscht. • Prüfen, ob es ausreicht, das Gerät zu deaktivieren.

  • Seite 68: Verbrauchersteuerung

    12 Verbrauchersteuerung SMA Solar Technology AG 12 Verbrauchersteuerung 12.1 Hintergrundinformationen 12.1.1 Arten von Verbrauchern Ein Verbraucher ist ein Gerät im Haushalt, das mit elektrischer Energie betrieben wird. Das Ziel der Steuerung besteht darin, den Verbraucher vom Sunny Home Manager möglichst so schalten zu lassen, dass vorwiegend PV-Energie verwendet wird und dadurch oder durch Wahl eines geeigneten Zeitfensters die Energiekosten für den Betrieb des Verbrauchers minimiert werden.

  • Seite 69: Kommunikation Mit Verbrauchern

    SMA Solar Technology AG 12 Verbrauchersteuerung Das über Ethernet oder WLAN angeschlossene Gerät sendet Informationen über den Verbrauchertyp, den geplanten Energiebedarf und den gewünschten Betriebszeitraum an den Sunny Home Manager. Der Sunny Home Manager berücksichtigt diese Informationen bei seiner Verbraucherplanung und sendet dem Verbraucher unter Berücksichtigung der von Ihnen im Rahmen der Verbrauchersteuerung konfigurierten Optimierungsziele entsprechende Start- und Stopp- Signale.
  • Seite 70 12 Verbrauchersteuerung SMA Solar Technology AG Verbraucher MUSS laufen Der Verbraucher muss eine definierte Betriebsdauer haben. Der Verbraucher wird innerhalb des konfigurierten Zeitfensters vom Sunny Home Manager ein- und ausgeschaltet. Diese Option sollten Sie wählen, wenn der Verbraucher auf jeden Fall z. B. an einem bestimmten Tag betrieben werden soll.

  • Seite 71: Priorisierung Von Verbrauchern

    • An Schaltgeräte angeschlossene Verbraucher, für die Sie den Zeitfenstertyp Verbraucher KANN laufen eingestellt haben. • Batterien, wenn beim Sunny Home Manager in den SMA Smart Home Einstellungen Batterieladen vor Kann- Verbraucher aktiviert ist (siehe Kapitel 11.3.8.1, Seite 58). • Direkt steuerbare Verbraucher mit optionaler Energieaufnahme. Bei diesen Geräten stellen Sie die Priorität bereits ein, wenn Sie das Gerät über den Konfigurationsassistenten Ihrer Sunny Home Manager-Anlage hinzufügen.
  • Seite 72 12 Verbrauchersteuerung SMA Solar Technology AG Abbildung 13: Verbraucherübersicht und -planung (Beispiel) Position Bezeichnung Erklärung Filteroptionen Über die Filteroptionen können Sie die Liste der Verbraucher filtern. Wenn Sie die Opti- on Aktive Verbraucher wählen, werden die Verbraucher ausgeblendet, die aktuell keinem Schaltgerät zugeordnet sind und dadurch nicht vom Sunny Home Manager ge-...

  • Seite 73: Schaltgerät Konfigurieren

    SMA Solar Technology AG 12 Verbrauchersteuerung Position Bezeichnung Erklärung Konfiguration Öffnet die Registerkarte "Name des Verbrauchers", auf der Sie die Verbraucherei- genschaften konfigurieren können. Verbraucher Über diese Schaltfläche können Sie der Sunny Home Manager-Anlage weitere Ver- hinzufügen braucher hinzufügen. Direkt steuerbare Verbraucher werden vom Konfigurationsassistenten automatisch er- kannt und unter Geräteübersicht >...

  • Seite 74: Beschädigung Von Verbrauchern Durch Häufiges Schalten

    12 Verbrauchersteuerung SMA Solar Technology AG ACHTUNG Beschädigung von Verbrauchern durch häufiges Schalten Häufiges Ein- und Ausschalten kann Verbraucher beschädigen. • Beim Hersteller des Verbrauchers erkundigen, ob der Verbraucher für die Steuerung über z. B. eine Funksteckdose oder ein Relais geeignet ist.

  • Seite 75: Erklärung

    SMA Solar Technology AG 12 Verbrauchersteuerung 2. Die Registerkarte Aktuell oder die Registerkarte Steuerung wählen. 3. In der Tabelle in der Spalte Betriebsmodus beim gewünschten Verbraucher die Schaltfläche des gewünschten Betriebsmodus wählen: Betriebsmodus Erklärung Einschalten Keine Steuerung des Schaltgeräts durch den Sunny Home Manager Das Schaltgerät wird eingeschaltet und wechselt in den Betriebsmodus Eingeschal-...

  • Seite 76: Direktes Starten Eines Verbrauchers

    12 Verbrauchersteuerung SMA Solar Technology AG Vorgehen: 1. In der Seiten- und Menüauswahl Konfiguration > Verbraucherübersicht und -planung wählen. 2. In der Zeile des gewünschten Verbrauchers in der Spalte Konfiguration das Symbol wählen. 3. [Bearbeiten] wählen. 4. Im Feld Anlauferkennung das Auswahlfeld Aktiv wählen.

  • Seite 77: Allgemeine Angaben Eingeben

    SMA Solar Technology AG 12 Verbrauchersteuerung Abbildung 14: Beispiel für einen programmgesteuerten Verbraucher 12.4.1 Allgemeine Angaben eingeben Unabhängig davon, ob Sie einen neuen Verbraucher oder einen bereits vorhandenen Verbraucher konfigurieren möchten, öffnet sich bei Aufruf der Konfiguration die Registerkarte (Neuer Verbraucher oder Name des Verbrauchers) mit den Verbrauchereigenschaften.

  • Seite 78: Verbraucherbild Auswählen

    12 Verbrauchersteuerung SMA Solar Technology AG Allgemeine Eigenschaf- Erklärung Verbraucherbild Verbraucherbild auswählen: • Um ein Standard-Verbraucherbild zu verwenden, in der Dropdown-Liste das gewünschte Verbraucherbild wählen. Verbraucherbild hochladen: • Unten auf der Seite [Verbraucherbild hochladen] wählen. • Gewünschte Datei wählen (erlaubte Dateiformate: JPG, JPEG, PNG, GIF, BMP).

  • Seite 79: Zustand Des Zugewiesenen Schaltgeräts Nach Betrieb Des Verbrauchers

    SMA Solar Technology AG 12 Verbrauchersteuerung Diese Einstellung müssen Sie direkt beim Hinzufügen des Verbrauchers vornehmen und angeben, ob der Verbraucher fest definierte Programme durchlaufen muss oder nicht: Einstellung Erklärung Der Verbraucher durchläuft nach dem Start ein festgelegtes Programm. Ein Unterbrechen des Verbrauchers während des Programmdurchlaufs kann das Ergeb- nis des Betriebs beeinträchtigen und sollte deshalb vermieden werden.

  • Seite 80: Minimale Ein- Und Ausschaltzeit Eingeben

    12 Verbrauchersteuerung SMA Solar Technology AG Die maximale Programmlaufzeit ist die Zeit, die ein programmgesteuerter Verbraucher für sein längstes Programm benötigt. Die maximale Programmlaufzeit legt fest, wann ein Verbraucher spätestens eingeschaltet werden muss, damit das längste Programm innerhalb der vorgegebenen Zeitgrenzen zu Ende laufen kann.

  • Seite 81: Priorität Des Verbrauchers Einstellen

    SMA Solar Technology AG 12 Verbrauchersteuerung Einstellung Erklärung Minimale Einschaltzeit Die minimale Einschaltzeit ist die Zeit, die der angeschlossene Verbraucher mindestens eingeschaltet bleiben muss, um z. B. einen Startvorgang abzuschließen oder einen Ar- beitsablauf durchzuführen. Verzögertes Einschalten möglich: Einige Verbraucher laufen möglicherweise nicht sofort beim Einschalten des zugewiese- nen Schaltgeräts an, z. B.

  • Seite 82: Messen Und Schalten Des Zugewiesenen Geräts Einstellen

    12 Verbrauchersteuerung SMA Solar Technology AG 12.4.9 Messen und Schalten des zugewiesenen Geräts einstellen • In der Dropdown-Liste Messen und Schalten die gewünschte Einstellung wählen. Einstellung Erklärung Das zugewiesene Gerät Der Verbraucher bezieht Strom über das Schaltgerät. soll messen und schalten Der Sunny Home Manager "lernt"...

  • Seite 83: Kürzere Lebensdauer Von Schaltgeräten Durch Häufiges Schalten Von Verbrauchern

    SMA Solar Technology AG 12 Verbrauchersteuerung Dauer des Zeitfensters Das Zeitfenster, in dem der Verbraucher betrieben werden soll, muss deutlich größer gewählt sein als die tatsächliche Betriebsdauer, damit der Sunny Home Manager innerhalb des Zeitfensters genügend Flexibilität hat, den Zeitpunkt zu ermitteln, zu dem die Energie am günstigsten ist.

  • Seite 84: Weiteres Zeitfenster Hinzufügen

    12 Verbrauchersteuerung SMA Solar Technology AG • Wenn Sie die Option Verbraucher KANN laufen gewählt haben, müssen Sie unter Verbraucher wird eingeschaltet abhängig von: die Bedingungen festlegen, unter denen der Verbraucher eingeschaltet werden soll. – Wenn Sie Anteil der PV-Energie wählen, müssen Sie über den Schieberegler mit der Glühlampe einstellen, wie hoch der Anteil an PV-Energie mindestens sein muss, damit der Sunny Home Manager den Verbraucher im konfigurierten Zeitfenster einschaltet.

  • Seite 85: Verbraucher Direkt Steuern

    ☐ Sie müssen Installateur oder Anlagenadministrator sein (siehe Kapitel 16.1, Seite 112). ☐ Der Verbraucher muss entweder das Datenaustauschprotokoll EEBus oder das Datenaustauschprotokoll SEMP unterstützen (siehe Anleitung des Verbrauchers und Technische Informationen unter www.SMA-Solar.com). Vorgehen: 1. Den Verbraucher an das lokale Netzwerk anschließen und herstellerspezifische Registrierung durchführen (siehe Anleitung des Verbrauchers).

  • Seite 86: Visualisierung Des Energiemanagements

    13 Visualisierung des Energiemanagements SMA Solar Technology AG 13 Visualisierung des Energiemanagements 13.1 Anlagenauswahl mit Anlagenliste Wenn Ihrer E-Mail-Adresse nur 1 Anlage zugewiesen ist, wird Ihnen dieses Menü nicht angezeigt. Unter dem Menüpunkt Anlagenauswahl sind alle Anlagen, die Ihrer E-Mail-Adresse zugeordnet sind aufgelistet. In der Anlagenliste können Sie zwischen den Optionen Einfache Liste und Erweiterte Liste wählen und die Liste...

  • Seite 87: Anlagenübersicht

    Der Sunny Home Manager zeichnet die von der PV-Anlage erzeugte Energie kontinuierlich auf. Diese PV- Erzeugungsdaten erhält der Sunny Home Manager über die angeschlossenen SMA Wechselrichter oder über einen optional angeschlossenen PV-Erzeugungszähler (z B. ein SMA Energy Meter). Außerdem empfängt der Sunny Home Manager über das Internet standortbezogene Wettervorhersagen.
  • Seite 88 13 Visualisierung des Energiemanagements SMA Solar Technology AG Voraussetzung für die Anzeige dieser Seite: ☐ Datenabfrageintervall muss auf automatisch eingestellt sein Datenabfrageintervall einstellen. Abbildung 17: Darstellung: links Variante I und rechts Variante II (Beispiele) Die Darstellungen Variante I und Variante II enthalten folgende aktuelle Daten: Bezeichnung Erklärung...

  • Seite 89: Übersicht Bereich Prognose Und Handlungsempfehlung

    SMA Solar Technology AG 13 Visualisierung des Energiemanagements Nur bei Anlagen mit Eigenverbrauch besteht die Auswahlmöglichkeit zwischen Variante I und Variante II. Bei Anlagen ohne Eigenverbrauch ist nur die Variante I möglich und der Konfigurationsblock ausgeblendet. Darstellung ändern: 1. Im Inhaltsbereich der Seite Aktueller Status und Prognose unten [Konfiguration - Aktueller Status und Prognose] wählen.
  • Seite 90 13 Visualisierung des Energiemanagements SMA Solar Technology AG Position Erklärung Geeigneter Zeitpunkt für das manuelle Einschalten von Verbrauchern Der Sunny Home Manager berücksichtigt folgende Informationen für die Handlungsempfehlung: • Erwartete PV-Leistung (siehe Position C) Voraussetzung: Der Standort der Anlage muss eingestellt sein.

  • Seite 91: Energiebilanz

    Die Daten auf dieser Seite werden nur vollständig angezeigt, wenn sowohl Netzeinspeisezähler als auch Netzbezugszähler angeschlossen sind. Die darüber hinaus erforderlichen PV-Erzeugungsdaten werden entweder direkt von den angeschlossenen SMA Wechselrichtern ermittelt oder können bei einer PV-Anlage mit Sunny Home Manager über einen zusätzlichen PV- Erzeugungszähler erfasst werden.
  • Seite 92 13 Visualisierung des Energiemanagements SMA Solar Technology AG Über Registerkarten können Sie den Zeitraum, der in der Anzeige dargestellt werden soll (Aktuell / Tag / Monat / Jahr / Gesamt), auswählen. Abbildung 19: Energiebilanz eines bestimmten Tages (Beispiel) Auslesen der Daten •...
  • Seite 93 Diagramms. Die Beschränkung der Wirkleistungseinspeisung auf 0 % unterstützen nur Wechselrichter, die die Fallback-Funktion unterstützen (Fallback: Im Falle eines Kommunikationsabbruchs zwischen dem Sunny Home Manager und dem Wechselrichter, fällt der Wechselrichter auf 0 Watt Ausgangsleistung zurück). Für weitere Informationen siehe Anleitung des Wechselrichters unter www.SMA-Solar.com. Betriebsanleitung HM-20-BE-de-15...

  • Seite 94: Verbraucherbilanz Und -Steuerung

    Voraussetzung für die Anzeige der Registerkarte Aktuell: ☐ Als Datenabfrageintervall muss automatisch eingestellt sein Datenabfrageintervall einstellen. Verwenden Sie von SMA empfohlene Energiezähler. Anderenfalls werden die Daten auf der Regis- terkarte Aktuell möglicherweise verspätet angezeigt. Die Registerkarte zeigt folgende aktuelle Daten an: Im Diagramm: •...

  • Seite 95: Konfiguration

    SMA Solar Technology AG 13 Visualisierung des Energiemanagements Registerkarte Inhalt Im Diagramm: • Bei gewählter Ansicht Stapelreihenfolge ( ): Die Linien unten im Diagramm zeigen den Verlauf der bezogenen Leistung jedes Verbrauchers am gewählten Tag. Über die Legende unterhalb des Diagramms können Sie die im Diagramm dargestellten Verbraucher ein- oder ausblenden und die Stapelreihenfolge der Verbraucher im Diagramm ändern:...

  • Seite 96: Darstellung Der Verbraucher Auswählen

    13 Visualisierung des Energiemanagements SMA Solar Technology AG Registerkarte Inhalt Jahr Im Diagramm: • Energiebezug jedes Verbrauchers im gewählten Jahr in Monaten In der Tabelle: • Jahresverbrauch: Energiebezug des Verbrauchers im gewählten Jahr • Prozentualer Anteil an Batterieentladung: Prozentualer Anteil des Jahresverbrauchs, der aus Batterieentladung gedeckt wurde •...

  • Seite 97: Verbraucherfarbe Auswählen

    SMA Solar Technology AG 13 Visualisierung des Energiemanagements Verbraucherfarbe auswählen Zur besseren Visualisierung werden die Verbraucher in den Diagrammen mit unterschiedlichen Farben dargestellt. Bei Bedarf können Sie die zugewiesene Farbe ändern. Vorgehen: • In der Liste unter dem Diagramm auf des Farbkästchen neben dem gewünschten Verbraucher klicken und aus der Farbpalette eine neue Farbe auswählen.
  • Seite 98 13 Visualisierung des Energiemanagements SMA Solar Technology AG Berechnung der Ertragserwartung Über die Schaltfläche Ertragserwartung bearbeiten gelangen Sie direkt zu dem Menü, in dem Sie den spezifischen Jahresertrag manuell eingeben und sich den erwarteten Jahresertrag berechnen lassen können Ertragserwartung eingeben.

  • Seite 99: Analyse Der Anlagenleistung

    SMA Solar Technology AG 13 Visualisierung des Energiemanagements 13.6.2 Analyse der Anlagenleistung 13.6.2.1 Übersicht Analyse Auf der Seite Analyse können Sie die Leistungs- und Ertragswerte einzelner Wechselrichter miteinander oder mit der Gesamtanlage vergleichen. Abbildung 20: Menüseite Analyse (Beispiel) Position Erklärung Bereich Geräteauswahl...
  • Seite 100 13 Visualisierung des Energiemanagements SMA Solar Technology AG Position Erklärung Bereich Details Dieser Bereich enthält die Leistungswerte des angezeigten Diagramms als 15-Minuten-Mittelwerte. Bereich Logbuch Dieser Bereich enthält Meldungen der ausgewählten Geräte und dazugehörige übergeordnete An- lagenmeldungen. * wird nicht auf der Registerkarte Gesamt angezeigt...

  • Seite 101: Geräteauswahl Einstellen

    SMA Solar Technology AG 13 Visualisierung des Energiemanagements Registerkarte Erklärung Gesamt Großes Diagramm: • Ertragswerte der gewählten Geräte für einzelne Jahre • Unten rechts im Diagramm*: Gesamtertrag der PV-Anlage für alle Jahre zusammen * wird nur angezeigt, wenn in der Geräteauswahl das Auswahlfeld Gesamtanlage aktiviert ist 13.6.2.2 Geräteauswahl einstellen...

  • Seite 102: Überwachung Der Sunny Home Manager-Anlage

    14 Überwachung der Sunny Home Manager-Anlage SMA Solar Technology AG 14 Überwachung der Sunny Home Manager-Anlage Die Menüseite Anlagenüberwachung zeigt je nach Konfiguration Ihrer Anlage folgende Informationen an: • Kommunikationsüberwachung • Wechselrichter-Vergleich • SMA Smart Connected • Anlagenkonfiguration Jeden dieser Bereiche können Sie separat konfigurieren.

  • Seite 103: Sma Smart Connected

    • Höhe des Mittelwerts aller überwachten Wechselrichter 14.1.3 SMA Smart Connected SMA Smart Connected ist ein kostenloser Service von SMA Solar Technology AG, der folgende Punkte beinhaltet: • Automatisches Wechselrichter-Monitoring - Ihre Wechselrichter werden kontinuierlich auf Auffälligkeiten und Fehler überprüft.

  • Seite 104: Anlagenüberwachung Konfigurieren

    – Entwicklung des Zählerstands (Gesamtertrag in kWh und Leistung in kW) in den Stunden eines Tages • Bei Batterie-Wechselrichtern: – Aktuelle Batterieladekapazität über einen ausgewählten Zeitraum Wenn Sie darüber hinaus detaillierte Anlagenüberwachungsfunktionen und eine umfangreichere Datenspeicherung wünschen, besteht die Möglichkeit, über den SMA Online Store entsprechende Zusatzfunktionen kostenpflichtig freizuschalten. 14.2 Anlagenüberwachung konfigurieren 14.2.1 Kommunikationsüberwachung einstellen...

  • Seite 105: Wechselrichter-Vergleich Einstellen

    6. [Speichern] wählen. 14.2.3 SMA Smart Connected aktivieren SMA Smart Connected kann im Sunny Portal nur genutzt werden, wenn auch die am Sunny Home Manager angeschlossenen Geräte SMA Smart Connected unterstützen. Generell kann jedes Gerät für Smart Connected freigeschaltet werden, allerdings muss dies für jedes Gerät einzeln und auch für jedes einzelne Land separat (manuell) durchgeführt werden.

  • Seite 106: Anlagenkonfiguration Bearbeiten

    14 Überwachung der Sunny Home Manager-Anlage SMA Solar Technology AG 4. Im Feld SMA Smart Connected Häkchen setzen, um Zustimmung zu erteilen. 5. [Speichern] wählen. 14.2.4 Anlagenkonfiguration bearbeiten ☐ In der Anlage wurde mindestens 1 neues Gerät erkannt. 1. Im Feld Anlagenkonfiguration Geräte jetzt einrichten >> anwählen.

  • Seite 107: Eingabefeld Oder Dropdown-Liste

    SMA Solar Technology AG 14 Überwachung der Sunny Home Manager-Anlage Eingabefeld oder Erklärung Dropdown-Liste Status In dem Dropdown-Menü können Sie entweder alle Meldungen aufrufen oder nur diejenigen, die neu sind oder diejenigen, die Sie bereits gelesen haben, aufrufen: • nicht bestätigte Meldungen: neu •...

  • Seite 108: Info-Reporte Konfigurieren

    14 Überwachung der Sunny Home Manager-Anlage SMA Solar Technology AG Darüber hinaus können Sie einen Report für ein bestimmtes Datum nacherstellen. Info-Reporte konfigurieren Das Sunny Portal sendet Ihnen die Tagesreporte zu, wenn es alle Daten des Vortags verarbeitet hat, die Monatsreporte am Monatsende.

  • Seite 109: Report Manuell Nacherstellen

    SMA Solar Technology AG 14 Überwachung der Sunny Home Manager-Anlage Bereich Erklärung Intervall • Um stündlich eine E-Mail mit dem Ereignisreport zu erhalten, die Option stündlich aktivieren. • Um täglich 1 E-Mail mit dem Ereignisreport zu erhalten, die Option täglich aktivieren und in der Dropdown-Liste die Uhrzeit wählen, zu der Sie die E-Mail erhalten möchten.

  • Seite 110: Präsentation Der Sunny Home Manager-Anlage

    15 Präsentation der Sunny Home Manager-Anlage SMA Solar Technology AG 15 Präsentation der Sunny Home Manager-Anlage 15.1 Anlagensteckbrief Das Sunny Portal setzt den Anlagensteckbrief aus Informationen zusammen, die Sie auf verschiedenen Sunny Portal- Seiten eingeben können bzw. eingegeben haben. Entsprechend umfangreich fällt dieser Steckbrief aus.

  • Seite 111: Seiten Zur Ansicht Im Sunny Portal Freigeben

    SMA Solar Technology AG 15 Präsentation der Sunny Home Manager-Anlage Voraussetzung: ☐ Sie müssen Installateur oder Anlagenadministrator sein (siehe Kapitel 16.1, Seite 112). Seiten zur Ansicht im Sunny Portal freigeben ☐ Sie müssen mindestens eine Seite veröffentlicht haben. Vorgehen: 1. Im Feld Freigegebener Bereich über den Link Freigegebenen Bereich dieser Anlage öffnen anschauen, welche Seiten Sie bislang freigegeben haben (in der Regel mindestens den Anlagensteckbrief).

  • Seite 112: Benutzerverwaltung

    16 Benutzerverwaltung SMA Solar Technology AG 16 Benutzerverwaltung Voraussetzung für die Anzeige der Seite: ☐ Sie müssen Anlagenadministrator sein. Die Seite zeigt alle Benutzer, die für die Sunny Home Manager-Anlage angelegt wurden (siehe Kapitel 16.2, Seite 113). Zudem haben Sie die Möglichkeit, bereits angelegte Benutzer zu bearbeiten und z. B. die Benutzerrolle des Benutzers zu ändern oder den Benutzer zu löschen.

  • Seite 113: Neuen Benutzer Anlegen

    SMA Solar Technology AG 16 Benutzerverwaltung Rechte Rolle Gast Standard- Installateur Anlagen- benutzer administrator Funksteckdosen hinzufügen und − ✓ ✓ ✓ konfigurieren Modbus-Geräte hinzufügen und − ✓ ✓ ✓ konfigurieren Betriebsmodus von Schaltgerä- − ✓ ✓ ✓ ten über das Sunny Portal ein-...

  • Seite 114: Benutzer Löschen

    16 Benutzerverwaltung SMA Solar Technology AG 3. Im Textfeld E-Mail-Adresse die E-Mail-Adresse des neuen Benutzers eingeben. 4. Im Bereich Rollen die Option der gewünschten Rolle aktivieren. 5. [Speichern] wählen. ☑ Der neue Benutzer erhält eine E-Mail mit den Zugangsdaten. 16.3 Benutzer löschen...

  • Seite 115: Informationen Zu Passwörtern

    SMA Solar Technology AG 17 Informationen zu Passwörtern 17 Informationen zu Passwörtern 17.1 Anforderungen an ein sicheres Passwort Regeln zur Erhöhung der Sicherheit Ihres Passworts: Passwörter wählen, die aus mindestens 10 Zeichen und maximal 50 Zeichen bestehen, darunter • mindestens ein Kleinbuchstabe •...

  • Seite 116: Passwörter Ändern

    17 Informationen zu Passwörtern SMA Solar Technology AG FRITZ!Box-Passwort Für die FRITZ!DECT-Produkte von AVM gibt es kein eigenes Passwort. Die Kommunikation des Sunny Home Managers erfolgt indirekt über die FRITZ!Box. Dafür ist je nach eingestellter Anmeldung ein FRITZ!Box Kennwort erforderlich. Für die Einrichtung der Smart Home Steuerung im Sunny Home Manager sind zur Anmeldung an der FRITZ!Box ab der FRITZ!OS-Version 7.26 die Eingabe von sowohl einem Benutzernamen als auch einem Kennwort erforderlich (siehe...

  • Seite 117: Anlagenpasswort Vergessen

    SMA Solar Technology AG 17 Informationen zu Passwörtern Anlagenpasswort vergessen Jedes Gerät mit einem Personal Unlocking Key (PUK) freischalten. Passwort für Edimax WLAN-Funksteckdosen vergessen Siehe Anleitung des Herstellers. Passwort für die Fritz!Box vergessen Siehe Anleitung des Herstellers. Betriebsanleitung HM-20-BE-de-15...

  • Seite 118: Fehlersuche

    Die Daten sind nicht verloren. Bei max. 24 angeschlossenen Geräten kann der nikationsprobleme aufgrund ei- Sunny Home Manager 2.0 eine Zeit von ca. 5 Tagen ohne Datenverlust bei Aus- nes Internetausfalls. Sind nun alle fall der Internetverbindung überbrücken. Bei weniger installierten Geräten verlän- Erzeugungsdaten für die Zeit des...

  • Seite 119: Fehler Bei Der Registrierung Im Sunny Portal

    SMA Solar Technology AG 18 Fehlersuche Problem Ursachen und Abhilfen Geräteparameter werden nicht Möglicherweise ist das Gerät nicht erreichbar. aktualisiert . Abhilfe: • Versuchen Sie, die Geräteparameter manuell zu aktualisieren Registerkarte Geräteübersicht Möglicherweise ist das Anlagenpasswort nicht korrekt. Abhilfe: • Geben Sie das korrekte Passwort ein.
  • Seite 120 Abhilfe: • Das SMA Gerät aus der Webconnect-Anlage löschen oder in der Webconnect-Anlage den Datenempfang des Geräts deaktivieren. Das SMA Gerät befindet sich nicht im gleichen lokalen Netzwerk wie der Sunny Home Manager. Abhilfe: • Das SMA Gerät an den gleichen Router/Switch anschließen wie den Sunny Home Manager.
  • Seite 121 Bei Ihrem Router ist DHCP nicht aktiviert. Abhilfe: • DHCP beim Router aktivieren. • Wenn Ihr Router kein DHCP unterstützt, mit dem SMA Connection Assist statische Netzwerkeinstellungen am Speedwire-Gerät vornehmen. Sie erhalten die Software SMA Connection Assist kostenlos im Download- Bereich unter www.SMA-Solar.com.
  • Seite 122 18 Fehlersuche SMA Solar Technology AG Problem Ursache und Abhilfe Der Anlagen-Setup-Assistent fin- Möglicherweise ist der Sunny Home Manager nicht korrekt an den Router ange- det keinen Sunny Home Mana- schlossen. ger mit dem eingegebenen Identi- Abhilfe: fizierungs- und Registrierungs- •...

  • Seite 123: Fehlermeldung Am Sunny Home Manager

    Fehlermeldung Ver- stellt. bindungsversuch fehlge- Abhilfe: schlagen. • Das Anlagenpasswort der bestehenden Anlage vorübergehend an das Passwort des neuen SMA Geräts anpassen (siehe Kapitel 17.3, Seite 116). 18.3 Fehlermeldung am Sunny Home Manager LED-Zustand Ursache und Abhilfe Status LED: Aus Der Sunny Home Manager ist nicht mit Spannung versorgt.

  • Seite 124: Probleme Bei Der Konfiguration Und Steuerung Von Funksteckdosen

    18 Fehlersuche SMA Solar Technology AG LED-Zustand Ursache und Abhilfe Performance LED: Rot leuchtend Der Sunny Home Manager kann die Verbindung zum Sunny Portal nicht automa- tisch herstellen. Ein oder mehrere Geräte in der Anlage sind in einem Fehlerzu- stand. Dieser konnte aufgrund der Verbindungsstörung noch nicht an Sunny Portal gemeldet werden.
  • Seite 125 SMA Solar Technology AG 18 Fehlersuche Problem Ursache und Abhilfe Der Home Manager kommuni- Die Smart Home Einstellungen in der Fritz!Box sind nicht korrekt. ziert nicht mit der Fritz!Box. Abhilfe: • Wenn Sie bei der Einrichtung der Smart Home Steuerung für die Fritz!Box Anmeldung die Option Kennwortlose Anmeldung gewählt haben, darf in...

  • Seite 126: Unvollständige/Veraltete/Fehlerhafte Daten Auf Der Benutzeroberfläche

    Ursache und Abhilfe Die Seite Energiebilanz wird Die Seite Energiebilanz wird nur angezeigt, wenn die integrierte Messeinrich- nicht angezeigt. tung oder ein separates SMA Energy Meter Messdaten vom Netzanschlusspunkt liefert. Abhilfe: • Sicherstellen, dass eine Messeinrichtung am Netzanschlusspunkt installiert ist. Weisen Sie die Messeinrichtung (integriert oder separates SMA Energy Meter) dem Netzanschlusspunkt in den Sunny Home Manager Eigenschaften zu Energiezähler neu konfigurieren.
  • Seite 127 Das Sunny Portal zeigt unrealisti- Die integrierte Messeinrichtung des Sunny Home Managers oder das separate sche Daten an. SMA Energy Meter sind nicht korrekt angeschlossen oder konfiguriert. Abhilfe: • Sicherstellen, dass alle Geräte richtig angeschlossen und konfiguriert sind. Das Sunny Portal zeigt im Dia-...

  • Seite 128: Netzwerkprobleme

    1. Den Computer mit einem Netzwerkkabel an denselben Router anschließen, an den auch der Sunny Home Manager angeschlossen ist. 2. Im Download-Bereich unter www.SMA-Solar.com den Sunny Home Manager Assistant für das Betriebssystem Ihres Computers herunterladen. 3. Den Sunny Home Manager Assistant mit Doppelklick auf den Dateinamen starten.

  • Seite 129: Meldungen Zur Wirkleistungsbegrenzung Im Anlagenlogbuch

    SMA Solar Technology AG 18 Fehlersuche 18.7 Meldungen zur Wirkleistungsbegrenzung im Anlagenlogbuch Problem Ursache und Abhilfe Meldung im Anlagenlogbuch: Die Funktion Begrenzung der Wirkleistungseinspeisung ist aktiviert, trotz- Eingespeiste Leistung hat dem wurde mehr als die maximale erlaubte Wirkleistung ins öffentliche Strom- mehrfach den erlaubten Wert netz eingespeist.

  • Seite 130: Geräte Mit Kommunikation Per Datenaustauschprotokoll

    18 Fehlersuche SMA Solar Technology AG 18.8 Geräte mit Kommunikation per Datenaustauschprotokoll Geräte, die über eine spezielle Schnittstelle für den Datenaustausch, z. B. SEMP oder EEBus verfügen, können direkt über ein sogenanntes EM (Energy Management)-Gateway mit dem Sunny Home Manager kommunizieren.
  • Seite 131 SMA Solar Technology AG 18 Fehlersuche Problem Ursache und Abhilfe Meldung im Anlagenlogbuch: Das Gerät ist nicht mit seinem Gateway verbunden. EM-Gateway nicht gefunden: Abhilfe: XXXX, Name:* • Prüfen, ob die Kommunikation zwischen dem Gerät und seinem Gateway funktioniert. Ggf. befindet sich das Gerät außerhalb der Reichweite seines Gateways (z. B.

  • Seite 132: Außerbetriebnahme

    19 Außerbetriebnahme SMA Solar Technology AG 19 Außerbetriebnahme 19.1 Sunny Home Manager außer Betrieb nehmen Vorgehen: • Sunny Home Manager von der Spannungsversorgung trennen • Die Kabel entfernen und den Sunny Home Manager demontieren Sunny Home Manager von der Spannungsversorgung trennen...

  • Seite 133: Anhang

    SMA Solar Technology AG 20 Anhang 20 Anhang 20.1 Anwendungsbeispiel Prognosebasiertes Batterieladen 20.1.1 Ziel und Hintergrundinformationen Ziel der Nutzung von Batterie-Speichersystemen Ziel der Nutzung von Batterie-Speichersystemen ist es, überschüssige PV-Energie, die aktuell nicht selbst genutzt werden kann, nicht ins öffentliche Stromnetz einzuspeisen, sondern stattdessen in Batterien zwischenzuspeichern. Sie steht dann zur Verfügung und kann genutzt werden, wenn die selbst erzeugte PV-Energie, z. B.

  • Seite 134: Prognosebasiertes Batterieladen Einrichten

    5. Auf der Konfigurationsseite Geräteübersicht den Sunny Home Manager auswählen und dessen Geräteeigenschaften aufrufen. 6. Im Bereich SMA Smart Home Einstellungen folgende Einstellungen vornehmen: • Im Feld EEBUS Protokoll Häkchen setzen: Aktiv • Wenn die Anlage eine aktive Wirkleistungsbegrenzung hat, im Feld Prognosebasierten Batterieladen Häkchen setzen: Aktiv...
  • Seite 135 SMA Solar Technology AG 20 Anhang • Im Feld Erforderlicher Ladestand (SoC) für prognosebasiertes Laden den voreingestellten Wert von 0 % ggf. ändern (z. B. auf 60 %). Der eingestellte Wert gibt den prozentualen Anteil der Batterieladung an, der erreicht sein muss, bevor der Sunny Home Manager die Funktion prognosebasiertes Batterieladen aktiviert, d. h.

  • Seite 136: Technische Daten

    SMA Solar Technology AG 21 Technische Daten Energiemanager Anschluss an den lokalen Router via Ethernet-Kabel (10/100 Mbit/s, RJ45-Stecker) Anbindung von SMA PV-Wechselrichtern und Batteriesys- Ethernet oder WLAN über lokalen Router temen Anbindung von Verbrauchern 1. Direkte Datenverbindung (EEBus, SEMP) 2. Indirekte Datenverbindung (kompatible schaltbare Geräte)

  • Seite 137: Allgemeine Daten

    Updatefunktion für den Sunny Home Manager und die automatisch angeschlossenen SMA Geräte Garantie 2 Jahre Zertifikate und Zulassungen www.SMA-Solar.com Zubehör SMA Energy Meter als Ergänzung zur integrierten genaue 3-phasige Messung, Anschluss über Ethernet im Messeinrichtung lokalen Netzwerk Typenbezeichnung HM-20 Betriebsanleitung HM-20-BE-de-15...
  • Seite 138 22 Kontakt SMA Solar Technology AG 22 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Folgende Daten werden benötigt, um Ihnen gezielt helfen zu können: • Seriennummer und Software-Paket des Sunny Home Managers •...
  • Seite 139 SMA Solar Technology AG 22 Kontakt United Arab SMA Middle East LLC India SMA Solar India Pvt. Ltd. Emirates Abu Dhabi Mumbai +971 2234 6177 +91 22 61713888 SMA Online Service Center: www.SMA-Service.com ไทย Service Partner for String inverter: 대한민국 Enerone Technology Co., Ltd Solar Power Engineering Co., Ltd.
  • Seite 140 www.SMA-Solar.com...

Diese Anleitung auch für:

Hm20

Inhaltsverzeichnis
