* Система заповнення
1
Замок бака для чистої води з
2
фільтром для чистої води
Фільтр для грубого бруду
3
Кришка бака для брудної води
4
Панель керування
5
Поворотний регулятор очищувальної
6
крайки (лише очищувальна головка
D)
Педаль заміни щіток (лише
7
очищувальна головка D)
Кермове колесо
8
Очищувальна крайка
9
Ручка заміни щіток (лише
10
очищувальна головка R)
Бічне світло
11
Контейнер для крупного сміття (лише
12
очищувальна головка R)
Каністра для мийного засобу
13
Заводська табличка
14
Усмоктувальний шланг мийного
15
засобу
Акумулятор
16
* Внутрішній зарядний пристрій
17
Штекер акумулятора (із зовнішнім
18
зарядним пристроєм)
Мережевий кабель зарядного
пристрою (з внутрішнім зарядним
пристроєм)
Місце для встановлення комплекту
19
для очищення Homebase Box
* Сигнальна лампа
20
Сидіння
21
Пристрій розблокування бака для
22
брудної води
Важіль регулювання сидіння
23
Заливний отвір бака для чистої води
24
Тримач шланга
25
Фари денного світла
26
Педаль акселератора
27
* Бічна дека
28
* Підключення води для системи
29
промивання бака для брудної води
Опора кришки бака для брудної води
30
Поплавець
31
Ворсовий фільтр
32
Місце зберігання всмоктувальної
33
планки
Зливний шланг для брудної води з
34
дозуючим пристроєм
Бак для брудної води
35
* Тримач для швабри
36
Всмоктувальний шланг
37
Затискний важіль усмоктувальної
38
планки
Замок резервуара для брудної води
39
Всмоктувальна планка
40
Очищувальна головка
41
Покажчик рівня чистої води
42
Бак для чистої води
43
* опція
Кольорове маркування
● Елементи керування процесом
очищення позначені жовтим
кольором.
● Елементи керування технічним
обслуговуванням і сервісом позначені
світло-сірим кольором.

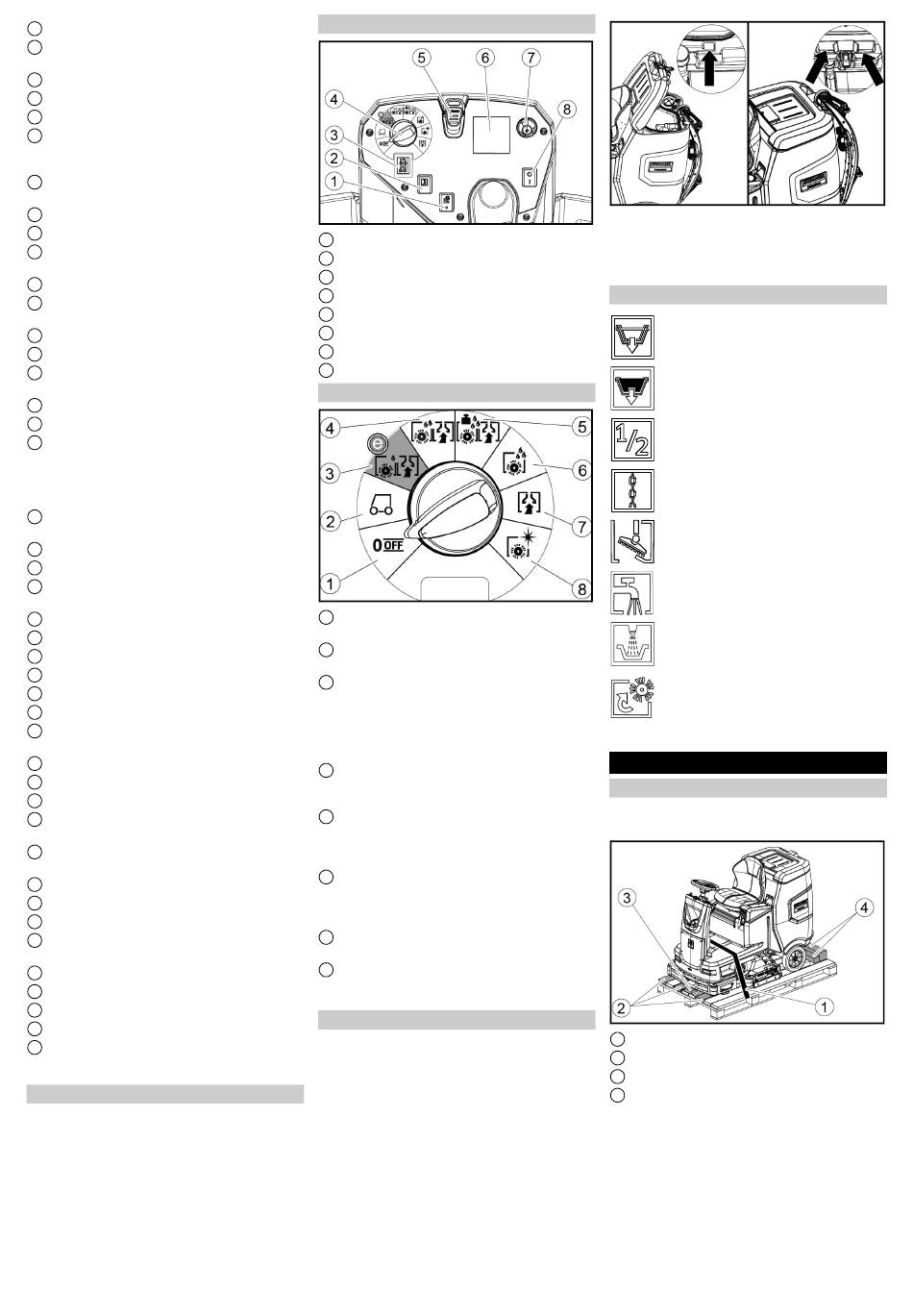

Панель керування
* Вимикач бічної деки
1
Звуковий сигнал
2
Перемикач напрямку руху
3
Перемикач програм
4
Чип-ключ
5
Дисплей
6
Інформаційна кнопка
7
Запобіжний вимикач
8
Перемикач програм
OFF
1
Пристрій вимкнено.
Транспортування
2
Під'їхати до місця роботи.
Програма Eco
3
Вологе очищення підлоги (із
зменшеною кількістю води та
зниженою частотою обертання щітки)
та всмоктування брудної води (із
зниженою потужністю всмоктування).
Очищення з усмоктуванням
4
Вологе очищення підлоги й
усмоктування брудної води.
Підвищений тиск притискання щіток
5
Вологе прибирання підлоги (з
підвищеним тиском притискання
щіток) і всмоктування брудної води.
Очищення/заливання без
6
усмоктування
Вологе очищення підлоги з тривалою
дією мийного засобу.
Всмоктування
7
Усмоктування забрудненого розчину.
Полірування
8
Полірування підлоги без рідини з
високою частотою обертання щіток.
Тримач всмоктувальної планки
● Під час руху через вузькі місця
всмоктувальну планку можна зняти й
навісити в одному з отворів на кришці
бака для брудної води.
Українська
●
Усмоктувальну планку можна
помістити на зберігання в
заглиблення на баку для брудної
води.
Символи на пристрої
Зливний отвір бака для чистої
води
Зливний отвір бака для брудної
води
Рівень заповнення бака для
чистої води (50 %)
Точка кріплення
*Тримач для швабри
Підведення води до системи
заповнення
Підведення води до системи
промивання бака для брудної
води
Заміна щіток
* опція
Монтаж
Вивантаження
1. Зняти пакувальну плівку.
2. Зняти стяжну стрічку.
Стяжна стрічка
1
Дошка
2
Колодка
3
Дерев'яний брус
4
3. Відкрутити колодку, дерев'яні бруси та
дошки. Компоненти, які слід
відкрутити, позначені на рисунку
сірим кольором.
4. З використанням відкручених дощок і
дерев'яних брусів установити рампу
перед піддоном і закріпити її
саморізами для ДСП.
