* Plniaci systém
1
Uzáver nádrže na čistú vodu s filtrom na
2
čistú vodu
Filter na hrubé nečistoty
3
Veko nádrže na znečistenú vodu
4
Ovládací panel
5
Nastavovacie koliesko stierky (iba čis-
6
tiaca hlava D)
Pedál výmeny kief (iba čistiaca hlava D)
7
Volant
8
Stierka
9
Rukoväť výmeny kief (iba čistiaca hlava
10
R)
Bočné svetlo
11
Zásobník hrubých nečistôt (iba čistiaca
12
hlava R)
Kanister na čistiaci prostriedok
13
Typový štítok
14
Sacia hadica čistiaceho prostriedku
15
Batéria
16
* Interná nabíjačka
17
Zástrčka batérie (v prípade externej na-
18
bíjačky)
Sieťový kábel nabíjačky (v prípade in-
ternej nabíjačky)
Odkladania plocha pre čistiacu súpravu
19
„Homebase Box"
* Výstražné svetlo
20
Sedadlo
21
Odblokovanie nádrže na znečistenú vo-
22
du
Páka nastavenia sedadla
23
Plniaci otvor nádrže na čistú vodu
24
Držiak hadice
25
Denné svetlá
26
Plynový pedál
27
* Odklápacie hlavice na drhnutie
28
* Prípojka vody pre preplachovací sys-
29
tém nádrže na znečistenú vodu
Podpera veka nádrže na znečistenú vo-
30
du
Plavák
31
Filter na žmolky
32
Uschovanie sacej lišty
33
Vypúšťacia hadica znečistenej vody s
34
dávkovacím zariadením
Nádrž na znečistenú vodu
35
* Držiak mopu
36
Nasávacia hadica
37
Upínacia páka sacej lišty
38
Uzáver nádrže na znečistenú vodu
39
Sacia lišta
40
Čistiaca hlava
41
Indikátor stavu naplnenia čistej vody
42
Nádrž na čistú vodu
43
* voliteľné
Farebné označenie
● Ovládacie prvky pre čistiaci proces sú žl-
té.
● Ovládacie prvky pre údržbu a servis sú
svetlosivé.

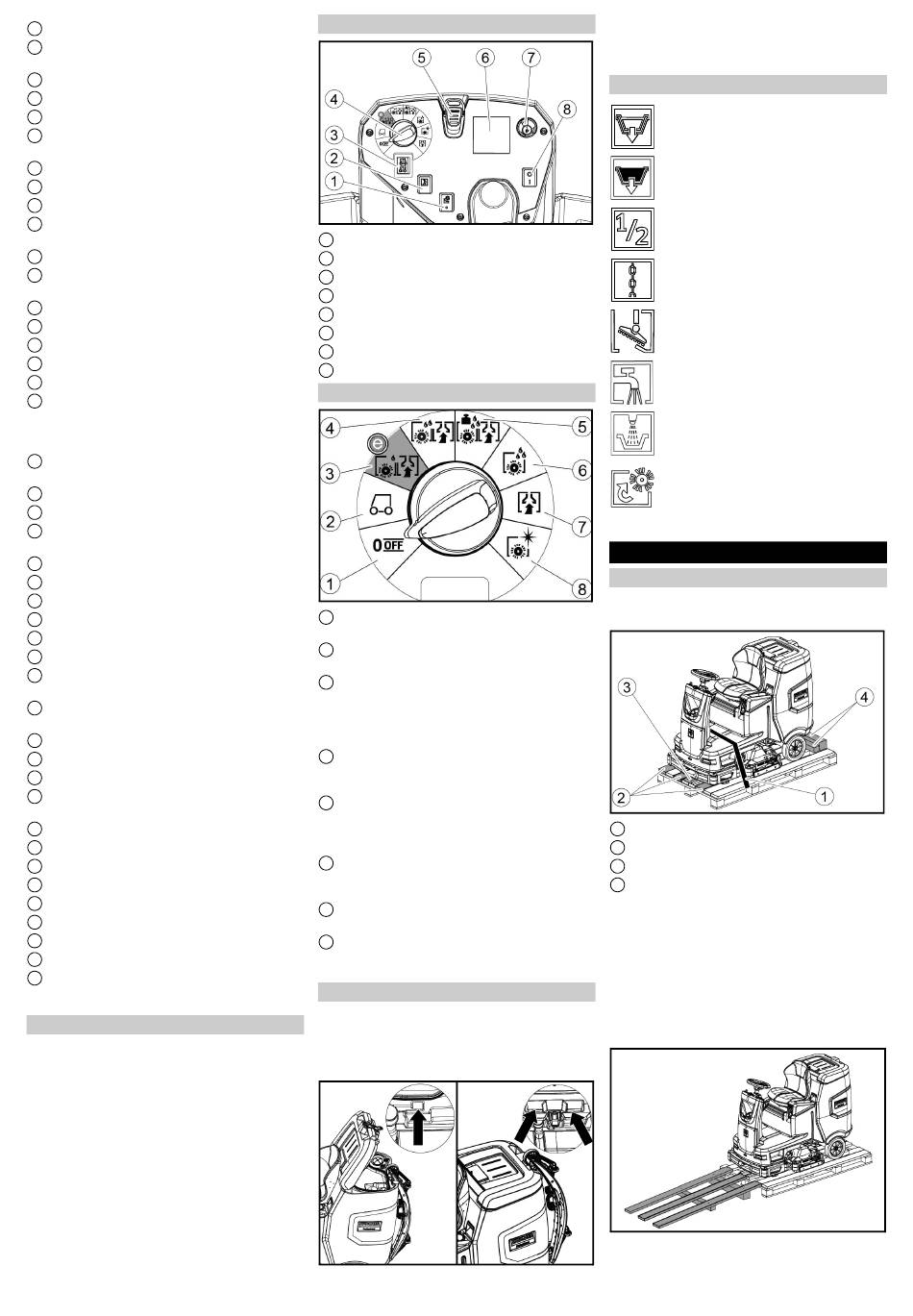

Ovládací panel
* Spínač odklápacích hlavíc na drhnutie
1
Húkačka
2
Spínač smeru jazdy
3
Programový spínač
4
Inteligentný kľúč
5
Displej
6
Informačné tlačidlo
7
Bezpečnostný spínač
8
Programový spínač
OFF
1
Prístroj je vypnutý.
Prepravná jazda
2
Choďte na miesto použitia.
Program Eco
3
Vyčistite podlahu na mokro (so zníže-
ným množstvom vody a zníženými otáč-
kami kefy) a vysajte znečistenú vodu
(so zníženým sacím výkonom).
Vysávanie pri drhnutí
4
Vyčistite podlahu na mokro a vysajte
znečistenú vodu.
Zvýšená prítlačná sila kefy
5
Vyčistite podlahu na mokro (so zvýše-
nou prítlačnou silou kefy) a vysajte zne-
čistenú vodu.
Drhnutie/nanesenie bez vysávania
6
Vyčistite podlahu na mokro a nechajte
pôsobiť čistiaci prostriedok.
Vysávanie
7
Vysajte znečistený kúpeľ.
Leštenie
8
Podlahu vyleštite vysokými otáčkami
kefy bez nanesenia kvapaliny.
Držiak sacej lišty
● Pri jazde cez úzke miesta sa dá sacia liš-
ta odmontovať a zavesiť do niektorého
z otvorov na veku nádrže na znečistenú
vodu.
●
Slovenčina
Na skladovanie sa dá sacia lišta zavesiť
do priehlbiny na nádrži na znečistenú
vodu.
Symboly na prístroji
Vypúšťací otvor nádrže na čistú
vodu
Vypúšťací otvor nádrže na znečis-
tenú vodu
Stav naplnenia nádrže na čistú vo-
du (50 %)
Uväzovací bod
*Držiak mopu
Prípojka vody plniaceho systému
Prípojka vody preplachovacieho
systému nádrže na znečistenú vo-
du
Výmena kief
* voliteľné
Montáž
Vyloženie
1. Odstráňte obalovú fóliu.
2. Odstráňte upínací pás.
Upínací pás
1
Doska
2
Brvno
3
Drevený hranol
4
3. Odskrutkujte brvno, drevené hranoly a
dosky. Konštrukčné diely, ktoré sa majú
odskrutkovať, sú na obrázku označené
sivou farbou.
4. Pomocou odskrutkovaných dosiek a
drevených hranolov postavte pre pale-
tou rampu a upevnite ju pomocou skru-
tiek do drevotriesky.
