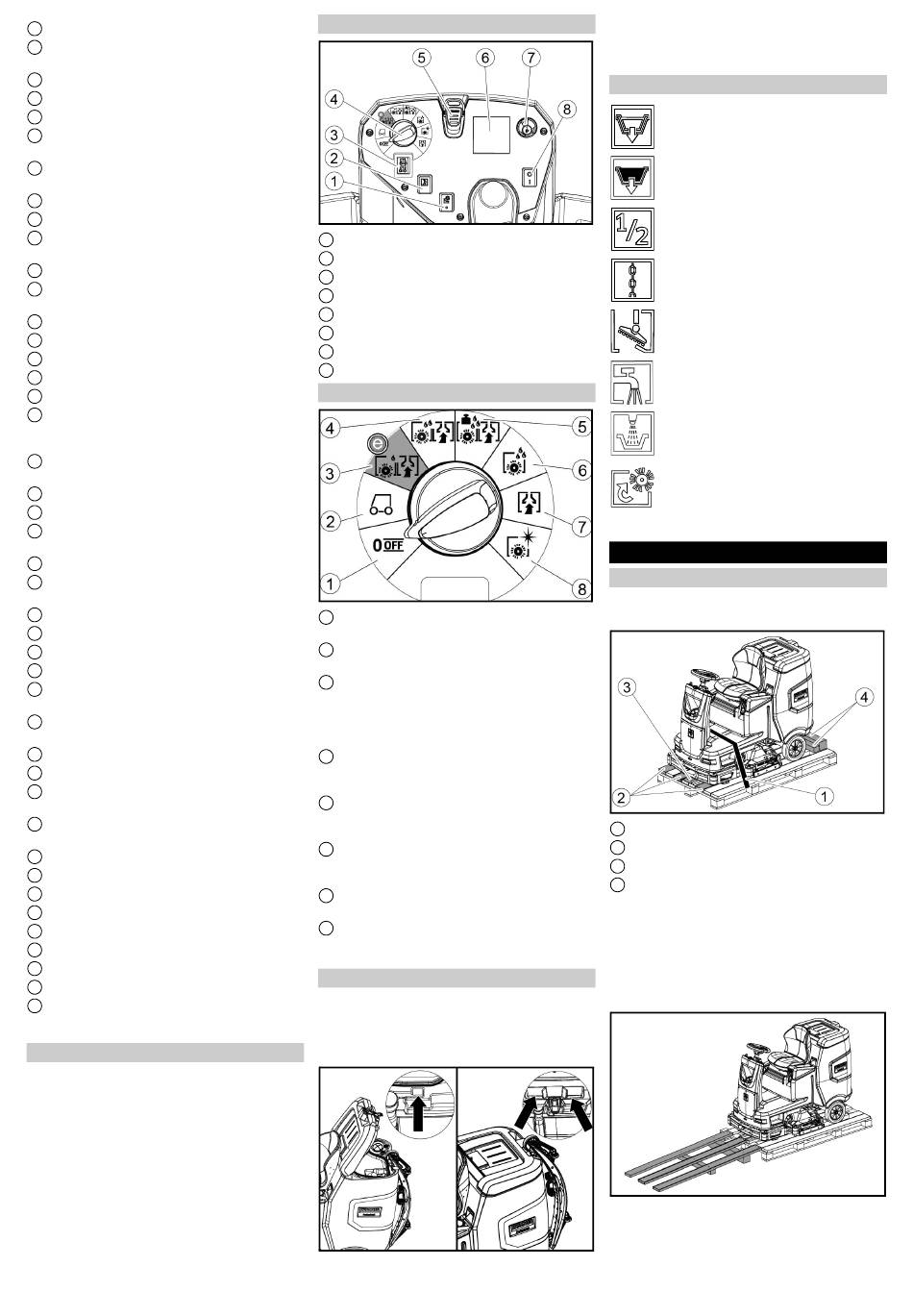

Montaža - Kärcher B 110 R Originalbetriebsanleitung

* Sistem polnjenja
1
Zapiralo rezervoarja za svežo vodo s fil-
2
trom za svežo vodo
Sito za grobo umazanijo
3
Pokrov rezervoarja za umazano vodo
4
Upravljalno polje
5
Gumb za nastavitev strgalne ustnice
6
(samo čistilna glava D)
Pedal za menjavo krtače (samo čistilna
7
glava D)
Krmilo
8
Strgalna ustnica
9
Ročaj za menjavo krtače (samo čistilna
10
glava R)
Stranska luč
11
Rezervoar za grobo umazanijo (samo
12
čistilna glava R)
Posode s čistilom
13
Tipska ploščica
14
Sesalna gibka cev za čistilo
15
Baterija
16
* Notranji polnilnik
17
Vtič baterije (pri zunanjem polnilniku)
18
Omrežni kabel polnilnika (pri notranjem
polnilniku)
Odlagalna površina za čistilni set
19
»Homebase Box«
* Opozorilna lučka
20
Sedež
21
Element za sprostitev rezervoarja za
22
umazano vodo
Vzvod za nastavljanje sedeža
23
Odprtina za polnjenje rezervoarja za
24
svežo vodo
Držalo gibke cevi
25
Dnevni luči za vožnjo
26
Vozni pedal
27
* Stranska krtača za drgnjenje
28
* Priključek za vodo za sistem splakova-
29
nja rezervoarja za umazano vodo
Opornik pokrova rezervoarja za umaza-
30
no vodo
Plovec
31
Sito za kosme
32
Prostor za shranjevanje sesalnega
33
prečnika
Gibka izpustna cev za umazano vodo z
34
dozirno napravo
Rezervoar za umazano vodo
35
* Držalo krpe za čiščenje tal
36
Sesalna gibka cev
37
Prižemna ročica sesalnega prečnika
38
Zapiralo rezervoarja za umazano vodo
39
Sesalni prečnik
40
Čistilna glava
41
Prikaz napolnjenosti za svežo vodo
42
Rezervoar za svežo vodo
43
* opcijsko
Barvna oznaka
● Upravljalni elementi za postopek čišče-
nja so rumeni.
● Upravljalni elementi za vzdrževanje in
servis so svetlo sivi.
Upravljalno polje
* Stikalo stranske krtače za drgnjenje
1
Hupa
2
Stikalo za smer vožnje
3
Stikalo za izbiro programa
4
Ključ Intelligent Key
5
Zaslon
6
Informacijski gumb
7
Varnostno stikalo
8
Stikalo za izbiro programa
OFF
1
Naprava je izklopljena.
Transportna vožnja
2
Odpeljite se do kraja uporabe.
Program Eco
3
Tla mokro očistite (z manjšo količino vo-
de in nižjim številom vrtljajev krtače) in
posesajte umazano vodo (z manjšo
zmogljivostjo sesanja).
Sesanje z drgnjenjem
4
Tla mokro očistite in posesajte umazano
vodo.
Večji pritisni tlak krtač
5
Tla mokro očistite (z večjim pritisnim tla-
kom krtač) in posesajte umazano vodo.
Drgnjenje/čiščenje brez sesanja
6
Tla mokro očistite in pustite čistilo učin-
kovati.
Sesanje
7
Posesajte raztopljeno umazanijo.
Poliranje
8
Tla spolirajte z višjim številom vrtljajev
krtač, ne da bi nanesli tekočino.
Držalo za sesalni prečnik
● Med vožnjo skozi ozke prostore lahko
sesalni prečnik odstranite in ga obesite v
eno od odprtin na pokrovu rezervoarja
za umazano vodo.
●
Slovenščina
Če želite shraniti sesalni prečnik, ga lah-
ko obesite v vdolbino na rezervoarju za
umazano vodo.
Simboli na napravi
Izpustna odprtina rezervoarja za
svežo vodo
Izpustna odprtina rezervoarja za
umazano vodo
Napolnjenost rezervoarja za sve-
žo vodo (50 %)
Pritrdilna točka
*Držalo krpe za čiščenje tal
Priključek za vodo sistema polnje-
nja
Priključek za vodo sistema splako-
vanja rezervoarja za umazano vo-
do
Menjava krtače
* opcijsko
Montaža
Raztovarjanje
1. Odstranite embalažno folijo.
2. Odstranite napenjalni trak.
Napenjalni trak
1
Deska
2
Letev
3
Tram
4
3. Odvijte letev, tramove in deske. Sestavni
deli, ki jih je treba odviti, so na sliki ozna-
čeni sivo.
4. Z odvitimi deskami in tramovi pred pale-
to postavite klančino in jo pritrdite z vijaki
za vpenjalne plošče.
5. Vstavite baterije, če je bila naprava do-
stavljena brez baterij (glejte poglavje
»Pred zagonom/baterije«).
239
