Idrifttagning - Kärcher B 110 R Originalbetriebsanleitung

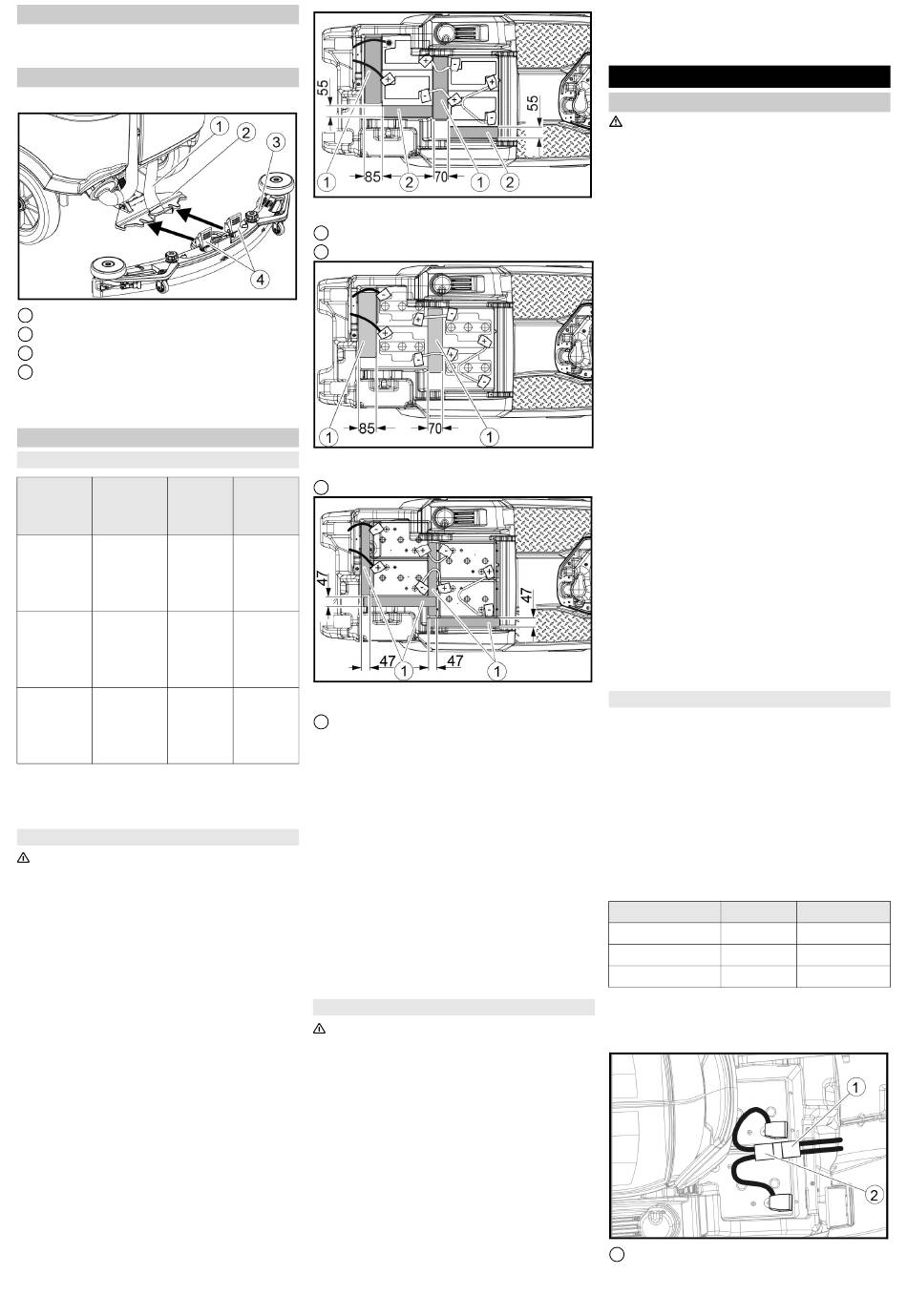

Montera borstarna
1. Monteringen av borstarna beskrivs i ka-
pitlet "Underhållsarbeten".
Montera sugbalken
1. Fäll upp båda klämspakarna.
Sugslang
1
Sugbalksfäste
2
Sugbalk
3
Klämspak
4
2. Sätt in sugbalken i sugbalksfästet.
3. Fäll ned båda klämspakarna.
Batterier
Rekommenderade batteripaket
Beskriv- Beställ- Volym
3
ning ningsnr (m
170 Ah - 4 039- 2,4
under- 352.7
hållsfritt,
AGM
180 Ah - 4 039- 3,8
under- 354.7
hållsfritt,
gel
285 Ah - 4 039- 12,6
under- 353.7
hållsfritt,
AGM
* Minsta volym för batteriladdningsområdet
** Minsta luftström mellan batteriladdnings-
området och omgivningen
Sätta i och ansluta batterierna
FÖRSIKTIGHET
Ta ut och sätta i batterierna
Maskinen står inte stabilt
Se till att maskinen står stabilt när batterier-
na demonteras och monteras.
OBSERVERA
Växling av polaritet
Förstörd styrelektronik
Observera att det blir rätt polaritet vid an-
slutning av batteriet.
OBSERVERA
Fullständig urladdning
Skaderisk
Ladda batterierna innan maskinen tas i
drift.
1. Tappa av smutsvattnet.
2. Lås upp smutsvattentanken och fäll den
bakåt.
3. Sätt i batterierna i maskinen.
138
170 Ah, 4.039-352.7
Distans 310x85x70 mm
1
Distans 240x55x30 mm
2
180 Ah, 4.039-354.7
Distans 310x85x70 mm
Luftflö-
1
3
)* de (m /
h)**
1,0
1,6
285 Ah, 4.039-353.7
5,1
Distans 345x60x47
1
4. Sätt i distanserna vid punkterna mellan
batteriet och maskinen som på bilden.
5. Anslut polerna med anslutningskablar-
na.
6. Fäst anslutningskabeln till de lediga bat-
teripolerna (+) och (-).
Hänvisning
För batteripaketet 170 Ah 4.039-352.7 ska
anslutningskabeln fästas på minuspolen
med den isolerade polskruven.
7. Anslut batterikontakten på maskinen till
batterikontakten på batteriet.
8. Vrid smutsvattentanken framåt och
stäng den.
FÖRSIKTIGHET
Ta ut och sätta i batterierna
Maskinen står inte stabilt
Se till att maskinen står stabilt när batterier-
na demonteras och monteras.
1. Ställ säkerhetsbrytaren på "0".
2. Tappa av smutsvattnet.
3. Lås upp smutsvattentanken och fäll den
bakåt.
4. Dra ut batterikontakten.
5. Lossa kabeln från batteriets minuspol.
6. Lossa de resterande kablarna från bat-
terierna.
Ta ut batteriet
Svenska
7. Ta ut batterierna.
8. Avfallshantera de förbrukade batterierna
enligt gällande bestämmelser.

Idrifttagning

Ladda batteriet
FARA
Felaktig användning av laddaren
Elchock
Observera nätspänningen och säkringen
på maskinens typskylt.
Använd laddaren endast inomhus, i torra
utrymmen med tillräcklig ventilation.
Brandfarliga gaser genereras när batte-
riet laddas
Explosionsrisk
Ladda endast batteriet i ett lämpligt utrym-
me. Utrymmet måste har en min. volym och
en ventilation med en min. luftström bero-
ende på batterityp (se "Rekommenderade
batterier").
OBSERVERA
Ansamling av farliga gaser under ladd-
ningen under tanken
Explosionsrisk
Sväng smutsvattentanken uppåt innan de
underhållsfria batterierna laddas.
Laddningstiden är i genomsnitt ca 10-15
timmar.
Maskinen kan inte användas under ladd-
ningen.
Hänvisning
Maskinen har ett djuptömningsskydd, dvs.
om den tillåtna minimikapaciteten uppnås
kopplas borstmotorn och turbinen från.
1. Kör maskinen direkt till laddaren och
undvik lutningar.
Extern laddare
OBSERVERA
Användning av en opassande laddare
Skaderisk
Anslut inte laddaren till batterikontakten på
maskinen.
Använd en laddare som passar den monte-
rade batteritypen.
Läs bruksanvisningen från laddarens till-
verkare och observera framförallt säker-
hetsanvisningarna.
Batteri Kapacitet Laddare
4 039-352.7 170 Ah
4 039-354.7 180 Ah
4 039-353.7 285Ah
1. Lås upp smutsvattentanken och fäll den
bakåt.
2. Dra ur batterikontakten på maskinen.
Batterikontakt, på maskinen
1
6.654-436.0
6.654-434.0
6.654-419.0
