Montering - Kärcher B 110 R Originalbetriebsanleitung

* Påfyldningssystem
1
Lås på rentvandstank med filter til rent
2
vand
Grovsi
3
Dæksel spildevandstank
4
Betjeningsfelt
5
Indstillingshjul afstrygningsliste (kun D-
6
rengøringshoved)
Pedal børsteskift (kun D-rengøringsho-
7
ved)
Rat
8
Afstrygningsliste
9
Greb børsteskift (kun R-rengøringsho-
10
ved)
Sidelys
11
Grovsnavsbeholder (kun R-rengørings-
12
hoved)
Rengøringsmiddeldunk
13
Typeskilt
14
Sugeslange rengøringsmiddel
15
Batteri
16
* Internt ladeaggregat
17
Batteristik (med eksternt ladeaggregat)
18
Netkabel ladeaggregat (med internt la-
deaggregat)
Opbevaringsområde til rengøringssæt
19
"Homebase Box"
* Advarselslampe
20
Sæde
21
Oplåsning spildevandstank
22
Arm sædejustering
23
Påfyldningsåbning rentvandstank
24
Slangeholder
25
Dagskørelys
26
Kørepedal
27
* Sideskrubbedæk
28
* Vandtilslutning til spildevandstankens
29
skyllesystem
Støtte dæksel spildevandstank
30
Svømmer
31
Trævlesi
32
Opbevaring til sugebjælke
33
Aftapningsslange til spildevand med do-
34
seringsanordning
Spildevandstank
35
* Mopholder
36
Sugeslange
37
Klemhåndtag sugebjælke
38
Lås spildevandstank
39
Sugebjælke
40
Rengøringshoved
41
Niveauvisning rent vand
42
Rentvandstank
43
* option
Farvemærkning
● Betjeningselementer til rengøringspro-
cessen er gule.
● Betjeningselementer til vedligeholdelse
og service er lysegrå.

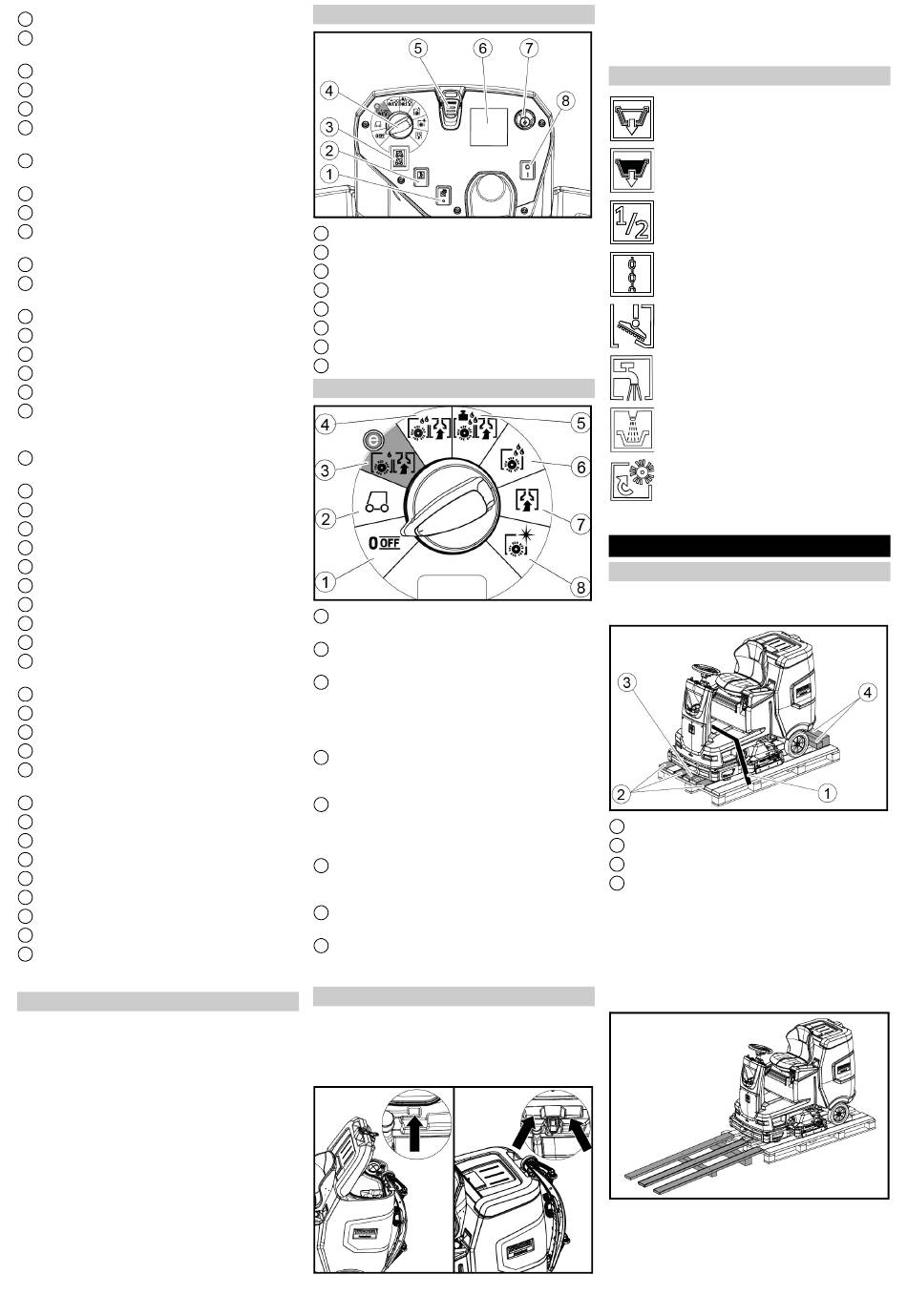

Betjeningsfelt
*Kontakt sideskrubbedæk
1
Horn
2
Kørselsretningskontakt
3
Programafbryder
4
Intelligent nøgle
5
Display
6
Info-knap
7
Sikkerhedsafbryder
8
Programafbryder
OFF
1
Maskinen er slukket.
Transportkørsel
2
Kør til brugsstedet.
Eco-program
3
Foretag en vådrengøring af gulvet (med
reduceret vandmængde og reduceret
børstehastighed), og opsug spildevand
(med reduceret sugekapacitet).
Skuresugning
4
Foretag en vådrengøring af gulvet, og
opsug spildevand.
Forøget børstemodtryk
5
Foretag vådrengøring af gulvet (med
forøget børstemodtryk), og opsug spil-
devand.
Skuring/placering uden opsugning
6
Foretag en vådrengøring, og lad rengø-
ringsmidlet virke.
Sugning
7
Opsug smudsvæsken.
Polering
8
Polér gulvet med en høj børstehastig-
hed uden at påføre væske.
Holder, sugebjælke
● Når du kører gennem smalle steder, kan
sugebjælken afmonteres og hænges i
en af åbningerne på spildevandstan-
kens dæksel.
●
Dansk
Ved opbevaringen kan sugebjælken
hænges i fordybningen på spildevand-
stanken.
Symboler på maskinen
Aftapningsåbning rentvandstank
Aftapningsåbning spildevand-
stank
Niveau rentvandstank (50 %)
Fastsurringspunkt
*Moppeholder
Vandtilslutning påfyldningssystem
Vandtilslutning spildevandstan-
kens skyllesystem
Børsteskift
* option

Montering

Aflæsning
1. Fjern emballagefolien.
2. Fjern spændebåndet.
Spændebånd
1
Bræt
2
Klods
3
Firkanttømmer
4
3. Skru klodsen, firkanttømmeret og bræt-
terne af. Bygningsdelene, der skal skru-
es af, er markeret med gråt på figuren.
4. Placer en rampe foran pallen, når bræd-
derne og firkanttømmeret er skruet af,
og fastgør den med spånpladeskruer.
5. Monter batterierne, hvis maskinen blev
leveret uden batterier (se kapitlet "Før
idriftsættelse/batterier").
