Montáž - Kärcher B 110 R Originalbetriebsanleitung

* Plnicí systém
1
Uzávěr nádrže na čerstvou vodu s
2
filtrem na čerstvou vodu
Síto na hrubé nečistoty
3
Víko nádrže na špinavou vodu
4
Ovládací panel
5
Kolečko břitu stěrače (pouze čisticí
6
hlava D)
Pedál pro výměnu kartáče (pouze čisticí
7
hlava D)
Volant
8
Břit stěrače
9
Rukojeť výměny kartáče (pouze čisticí
10
hlava R)
Postranní
11
Nádoba na hrubé nečistoty (pouze
12
čisticí hlava R)
Kanystr na čisticí prostředek
13
Typový štítek
14
Čisticí prostředek sací hadice
15
Akumulátor
16
* Vnitřní nabíječka
17
Konektor baterie (s externí nabíječkou)
18
Nabíječka síťového kabelu (s interní
nabíječkou)
Úložný prostor pro čisticí soupravu
19
„Homebase Box"
* Výstražné kontrolky
20
Sedadlo
21
Odblokování nádrže na odpadní vodu
22
Páka nastavení sedadla
23
Plnicí otvor nádrže na čistou vodu
24
Držák hadice
25
Denní potkávací světla
26
Akcelerační pedál
27
* Boční kartáčovací plošina
28
* Přípojka vody pro systém
29
proplachování nádrže na odpadní vodu
Podepřete víko nádrže na odpadní vodu
30
Plovák
31
Sítko na vlákna
32
Úložný prostor pro sací lišty
33
Vypouštěcí hadice znečištěné vody s
34
dávkovacím zařízením
Nádrž na odpadní vodu
35
* Držák mopu
36
Sací hadice
37
Upínací páka sací lišty
38
Uzavření nádrže na odpadní vodu
39
Sací lišta
40
Čisticí hlava
41
Ukazatel výšky hladiny čerstvé vody
42
Nádrž na čistou vodu
43
* volitelné příslušenství
Barevné označení
● Ovládací prvky pro čisticí proces jsou
žluté.
● Ovládací prvky pro údržbu a servis jsou
světle šedé.

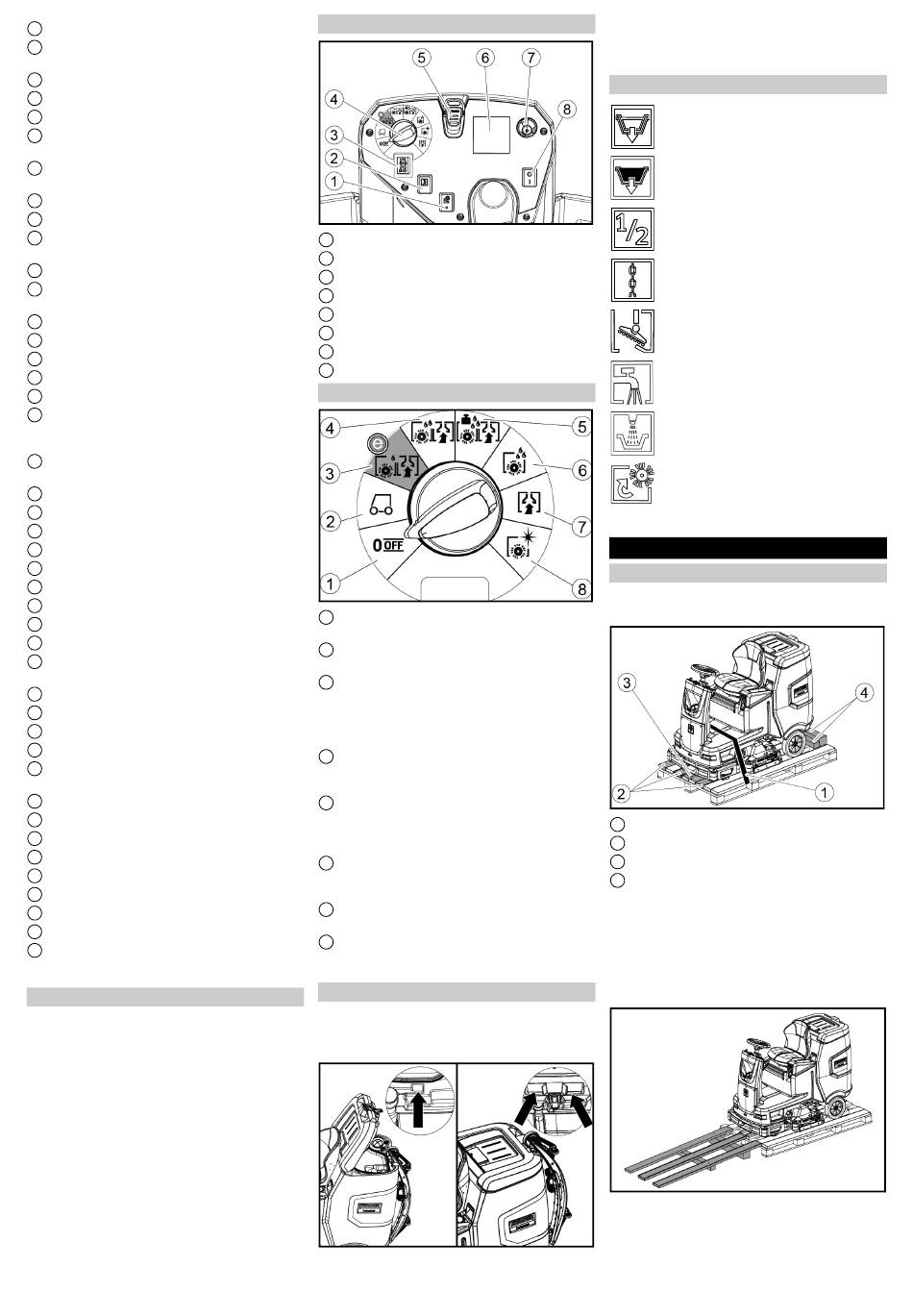

Ovládací panel
* Spínač boční kartáčovací plošiny
1
Houkačka
2
Směrový spínač
3
Přepínač programu
4
Inteligentní klíč
5
Displej
6
Informační tlačítko
7
Bezpečnostní vypínač
8
Přepínač programu
OFF
1
Přístroj je vypnut.
Přepravní jízda
2
Přejeďte na místo použití.
Ekologický program
3
Vyčistěte podlahu namokro (se
sníženým množstvím vody a sníženou
rychlostí kartáče) a vysajte špinavou
vodu (sníženým sacím výkonem).
Drhnutí
4
Vyčistěte podlahu namokro a vysajte
špinavou vodu.
Zvýšený kontaktní tlak kartáče
5
Vyčistěte podlahu namokro (se
zvýšeným tlakem štětce) a vysajte
špinavou vodu.
Drhnutí / přikládání bez vysávání
6
Vyčistěte podlahu namokro a nechte
čisticí prostředek působit.
Vysávání
7
Vysajte znečištěnou vodu.
Leštění
8
Vyleštěte podlahu vysokou rychlostí
štětce bez nanášení kapaliny.
Držák sací lišty
● Při jízdě úzkými prostory lze sací lištu
vyjmout a zavěsit v jednom z otvorů na
víku nádrže na špinavou vodu.
●
Čeština
Sací lišta může být zavěšena ve vybrání
na nádrži na špinavou vodu pro
skladování.
Symboly na přístroji
Vypouštěcí otvor nádrže na čistou
vodu
Vypouštěcí otvor nádrže na
špinavou vodu
Výška hladiny nádrže na čistou
vodu (50 %)
Upínací bod
*Držák mopu
Plnicí systém přípojky vody
Přípojka vody oplachovacího
systému nádrže na špinavou vodu
Výměna kartáče
* volitelné příslušenství
Montáž
Vykládání
1. Odstraňte obalovou fólii.
2. Odstraňte upínací pásky.
Popruh
1
Deska
2
Blok
3
Dřevěný hranol
4
3. Odšroubujte bloky, hranoly a desky.
Součásti, které mají být odšroubovány,
jsou na obrázku označeny šedě.
4. Umístěte rampu před paletu pomocí
odšroubovaných desek a hranolu a
upevněte šrouby z dřevotřísky.
5. Vložte baterie, pokud bylo zařízení
dodáno bez baterií (viz kapitola „Před
uvedením do provozu / baterie").
