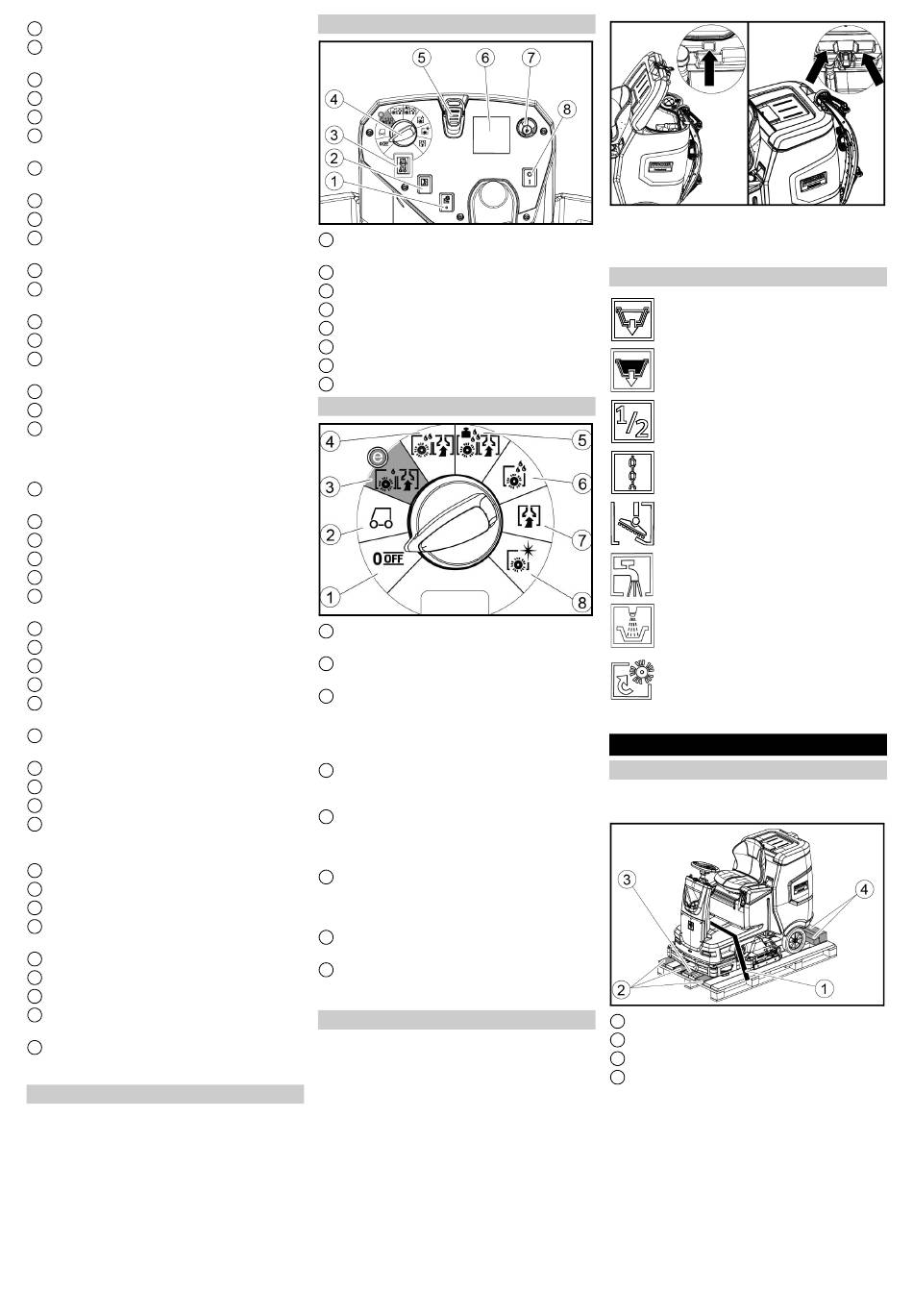

Χρωματική Σήμανση; Συναρμολόγηση - Kärcher B 110 R Originalbetriebsanleitung

* Σύστημα πλήρωσης
1
Πώμα δεξαμενής καθαρού νερού με
2
φίλτρο καθαρού νερού
Φίλτρο ογκωδών ρύπων
3
Καπάκι δεξαμενής ακάθαρτου νερού
4
Πίνακας χειρισμού
5
Καντράν υαλοκαθαριστήρα (μόνο
6
κεφαλή καθαρισμού D)
Πεντάλ αλλαγής βούρτσας (μόνο
7
κεφαλή καθαρισμού D)
Τιμόνι
8
Υαλοκαθαριστήρας
9
Λαβή αλλαγής βούρτσας (μόνο κεφαλή
10
καθαρισμού R)
Πλαϊνό φως
11
Κάδος απορριμάτων (μόνο κεφαλή
12
καθαρισμού R)
Δοχείο απορρυπαντικού
13
Πινακίδα τύπου
14
Ελαστικός σωλήνας αναρρόφησης
15
απορρυπαντικού
Μπαταρία
16
* Εσωτερικός φορτιστής
17
Υποδοχή μπαταρίας (με εξωτερικό
18
φορτιστή)
Φορτιστής καλωδίου δικτύου (με
εσωτερικό φορτιστή)
Χώρος αποθήκευσης για σετ
19
καθαρισμού «Homebase Box»
* Προειδοποιητική λυχνία
20
Κάθισμα
21
Ξεκλείδωμα δοχείου βρώμικου νερού
22
Μοχλός ρύθμισης καθίσματος
23
Άνοιγμα πλήρωσης της δεξαμενής
24
καθαρού νερού
Στήριγμα σωλήνα
25
Φως πορείας ημέρας
26
Πεντάλ γκαζιού
27
* Πλαϊνή πλύση-στέγνωμα
28
* Σύνδεση νερού για σύστημα έκπλυσης
29
δοχείου βρώμικου νερού
Υποστήριξη καπακιού δοχείου
30
βρώμικου νερού
Φλοτέρ
31
Φίλτρο χνουδιών
32
Αποθήκευση για μπάρα αναρρόφησης
33
Εύκαμπτος σωλήνας απορροής
34
ακάθαρτου νερού με διάταξη
δοσολόγησης
Δοχείο ακάθαρτου νερού
35
* Βάση σφουγγαρόπανου
36
Ελαστικός σωλήνας αναρρόφησης
37
Μοχλός σύσφιξης για μπάρα
38
αναρρόφησης
Πώμα δοχείου βρώμικου νερού
39
Μπάρα αναρρόφησης
40
Κεφαλή καθαρισμού
41
Ένδειξη στάθμης πλήρωσης καθαρού
42
νερού
Δοχείο καθαρού νερού
43
* Προαιρετικά
Χρωματική σήμανση
● Τα στοιχεία χειρισμού για τη διεργασία
καθαρισμού είναι κίτρινα.
● Τα στοιχεία χειρισμού για τη συντήρηση
και το σέρβις είναι ανοιχτό γκρι.
Πίνακας χειρισμού
*Διακόπτης για πλαϊνή πλύση-
1
στέγνωμα
Κόρνα
2
Διακόπτης κατεύθυνσης
3
Διακόπτης προγράμματος
4
Έξυπνο πλήκτρο
5
Οθόνη
6
Κουμπί πληροφοριών
7
Διακόπτης ασφαλείας
8
Διακόπτης προγράμματος
OFF
1
Η συσκευή είναι απενεργοποιημένη.
Διαδρομή μεταφοράς
2
Οδηγήστε στην τοποθεσία λειτουργίας.
Πρόγραμμα Eco
3
Στεγνώστε το πάτωμα (με μειωμένη
ποσότητα νερού και μειωμένη ταχύτητα
βούρτσας) και καθαρίστε το ακάθαρτο
νερό (με μειωμένη ισχύ αναρρόφησης).
Τρίψιμο
4
Στεγνώστε το πάτωμα και καθαρίστε το
ακάθαρτο νερό.
Αυξημένη πίεση επαφής βουρτσών
5
Στεγνώστε το πάτωμα (με αυξημένη
πίεση βούρτσας) και καθαρίστε το
ακάθαρτο νερό.
Καθαρισμός/τοποθέτηση χωρίς
6
καθαρισμός
Στεγνώστε το πάτωμα και αφήστε το
απορρυπαντικό να δράσει.
Αναρρόφηση
7
Απορροφήστε τις βρομιές.
Γυάλισμα
8
Γυαλίστε το πάτωμα με υψηλή ταχύτητα
βούρτσας χωρίς εφαρμογή υγρού.
Στήριγμα μπάρας αναρρόφησης
● Όταν οδηγείτε μέσα από στενούς
χώρους, η μπάρα αναρρόφησης μπορεί
να αφαιρεθεί και να κρεμαστεί σε ένα
από τα ανοίγματα στο καπάκι της
δεξαμενής ακάθαρτου νερού.
Ελληνικά
●
Η μπάρα αναρρόφησης μπορεί να
κρεμαστεί στην εσοχή στη δεξαμενή
ακάθαρτου νερού για αποθήκευση.
Σύμβολα επάνω στη συσκευή
Άνοιγμα εκροής δεξαμενής
καθαρού νερού
Άνοιγμα εκροής δεξαμενής
ακάθαρτου νερού
Στάθμη πλήρωσης δεξαμενής
καθαρού νερού (50%)
Σημείο πρόσδεσης
*Βάση σφουγγαρόπανου
Σύστημα πλήρωσης σύνδεσης
νερού
Σύνδεση νερού συστήματος
έκπλυσης δεξαμενής ακάθαρτου
νερού
Αλλαγή βούρτσας
* Προαιρετικά
Συναρμολόγηση
Εκφόρτωση
1. Αφαιρέστε τις μεμβράνες συσκευασίας.
2. Αφαιρέστε τους ιμάντες.
Ιμάντας
1
Σανίδα
2
Τάκος
3
Καδρόνι
4
3. Αφαιρέστε τάκο, καδρόνια και σανίδες.
Τα εξαρτήματα που πρέπει να
αφαιρεθούν επισημαίνονται με γκρι
χρώμα στην εικόνα.
4. Αφού αφαιρέσετε σανίδα και καδρόνια,
τοποθετήστε μια ράμπα μπροστά από
την παλέτα και στερεώστε με τους
κοχλίες για πλάκες υποστήριξης.
