Sie können auch ein System aufbauen, bei dem der VF160EX im Slave Mode zu einem externen MIDI Gerät synchronisiert.
In unserem Beispiel ist das ein Computer auf dem eine Sequenzersoftware läuft.
MIDI OUT
Computer System
MMC/MTC software
Anschluss des externen Equipments
1. Schließen Sie den MIDI Ausgang des Computers an
den MIDI Eingang des VF160EX an.
Auf dem angeschlossenen Computer muss eine Sequenzer-
software laufen, die MMC/MTC unterstützt.
Einstellung des externen Equipments
1. Nehmen Sie die folgenden Einstellungen in der
Sequenzersoftware vor.
* Stellen Sie die Ausgabe von MTC ein.
* Stellen Sie die Framerate für den ausgegebenen MTC ein.
* Überprüfen Sie die Startzeit des Songs.
Siehe Bedienungsanleitung des externen Gerätes für mehr
Informationen.
Einstellungen am VF160EX
1. Stellen Sie die gleiche Framerate, die Sie im Sequenzer
Programm eingestellt haben, auch mit dem "MTC
Frameraten" Menü im SETUP Mode des VF160EX ein.
Siehe "Einstellung der MTC Framerate" auf Seite "138" für mehr
Informationen.
2. Stellen Sie den gewünschten Offset Mode mit dem
"Offset Mode" Menü im SETUP Mode ein.
Siehe "Einstellung des Offset Mode" auf Seite "139" für mehr
Informationen.
3. Stellen Sie die Offset Zeit mit dem "MTC Offset" Menü
im SETUP Mode ein.
Siehe Seite "138" für mehr Informationen.
4. Schalten Sie den "Slave" Mode im SETUP Mode auf "ON".
Siehe "Einstellung des Slave Mode" auf Seite "139" für mehr
Informationen.

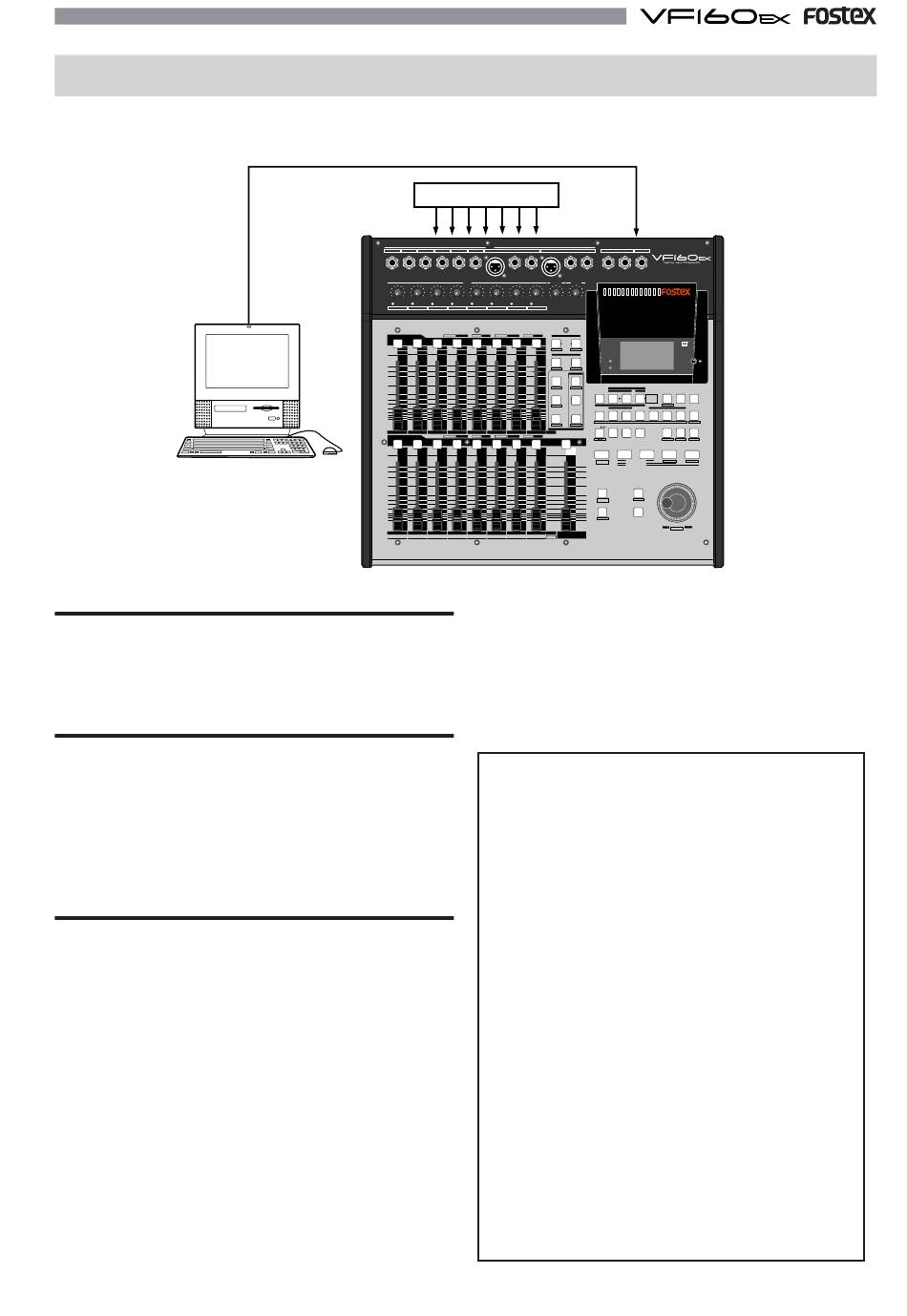

MIDI Sync System im Slave Mode
1/9/A
2/10/B
LINE
MIC
LINE
PEAK
1/9/A
2/10/B
CH STATUS/CH SEL
with
+6
0
-10
-20
-30
-40
-50
-60
-∞
1
CH STATUS/CH SEL
+6
0
-10
-20
-30
-40
-50
-60
-∞
9
A
MTC
Sound Source
INPUT
4/12/D
5/13/E
3/11/C
6/14/F
7/15/G
8/16/H
BAL
UNBAL
INSERT
UNBAL
INSERT
BAL
TRIM
MON OUT
PHONES
MIC
LINE
MIC
LINE
MIC
LINE
MIC
LINE
MIC
LINE
MIC
LINE
MIC
0
10
0
10
PEAK
PEAK
PEAK
PEAK
PEAK
PEAK
PEAK
3/11/C
4/12/D
5/13/E
6/14/F
7/15/G
8/16/H
CH STATUS
ORANGE
INPUT
RED
REC
GREEN
PLAY
OFF
MUTE
SCENE
RECALL
STORE
CLEAR
DIRECT RCL
MAP
EFF EDIT
EFF1
EFF2
+6
MUTE
MUTE
EQ/COMP
0
EFF1/EFF2
HI-G/F/Q
PRE/POST
COMP
-10
AUX1/AUX2
MID-G/F/Q
-20
PRE/POST
-30
-40
PAN
LO-G
-50
-60
-∞
FADER
CH VIEW
CH PARAM EDIT
4
6
7
8
2
3
5
TRACK
CH STATUS
ORANGE
INPUT
RED
REC
GREEN
PLAY
OFF
MUTE
+6
+6
0
0
-10
-10
-20
-20
-30
-30
-40
-40
-50
-50
-60
-60
-∞
-∞
10
11
12
13
14
15
16
TRACK
MASTER
B
C
D
E
G
F
H
INPUT
5. Stellen Sie die "Slave Type" Einstellung im SETUP
Mode auf "Vari".
Siehe "Slave Mode Typ Einstellung" auf Seite "140" für mehr
Informationen.
6. Drücken Sie die [DISP SEL] Taste bei gedrückter [SHIFT]
Taste, um die Zeitbasis auf MTC umzuschalten.
<Hinweise zu MTC basierten Einstellungen>
Die MTC Offset Zeit und der MTC Offset Mode stellen den
Bezug auf entweder die ABS 0 Zeit her oder den Bezug auf die
Anzeige von Takten (001 Bar/1 Note/1 CLK). Folgen Sie den
hier aufgeführten Schritten entsprechend der Startzeit in Ihrer
Sequenzersoftware.
* Offset Mode =ABS:
Die Funktion stellt den MTC Offset auf 3 Sekunden vor dem Start
des Songs in der Sequenzersoftware ein. Der VF160 benötigt
etwas Zeit für die Synchronisation und kann daher nicht unmit-
telbar zu einem ankommenden MTC synchron arbeiten. Um eine
stabile Synchronisation am Beginn des Songs zu gewährlei-
sten, muss eine Preroll Zeit eingestellt werden und die Wieder-
gabe vor dem eigentlichen Songstart in der Sequenzersoftware
beginnen.
* Offset Mode = Takt:
Sie können die MTC Offset Zeit auf den Songstart einstellen.
Wie schon zuvor erklärt, ist die Startposition (ABS 0) auf «-
002Bar 1Note 1Clk» eingestellt und erlaubt so die Synchronisa-
tion vom Songanfang. Der Zeitunterschied zwischen dem Start-
punkt des VF160EX und der Sequenzersoftware ändert sich na-
türlich, wenn die Takteinstellung und die Tempoeinstellung ge-
ändert wird. Ein langsames Tempo bedeutet eine längere Zeit-
spanne.
