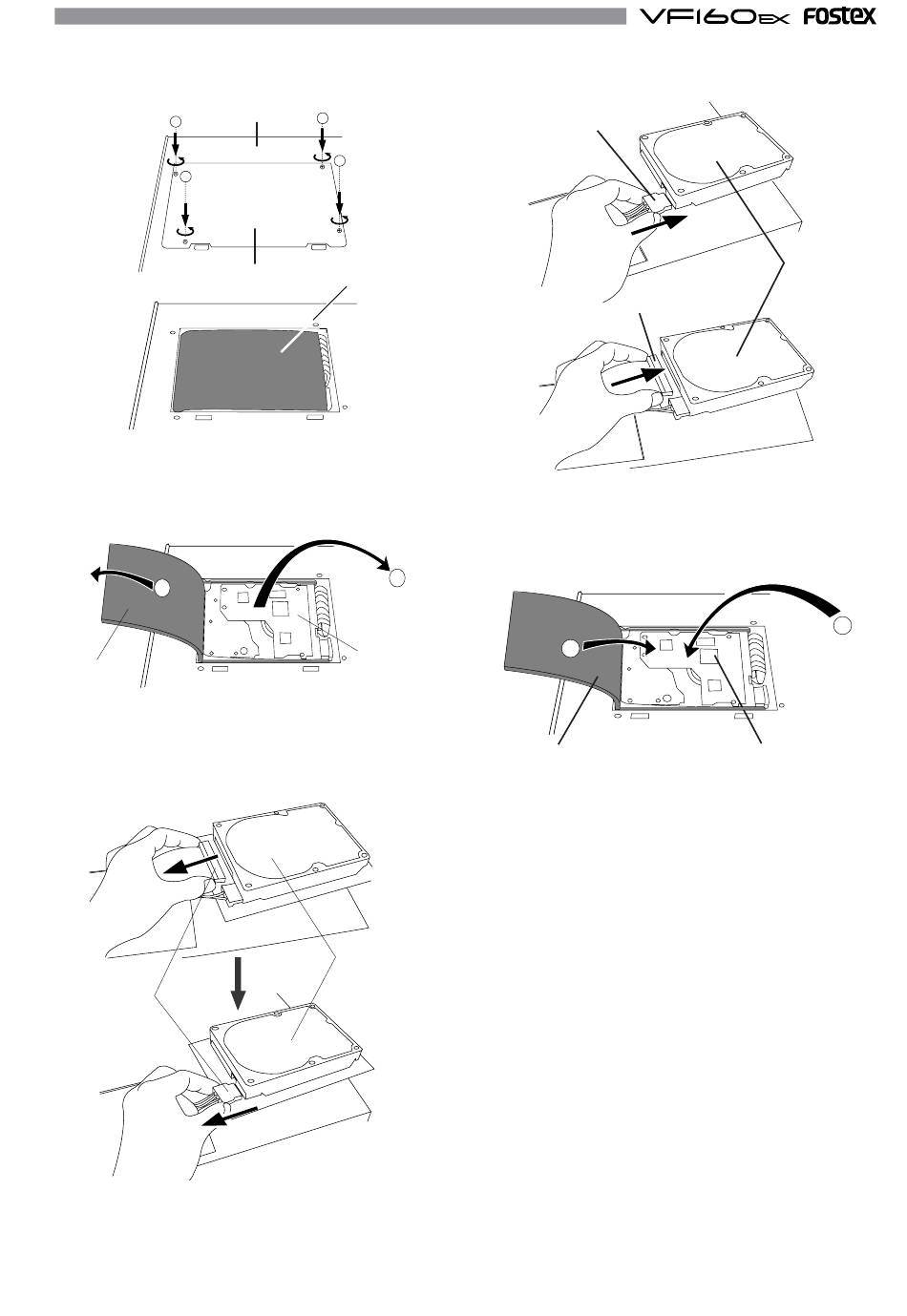

Fostex VF160EX Bedienungsanleitung Seite 25

1. Lösen Sie die vier Schrauben der Metallabdeckung auf
der Unterseite des Gerätes.
3
1
2. Klappen Sie die Abdeckung mit der Festplatte, wie in
der Abbildung unten zu sehen ist, um.
Die Festplatte ist mit dem Flachbandkabel und der Stromversorgung
verbunden. Wenden Sie keine Gewalt beim Herausnehmen an.
1
Polster
3. Entfernen Sie die beiden Kabel, die mit der Festplatte
verbunden sind.
Ziehen Sie die Kabel vorsichtig am Stecker heraus.
Anschluss
Unterseite
4
2
Deckel
Polster
2
Festplatte
Festplatte
4. Nehmen Sie eine neue Festplatte und schließen die beiden
Kabel wieder an.
Anschluss
Anschluss
5. Bauen Sie nun die neue Festplatte in umgekehrter
Reihenfolge wieder ein und und sichern die Festplatte mit
dem Polster.
2
Polster
6. Nachdem Sie geprüft haben, dass keine Kabel einge-
klemmt sind, setzen Sie die Abdeckung auf dieFest-
platte. Schrauben Sie nun den Deckel mit den 4 Schrauben
fest.
Sobald die Festplatte eingebaut ist, können Sie zum nächsten
Abschnitt übergehen. Die Formatierung einer unformatierten
Disk.
25
Festplatte
1
Festplatte
