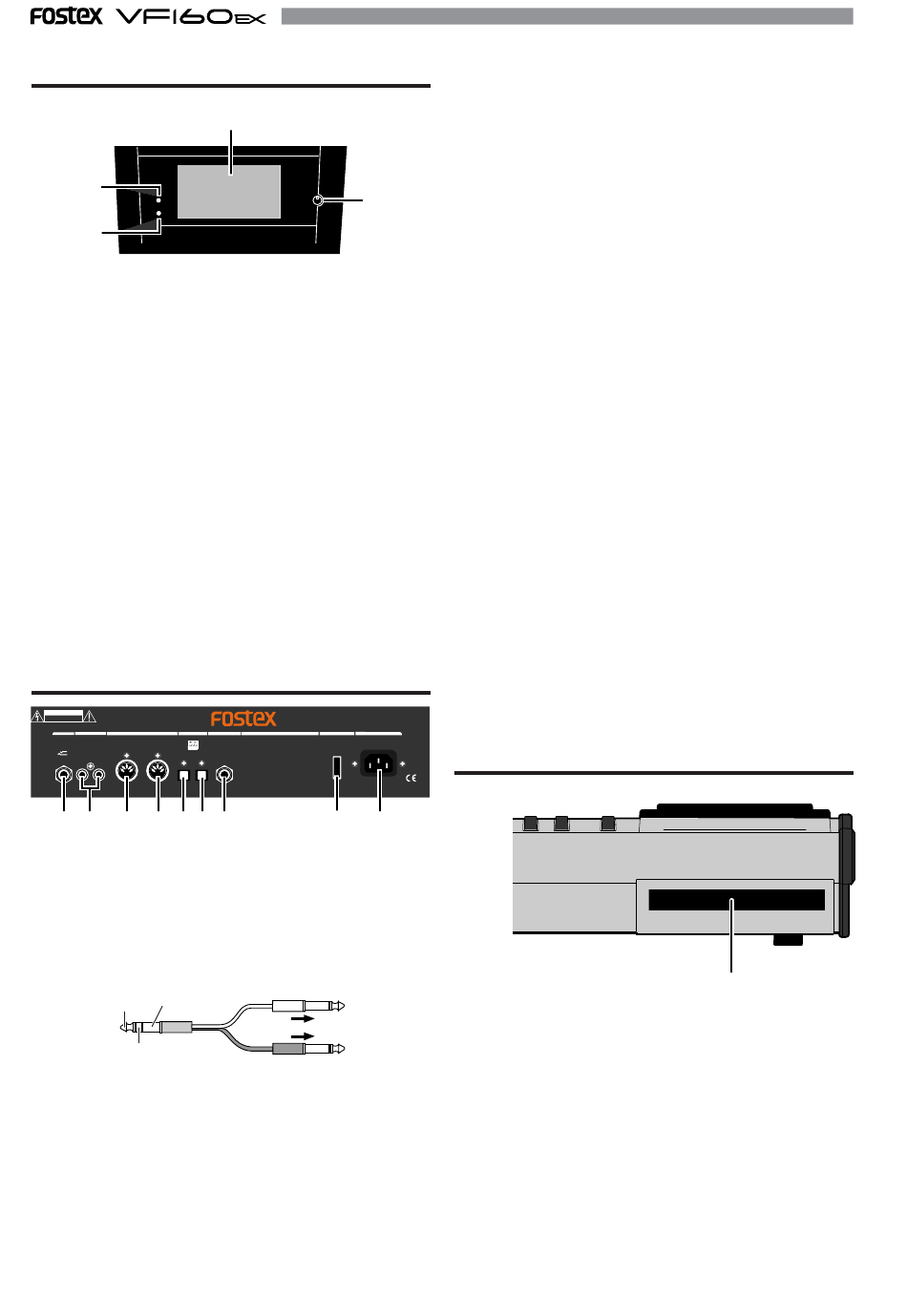

Oberseite
Displaysektion
57
ACCESS
PHANTOM
58
57. [ACCESS] LED
Diese LED leuchtet auf, wenn Daten auf das SCSI Lauf-
werk bzw. die interne 3,5" Festplatte geschrieben oder von
dem jeweiligen Laufwerk gelesen werden.
58. [PHANTOM] LED
Leuchtet auf, wenn die Phantomspeisung eingeschaltet ist.
Die Phantomspeisung wird im SETUP Mode ein- /ausgeschaltet.
59. LCD (Flüssigkristallanzeige)
Der Status von Recorder und Mixer sowie diverse Parameter werden
hier angezeigt.
60. Kontrastregler
Benutzen Sie diesen Regler, um den Kontrast der LCD Anzeige
einzustellen. Das Drehen im Uhrzeigersinn erhöht den Kontrast.
Eine Drehung entgegen dem Uhrzeigersinn verringert den
Kontrast.
Rückseite
CAUTION
WARNING:
TO REDUCE THE RISK OF FIRE OR ELECTRIC
RISK OF ELECTRIC SHOCK
DO NOT OPEN
SHOCK, DO NOT EXPOSE THIS EQUIPMENT
AVIS:
RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR
TO RAIN OR MOISTURE.
MIDI
DIGITAL/DATA
AUX SEND
ST OUT
IN
OUT
OPTICAL
1
2
R
L
IN
OUT
61 62
63 64 65 66 67
61. [AUX SEND-1/2] Anschluss
* Externe Effektgeräte und andere Geräte können hier an-
geschlossen werden.
* Standard Ausgangspegel beträgt: -10dBV
* Benutzen Sie ein Y-Kabel mit einem Stereoklinkenstecker wie
unten gezeigt, um die Geräte anzuschlieflen.
TIP:
GND
AUX1
RING:
AUX2
62. [ST OUT-L/R] Anschluss
* Hier können Masterrecorder und andere Geräte angeschlossen
werden.
* Standard Ausgangspegel: -10dBV
* Anschluss: RCA (Cinch)
63. [MIDI IN] Anschluss
* Verbinden Sie den MIDI OUT Anschluss eines externen Gerätes
mit diesem Eingang.
59
60
POWER
AC-IN
FOOT SW
69
68
To Effect 1
To Effect 2
* MIDI Kontrollsignale wie MMC (MIDI Machine Control) werden
über diesen Anschluss verarbeitet.
* Anschluss: DIN 5 PIN
64. [MIDI OUT] Anschluss
* Verbinden Sie diesen Ausgang mit dem MIDI IN Anschluss des
externen MIDI Gerätes.
* MIDI Synchronsignale wie MTC (MIDI Time Code) oder MIDI
Clock & Song Position Pointer werden hier ausgegeben.
* Anschluss: DIN 5 PIN
65. [DIGITAL/DATA IN] Anschluss
* Verbinden Sie den OPTICAL DIGITAL OUT (S/P DIF) oder adat
DIGITAL OUT eines externen Gerätes mit diesem Anschluss.
* Wird benutzt, um Sogdaten von DAT/adat zu laden.
* Anschluss: optical
66. [DIGITAL/DATA OUT] Anschluss
* Verbinden Sie den OPTICAL DIGITAL IN (S/P DIF) oder adat
DIGITAL IN eines externen Gerätes mit diesem Anschluss.
* Wird benutzt, um Songdaten auf DAT/adat zu speichern.
* Anschluss: optical
67. [FOOT SW] Anschluss
* Punch IN/OUT Option, wenn hier ein Fußschalter Fostex Model
8051 (Taster) benutzt wird.
68. [POWER] Schalter
* Hier wird der VF-16 ein-/ausgeschaltet.
69. [AC IN] Anschluss
* Hier wird das mitgelieferte Netzkabel eingesteckt.
Vorderseite
70.CD-RW Laufwerk
* Wenn das Gerät eingeschaltet ist, kann das Tray durch Drücken der
Eject Taste an der Vorderseite des Laufwerks geöffnet werden.
Schließen Sie das Tray durch leichten Druck mit der Hand.
Mit dem CD-R/RW Laufwerk können Sie Songdaten auch auf/von
CD-R/RWs speichern/laden, oder eine eigene Audio-CD brennen."
22
70
